184
使用 LAN
9.1 使用 LAN
可利用因特网浏览器进行远程操作，利用专用应用程序（PW Communicator）将测量数据传送到计
算机，或利用命令通讯手段控制本仪器。
需事先在本仪器上进行 LAN 设置与网络环境构建，并利用网线连接本仪器与计算机。
•
有关专用应用程序的使用方法，请参照专用应用程序附带的使用说明书。
•
有关命令通讯的方法，请参照通讯命令使用说明书。
•
均可从本公司主页下载。

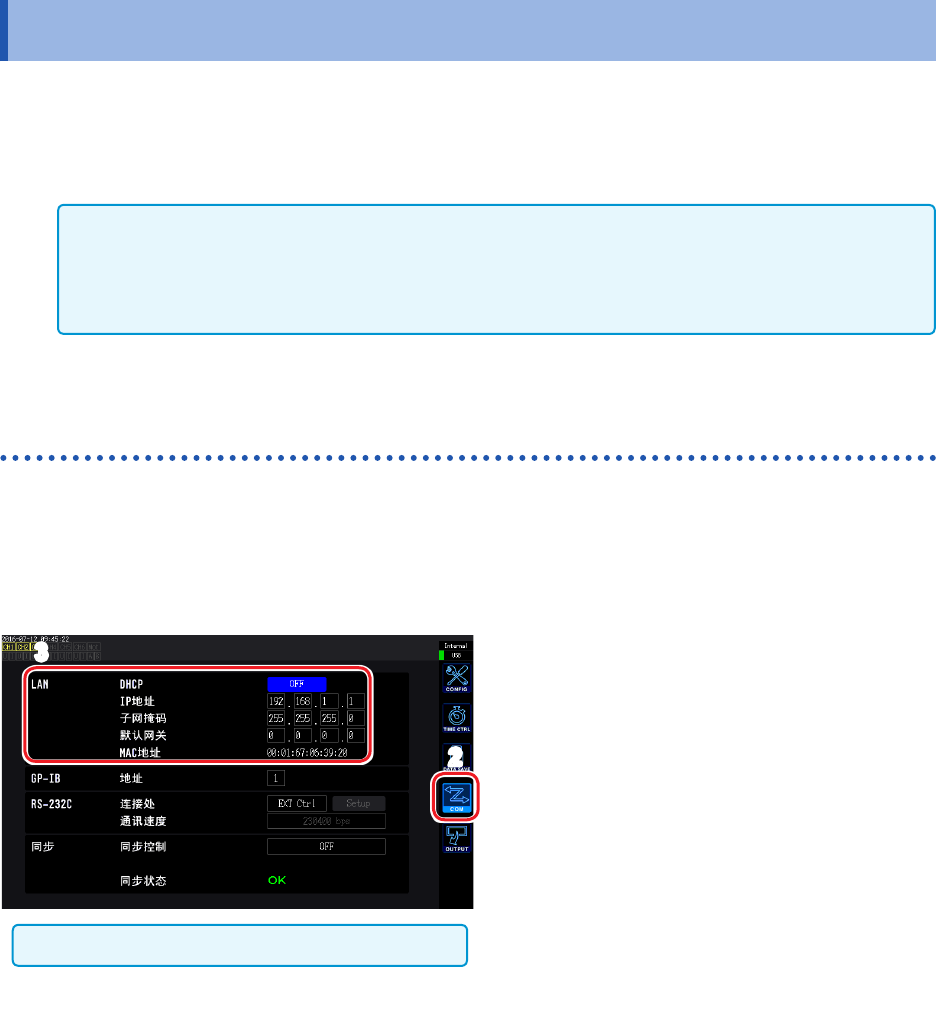

LAN的设置与网络环境的构建
在本仪器上设置 LAN
请务必在进行 LAN 设置之后连接到网络上。如果在连接到网络的状态下变更 LAN设置，IP地址则可
能会与 LAN 上的其它仪器重复，从而导致非法地址信息流入 LAN。
2
3
请在变更网络设置之后重新启动本仪器。
1
按下 [SYSTEM] 键
2
触摸 COM
3
设置 DHCP 的 ON/OFF
（以后的操作仅限于设为 OFF 的情况）
4
触摸 IP 地址项目，然后利用数字键输入
5
触摸子网掩码项目，然后利用数字键输入
6
触摸默认网关项目，然后利用数字键输入
185
使用 LAN
设置项目的说明
DHCP
（Dynamic Host
Configuration
Protocol
的缩写）
DHCP是仪器自动获取自身 IP地址等并进行设置的方法。
DHCP服务器在同一网络内进行操作时，如果将该DHCP 功能设为 ON，则可自动获取并设置IP
地址、子网掩码与默认网关。
IP地址
是用于识别网络上连接的各仪器的地址。
请设置惟一的地址，以免与其它仪器重复。
本仪器使用 IP version 4，IP地址用“.”分隔的4 位十进制数表达，比如“192.168.0.1”。
DHCP有效时，通过 DHCP自动进行设置。
子网掩码
是将 IP地址分为表示网络地址部分与仪器地址部分的设置。
通常用“.”分隔的 4 位十进制数表达，比如“255.255.255.0”。
DHCP有效时，通过 DHCP自动进行设置。
默认
网关
进行通讯的计算机与本仪器位于不同的网络时，指定作为网关的设备的
IP地址。
1对 1连接等不使用网关的情况下，本仪器设置为“0.0.0.0”。
DHCP有效时，通过 DHCP自动进行设置。
网络环境的构建示例
例 1 ：将本仪器连接到现有的网络时
要连接到现有的网络时，网络系统管理员（部门）需事先分配以下设置项目。请勿与其它仪器重复。
IP地址
______ . ______ . ______ . ______
子网掩码
______ . ______ . ______ . ______
默认网关
______ . ______ . ______ . ______
将测量仪器连接到现有的网络时（备有下述几种手段）
•
对应
1000BASE-T的直连电缆（最长 100 m、市售）
（利用 100BASE/10BASE进行通讯时，也可以使用对应 100BASE-TX/10BASE-T的电缆）
•
9642网线 附带交叉线转换连接器（选件）
例 2 ：在连接到现有网络上的计算机中添加 LAN 端口，连接本仪器
请在向网络系统管理员确认之后设置要添加的
LAN端口的 IP 地址、子网掩码与默认网关。
例 3 ：通过集线器连接 1 台计算机与多台本仪器
组合未连接到外部的局域网络时，建议使用示例所示的专用
IP地址。
将网络地址设为 192.168.1.0/24 组合网络时
IP地址
计算机 ：192.168.1.1
本仪器 ：192.168.1.2, 192.168.1.3, 192.168.1.4, ...，依次编号
子网掩码
255.255.255.0
默认网关 0.0.0.0
9
186
使用 LAN
例 4 ：利 用 9642网线 1 对 1 连接计算机与本仪器。
使用
9642网线与附带的转换连接器对计算机与本仪器进行 1对 1 连接时，可任意设置 IP 地址，但建
议使用专用 IP 地址。
IP地址 计算机 ：192.168.1.1
本仪器 ：192.168.1.2（将 IP 地址设为不同的值）
子网掩码 255.255.255.0
默认网关 0.0.0.0
对测量仪器与计算机进行 1 对 1连接时（备有下述几种手段）
•
对应
1000BASE-T的交叉线（最长 100 m）
•
对应
1000BASE-T的直连电缆与交叉线转换连接器（最长 100 m）
•
9642网线 附带交叉线转换连接器（选件）

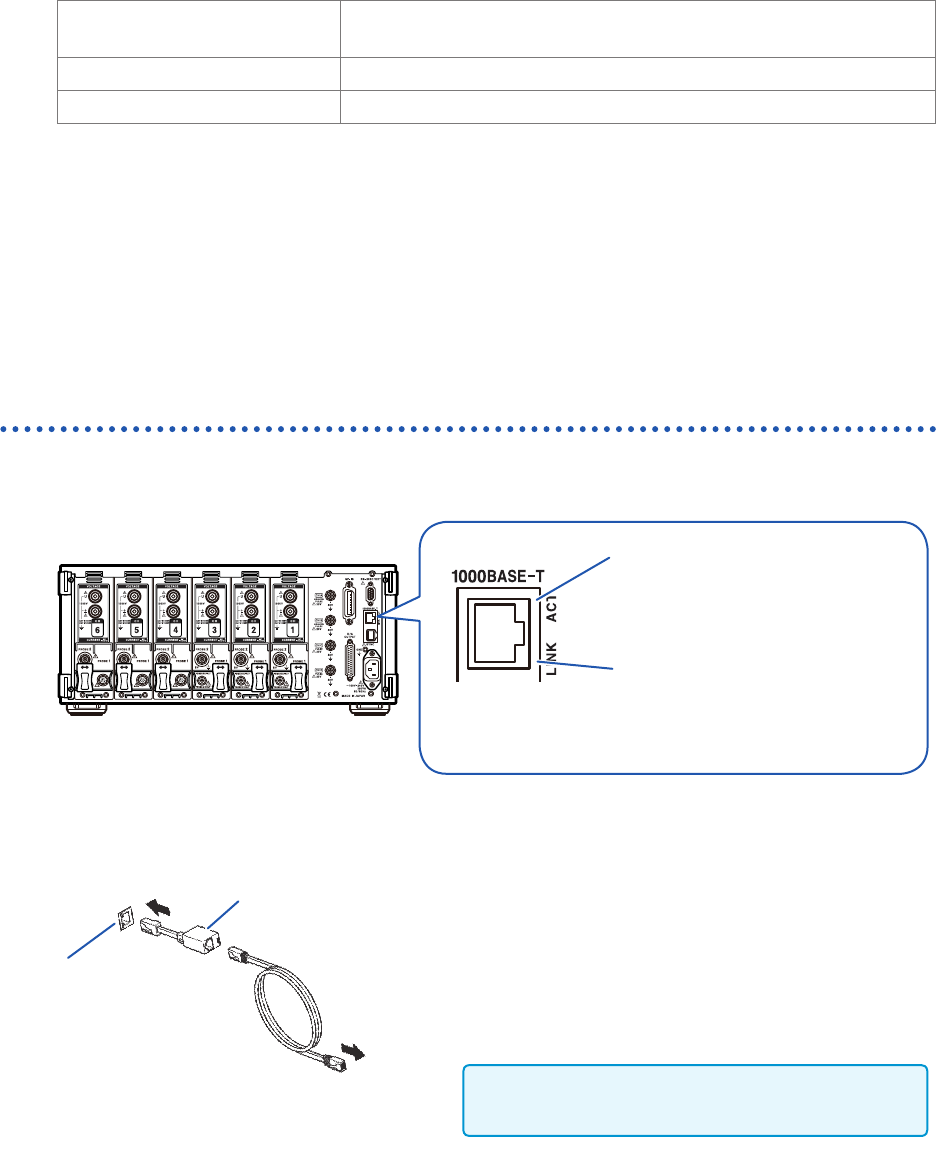

连接网线
利用网线连接本仪器与计算机。
背面
LINK UP LED
点亮 ：连通
熄灭 ：断开
闪烁 ：正在收发数据
SPEED LED
点亮为绿色 ：1000BASE
点亮为橙色 ：100BASE
熄灭 ：10BASE
连接示例 ：对本仪器与计算机进行 1 对 1 连接时（连接计算机与本仪器）
交叉线转换连接器
LAN接口
1
2
3
1
将网线连接到交叉线转换连接器上
2
将交叉线转换连接器连接到本仪器的 LAN 接口上。
3
将网线连接到计算机的 100BASE-TX连接器上
使用集线器时，可无需使用交叉线转换连接器进行
连接。
