21
各部分的名称与功能
1.3 各部分的名称与功能
正面
把手
用于搬运。
U盘接口（第 135 页）
连接 U盘，保存测量数据、设置内容与画面图像等各种
数据。
不能连接鼠标、键盘等。
显示区
通过对触摸面板进行触摸，
可变更测量值的显示或设
置。
电源开关（第 40页）
用于进行电源的 ON/OFF。
操 作（ 第 22 页）
•
按键锁定期间，除解除按键锁定的所有键操作与触摸面板操作均变为无效状态。
(第 23 页 )
•
即使断电恢复之后，也保持按键锁定状态。
关于本仪器的操作
利用操作部分的 MENU 键、旋转旋钮与显示区的触摸面板对本仪器进行操作。
操作 说明
触摸
在触摸面板上进行触摸。
按下 按下操作键。
转动
转动旋转旋钮。
1
22

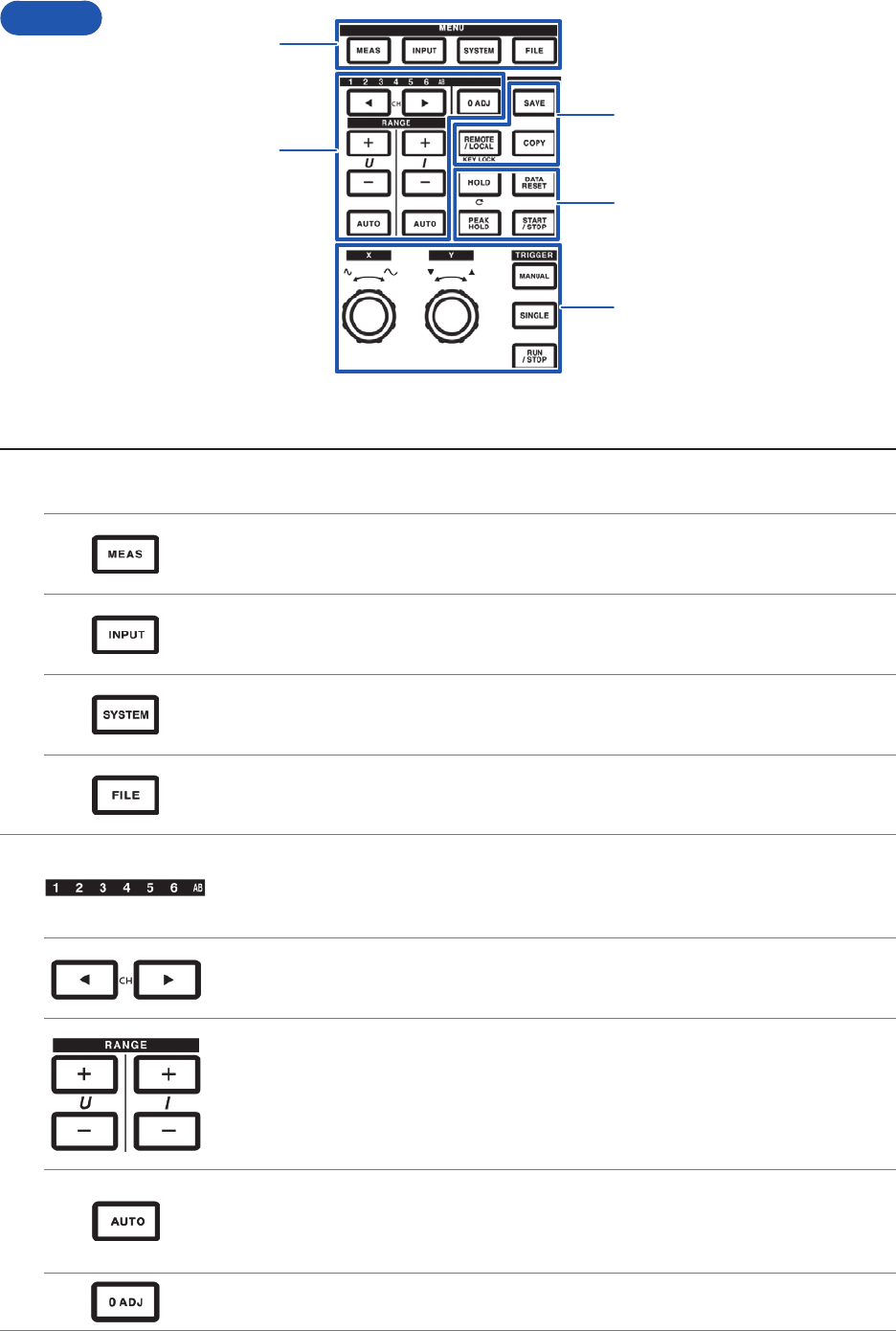

各部分的名称与功能
1
2
3
4
5
操作部
分
1
MENU键（画面切换）
如果按下键，选中的键则会点亮，并对画面进行切换。
[MEAS]键（ 第 31 页）
用于显示测量画面。
是用于显示测量值或波形的画面。
[INPUT]键（ 第 32 页）
用于显示输入设置画面。
对输入、接线、测量、运算进行设置。
[SYSTEM]键（ 第 131 页）
用于显示系统设置画面。
对时间控制、接口、其它操作进行设置。
[FILE]键（ 第 135 页）
用于显示文件操作画面。
是进行文件操作的画面。
2
通道显示 LED
•
用于点亮
[RANGE]键，或反映设置指示灯显示设置的输入通道。
•
根据接线设置，相同接线组合的通道同时点亮。
•
AB对应带马达 &D/A型号的CH A 与 CH B。
[CH]键
•
用于切换通道显示
LED的点亮通道。
•
用于切换基本显示画面或谐波画面的通道。
[RANGE]键
•
利用
U的
+
、
-
键变更电压量程 ；利用 I的
+
、-键变更电流量程。
•
适用通道显示
LED点亮的通道。
•
AB LED点亮时，
U
适用于 CH A的模拟输入 ；
I
适用于 CH B的模拟输入。
•
[AUTO] 键点亮时，随着量程变更，AUTO 量程被解除。
[AUTO]键
•
利用
U 的 [AUTO] 键启动电压的AUTO 量程功能 ；利用I 的 [AUTO] 键启动电流的AUTO 量程功
能，并且键点亮。如果再次按下，键则会熄灭，并固定为此时的量程。
•
适用通道显示
LED点亮的通道。
[0ADJ]键（ 第 43 页）
用于对输入通道进行调零。
23
各部分的名称与功能
3

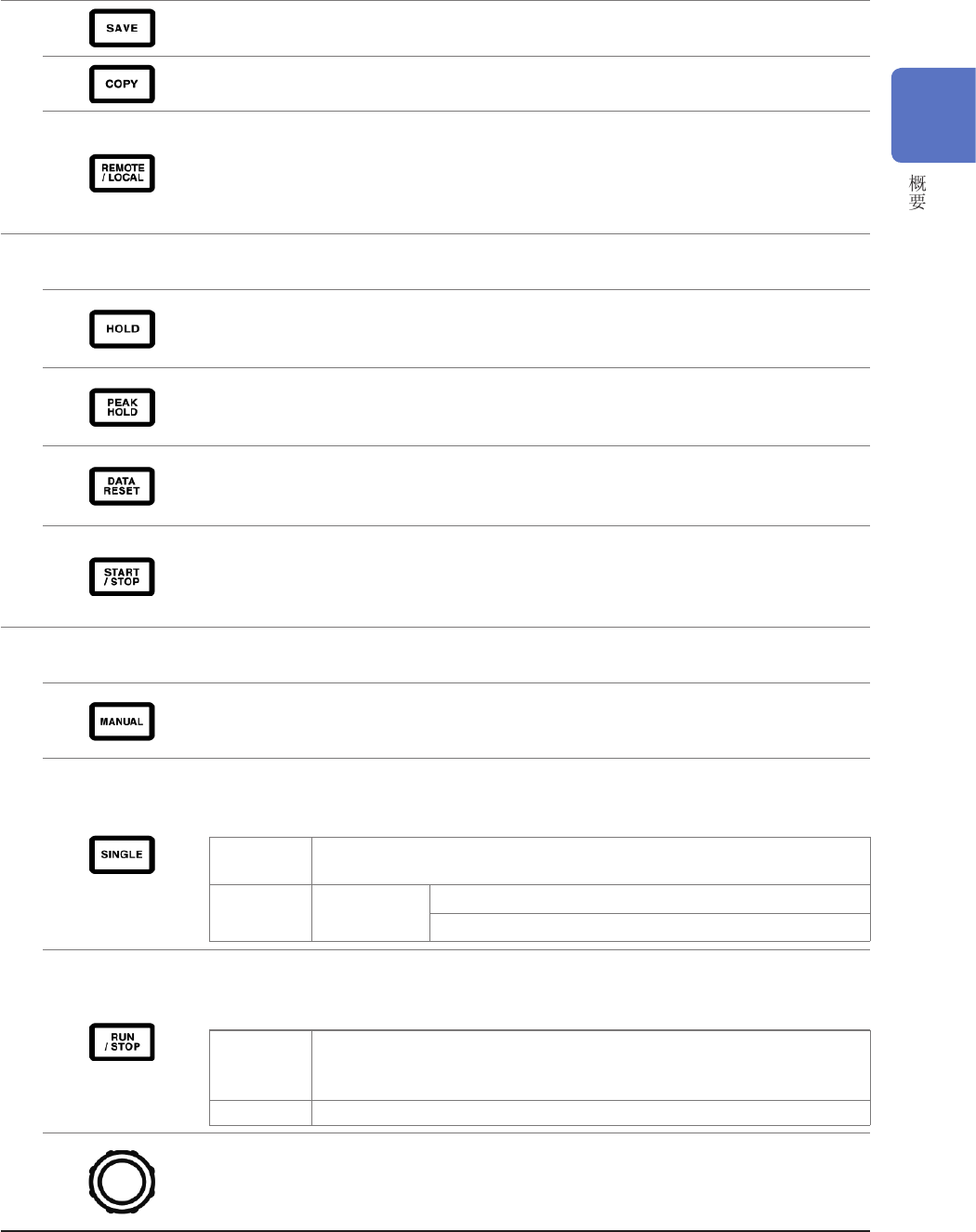

[SAVE]键
用于将按下键时的数据保存到 U盘中。
[COPY]键
用于将按下键时的画面图像保存到 U盘中。
[REMOTE/LOCAL]键（按键锁定）
•
如果在
GP-IB通讯中进入远程状态，该键则会点亮 ；如果再次按下，则会返回到本地状态，并且该
键熄灭。
•
如果按住
3秒钟以上，则会进行按键锁定，画面中显示按键锁定标记。如果再次按住3 秒钟以上，
设置则会被解除，并且该键熄灭。
4
测量控制键
主要用于控制功率测量功能。对波形显示没有影响。
［HOLD］键
•
用于切换保持功能的
ON/OFF。ON时点亮。
•
如果在峰值保持
ON时按下，则会清除峰值保持数据。
［PEAK HOLD］键
•
用于切换峰值保持功能的
ON/OFF。ON时点亮。
•
如果在保持
ON时按下，则会更新保持数据。
［DATA RESET］键
•
用于对累计数据进行复位。
•
[START/STOP]
键点亮为红色时起作用。
[START/STOP]键
•
用于控制累计或自动保存功能的启用与停用。
•
如果启用，则会点亮为绿色 ；如果停用，则会点亮为红色。
•
如果按下
［DATA RESET］
键，则会熄灭。
5
波形操作键（旋转旋钮）
主要用于控制波形读取。独立于功率测量功能进行操作。
［MANUAL］键（ 手动触发）
•
用于在等待触发时强制进行触发。
•
按照按下的时序进行触发，并开始记录。
［SINGLE］键
•
只记录
1次波形。
•
按下时点亮为绿色，如果进行触发并读取波形，则会熄灭。
点亮为绿色
进入触发等待状态
进行触发之后，开始记录。
熄灭
[RUN/STOP] ：
点亮为红色
进行记录长度部分的记录之后停止记录。
等待触发时，如果按下 [RUN/STOP]，则停止记录。
[RUN/STOP] 键
•
用于连续记录波形。
•
如果按下，则会点亮为绿色 ；如果再次按下，则会点亮为红色。
点亮为绿色
进入触发等待状态。
如果进行触发，则会开始记录。
进入重复触发等待状态。
点亮为红色 停止记录。
旋转旋钮
•
主要用于波形的放大缩小、移动位置或光标。
•
也用于上下变更数值的设置项目。
•
点亮的旋转旋钮在转动或按下时启动功能。熄灭的旋转旋钮没有任何作用。
