77 查看效率与损耗的测量值 接线模式的设置 接线模式 ： 模式 7 3P3W3M × 2 系统 运算公式的设置 使用 η 1 ～ η 3 与 Loss1 ～ Loss3 Pin1 变频器效率、损耗 P out1 Pin1 马达效率、损耗 P out1 Pin1 总效率、损耗 P out1 3
76
查看效率与损耗的测量值
运算公式的设置
仅使用
η
1与 Loss1
Pin1
Pin2
Pin3
Pin4
Pout1
Pout2
Pout3
Pout4

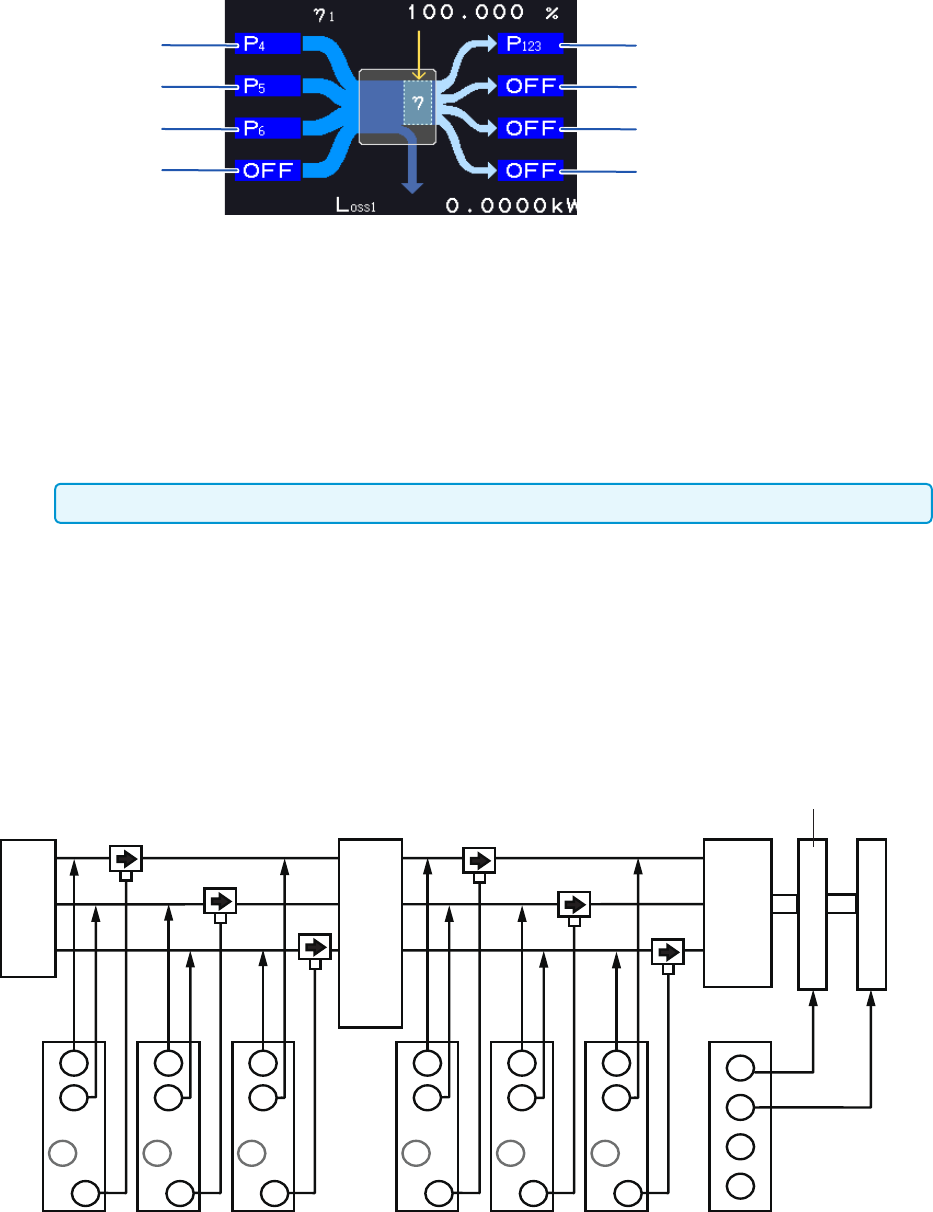

测量变频器与马达的效率与损耗
例 ：将变频器的输入侧输入到本仪器的CH1 ～ CH3，将输出侧输入到本仪器的CH4 ～ CH6，将
转速计的模拟输出输入到本仪器的 CH B 旋转信号端子，将扭矩计的模拟输出输入到本仪器的 CH A
扭矩信号输入端子时
参照 ：“使用马达分析（带马达 &D/A型号）”（第 175页）
请使用具有极快模拟输出响应时间的组合式扭矩计与转速计。
连接示例
准备物件（本仪器应为带马达 &D/A型号）
•
L9438-50 电压线 ×6
•
9709 AC/DC电流传感器 ×6
•
转速计 ×
1
•
扭矩计 ×
1
•
L9217 连接线 ×2
3P3W
Probe2
U
±
Probe1
CH 4
Probe2
U
±
Probe1
CH 5
Probe2
U
±
Probe1
CH 6
Probe2
U
±
Probe1
CH 1
Probe2
U
±
Probe1
CH 2
Probe2
U
±
Probe1
CH 3
Inverter Motor
Line A
Line B
Line C
Torque meter
Tachometer
A
Motor input
B
C
D
77
查看效率与损耗的测量值
接线模式的设置
接线模式 ：模式 7
3P3W3M×2系统
运算公式的设置
使用
η
1 ～
η
3与 Loss1 ～ Loss3
Pin1
变频器效率、损耗
Pout1 Pin1
马达效率、损耗
Pout1
Pin1
总效率、损耗
Pout1
3
78
查看马达测量值（带马达 &D/A型号）
3.6 查看马达测量值（带马达 &D/A 型号）
本仪器的带马达 &D/A 型号可通过与外部扭矩传感器及转速表组合对马达进行分析。
另外，用于马达分析的马达输入部分可用作独立的2 通道模拟 DC 输入或 4通道脉冲输入，也可以用
作波形测量的触发。
参照 ：“触发的设置”（第 98页）
显示马达测量值
在基本显示 (BASIC) 画面中显示
2
滤波器设置CH A与CH B 的输入
马达输入的同步源
扭矩
转速
马达功率
转差率
1
按下 [MEAS] 键
2
触摸 VALUE
3
利用 [CH] 的 / 将显示切换为 AB
每按下
/
，
都会切换显
示的通道。
显示马达输入时，画面上部会显示下述内容。
CH A、CH B的输入
上段表示 CH A的输入设置，下段表示 CH B的输入设置。
显示 Analog、Freq、Pulse其中一项。
马达输入的同步源
显示确定作为测量之根本的周期（零交叉）的源的设置。
双模式时，分上下 2段进行显示。
滤波器设置
上段表示
CH A的量程与滤波器，下段表示 CH B的量程与滤波器。
为
Analog
设置时，
显示量程与滤波器的 ON/OFF。
为
Freq与 Pulse
时，
用 Weak/Strong/OFF
显示滤波器类型。
马达输入的操作模式为双模式时
扭矩 1
转速 转速 2
扭矩 2
马达功率 1 马达功率 2
转差率 1 转差率 2
