97
设置波形显示的变更与记录
详细显示设置
可按波形项目设置显示的 ON/OFF，或对纵轴倍率或纵轴显示位置进行详细设置。
1
,
5
2
3
1
触摸 VERTICAL
详细显示设置窗口打开。
进行显示的 ON/OFF 设置时
2
按显示项目触摸 ON、OFF 进行切换
设置纵轴倍率与纵轴显示位置时
3
触摸项目
（
X旋转旋钮、Y 旋转旋钮 ：点亮为绿色）
4
利用 X 旋转旋钮、Y 旋转旋钮进行设置
X旋转旋钮 ：纵轴倍率
Y旋转旋钮 ：纵轴显示位置
转动旋转旋钮 ：选择
按下旋转旋钮 ：确定→
熄灭
5
触摸 VERTICAL
窗口关闭。
纵轴转换比显示
一览显示可显示的所有波形的纵轴转换比。
1
,
2
1
触摸 SCALE
纵轴转换比窗口打开。
2
再次触摸 SCALE
窗口关闭。
4
98
设置波形显示的变更与记录

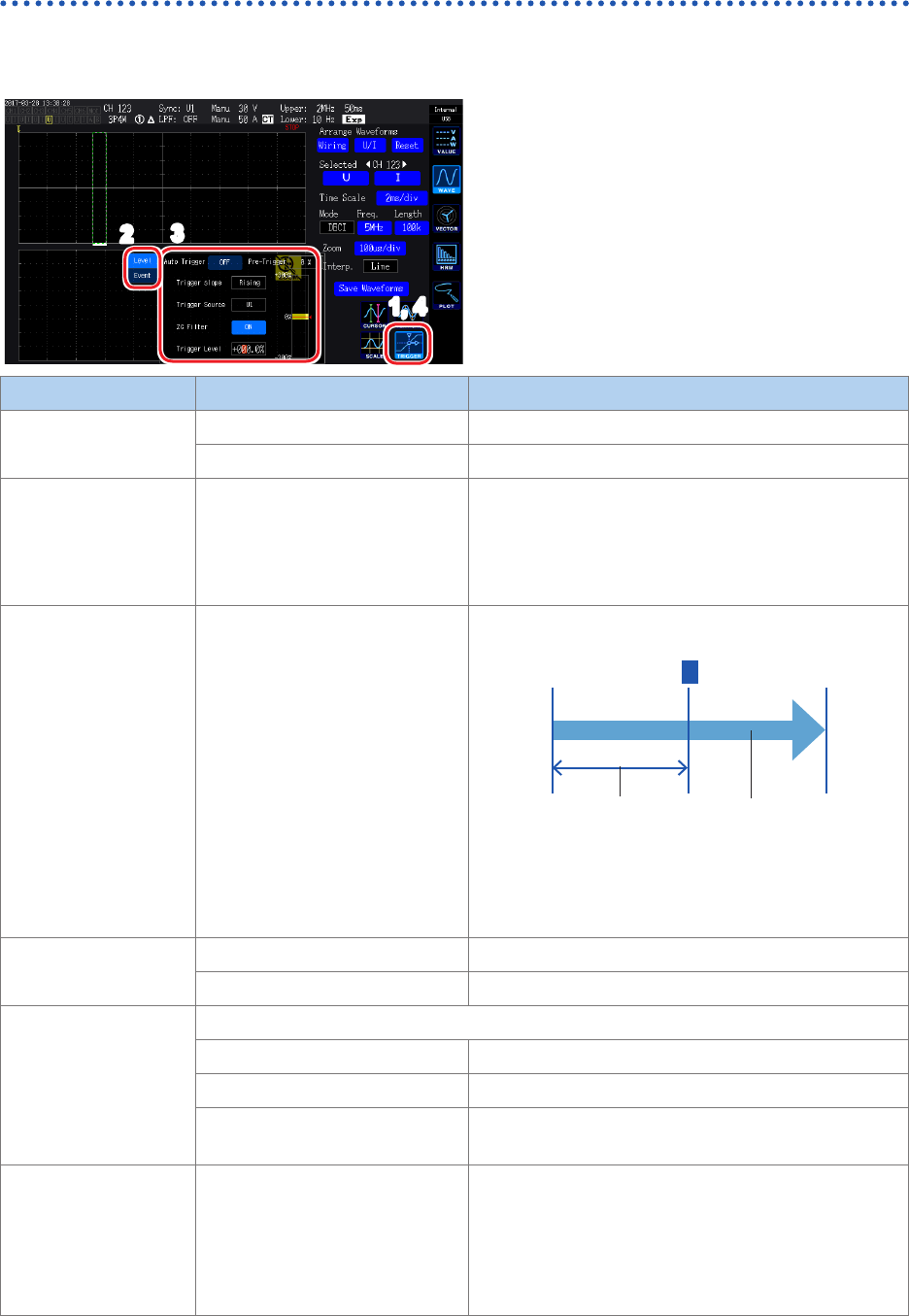

触发的设置
这里所说的触发 (Trigger)，是指用于设置波形记录开始条件的功能。
将触发中设置的条件成立并开始波形记录称之为“进行触发”。
1, 4
3
2
1
触摸 TRIGGER
触发设置窗口打开。
2
选择触发检测方式 (Level/Event)。
3
触摸并选择各项目
4
触摸 TRIGGER
窗口关闭。
项目 选择项目 内容
触发检测方式
Level（电平） 通过存储波形的电平波动进行触发。
Event（事件） 通过 D/A输出中选择的测量项目值的变化进行触发。
Auto Trigger
（自动触发）
ON, OFF
如果设为ON，从上一次触发开始 100 ms 以内未进行
下一触发时，强制开始波形记录。这适用于观测
DC输
入波形等情况。
如果设为
OFF，除非设置的条件成立，否则不会开始
波形记录。
Pre-Trigger
（预触发）
0% ～ 100%
（可以 10% 为单位进行设置）
设置相对于记录长度对进行触发之前的波形进行分配的
比率。
T
触发位置
预触发
预触发设置部分 记录长度
设置方法 ：
（
Y旋转旋钮 ：点亮为红色）
转动旋转旋钮 ：选择
按下旋转旋钮 ：确定→熄灭
Trigger Slope
（斜率触发）
Rising 在波形上升沿进行触发。
Falling 在波形下降沿进行触发。
Trigger Source
（触发源）
设置作为触发源的波形。
U1 ～ U6 电压波形
I1 ～ I6 电流波形
CH A ～ CHD、Tq1、Tq2、
Spd1、Spd2、Ext1、Ext2
马达功率（仅可选择带马达 &D/A型号）
可选择的项目因马达输入的操作模式而异。
ZC Filter
（零交叉滤波）
ON、OFF
是指将触发源设为电压波形或电流波形时，利用对波形
施加噪音滤波以去除噪音后的波形进行触发的功能。
要利用带有噪音的波形获得稳定的触发时序时，请设为
ON。
对于观测
PWM波形尤其有效。
对显示波形没有影响。
99
设置波形显示的变更与记录
Trigger Level
（触发电平）
-300% ～ +300%
利用相对于源量程的 %设置用于进行触发的电平。窗口
内的右侧显示电平监视。
将触发源设为马达波形的脉冲
(Pulse) 时，不使用该
设置。
设置方法 ：
(Y旋转旋钮 ：点亮为红色 )
转动 Y旋转旋钮 ：变更数值
按下
Y旋转旋钮 ：变更位数 (10%、1%、0.1%)
按下 X旋转旋钮 ：确定→熄灭
EV1 ～ EV4
（事件 1 ～ 4）
由
D/A输出测量项目 (D/A13 ～ D/A20)、不等号 (<、>)、数值 (0.00000 ～ 999999T)
构成。
根据 EV1 ～ EV4的逻辑和与逻辑积，确认进行触发的条件。
逻辑运算符则以逻辑积优先于逻辑和。
