93 显示波形 Wiring 第 2 接线的 电压电流波形 第 3 接线的 电压电流波形 马达输入波形 第 1 接线的 电压电流波形 将各接线的电压与电流的波形配置在相 同位置上。位置会因接线模式而异。 U/I 电压波形 电流波形 马达输入波形 将电压电流波形中的电压配置在上方 ， 将电流配置在下方。 Reset 电压 / 电流波形 马达输入波形 将所有通道的电压与电流的波形配置在 相同位置上。 • 以各输入的零位置为基准配置纵轴位置。…
92
显示波形

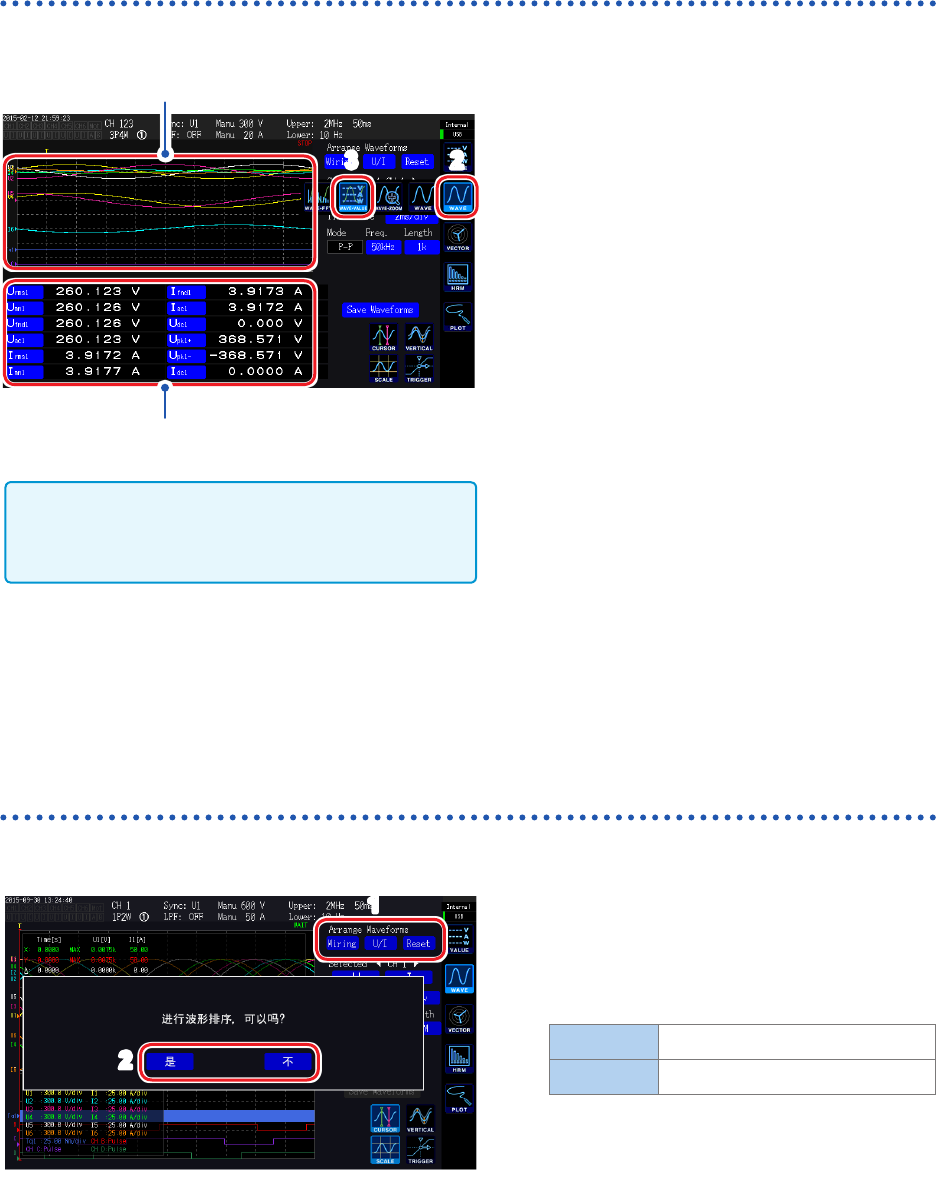

在波形 +测量值显示 (WAVE+VALUE) 画面中进行显示
在画面中显示波形与测量值。
波形显示区域
测量值显示区域
23
•
显示的波形记录与测量值的测量时序并不同步。
•
如果按下
[HOLD]，则仅停止测量值的显示更新。
波形记录并不停止。
1
按下 [MEAS] 键
2
触摸 WAVE
3
触摸 WAVE+VALUE
4
按下 [RUN/STOP]键
（
[RUN/STOP] ：点亮为绿色）
画面中显示波形。
（进行触发之后，开始记录 (第 100页 ) ）
5
再次按下 [RUN/STOP]键
（
[RUN/STOP] ：点亮为红色）
波形显示停止。
可在测量值显示区域中选择任意12 个基本
测量项目进行显示。
参考 ：“选择并显示项目”（第 47页）
显示位置的初始化
可按 3 种模式对波形显示区域内的纵轴显示位置进行初始化。
1
2
1
在 Arrange Waveforms中触摸某种模式
显示确认对话框。
2
选择执行 / 取消
是 执行
否 取消
93
显示波形
Wiring
第 2接线的
电压电流波形
第
3接线的
电压电流波形
马达输入波形
第
1接线的
电压电流波形
将各接线的电压与电流的波形配置在相
同位置上。位置会因接线模式而异。
U/I
电压波形
电流波形
马达输入波形
将电压电流波形中的电压配置在上方，
将电流配置在下方。
Reset
电压 /电流波形
马达输入波形
将所有通道的电压与电流的波形配置在
相同位置上。
•
以各输入的零位置为基准配置纵轴位置。
•
根据量程与区域的纵轴尺寸，调整纵轴显示倍率。
•
为不带马达输入的型号时，“马达输入波形”部分不显示任何内容。
4
94
设置波形显示的变更与记录
4.2 设置波形显示的变更与记录
设置纵轴倍率与显示位置
利用倍率与显示位置设置波形的纵轴。
显示各波形的项目名称。
显示正在变更的项目的 div显示量程与显示位置。
2
•
该设置被反映到通道
LED点亮的通道的所有项
目中。
（要个别变更时 ：请参照“详细显示设置”（第
97页））
•
可在下述范围内设置倍率。（画面中不显示）
×
1/10、
×
1/9、
×
1/8、
×
1/7、
×
1/6、
×
1/5、
×
1/4、
×
1/3、
×
2/5、
×
1/2、
×
5/9、
×
5/8、
×
2/3、
×
5/7、
×
4/5、
×
1、
×
10/9、
×
5/4、
×
4/3、
×
10/7、
×
5/3、
×
2、
×
20/9、
×
5/2、
×
10/3、
×
4、
×
5、
×
20/3、
×
8、
×
10、
×
25/2、
×
50/3、
×
20、
×
25、
×
40、
×
50、
×
100、
×
200
1
利用[CH] 的 / 选择要变更纵轴倍率与
显示位置的通道
每按下
/
，
都会切换显
示的通道。
2
触摸
要设置的 U、I
或
A、B、CD中的一个
U 电压波形
I 电流波形
A、B、
CD
马达输入波形
（将通道选为 AB时）
（X旋转旋钮、Y 旋转旋钮 ：点亮为绿色）
3
利用 X 旋转旋钮、Y 旋转旋钮进行设置
X旋转旋钮 ：纵轴倍率
Y旋转旋钮 ：纵轴显示位置
（如果按下 Y 旋转旋钮，点亮颜色则会从绿
色变为红色，纵轴显示位置的移动速度加
快。如果再次按下，点亮颜色则会恢复为
绿色，移动速度也会恢复原状
