74 查看效率与损耗的测量值 设置效率及其损耗的运算公式 效率 η 、损耗 Loss 的运算公式可分别设置为 1 个 ( η 1 ～ η 4 、 Loss1 ～ Loss4 ) 。 2 运算公式 1 运算公式 2 运算公式 4 运算公式 3 1 按下 [INPUT] 键 2 触摸 EFFICIENCY 3 选择运算公式的输入侧 / 输出侧的项目 最新的效率运算值 输入项目 Pin1 Pin2 Pin3 Pin4 输出项目 最新的损耗运算…
73
查看效率与损耗的测量值
3.5 查看效率与损耗的测量值
本仪器可利用有功功率值与马达功率值计算并显示效率
η
[%]与损耗 Loss[W]。比如，可在 1台
仪器上同时计算变频器或功率调节器等各种功率转换器输入输出之间的效率及其损耗、马达输入输
出之间的效率及其损耗或总效率。
另外，如果使用 2 台同步功能，也可以在主机上运算副机的功率测量值、效率及其损耗。

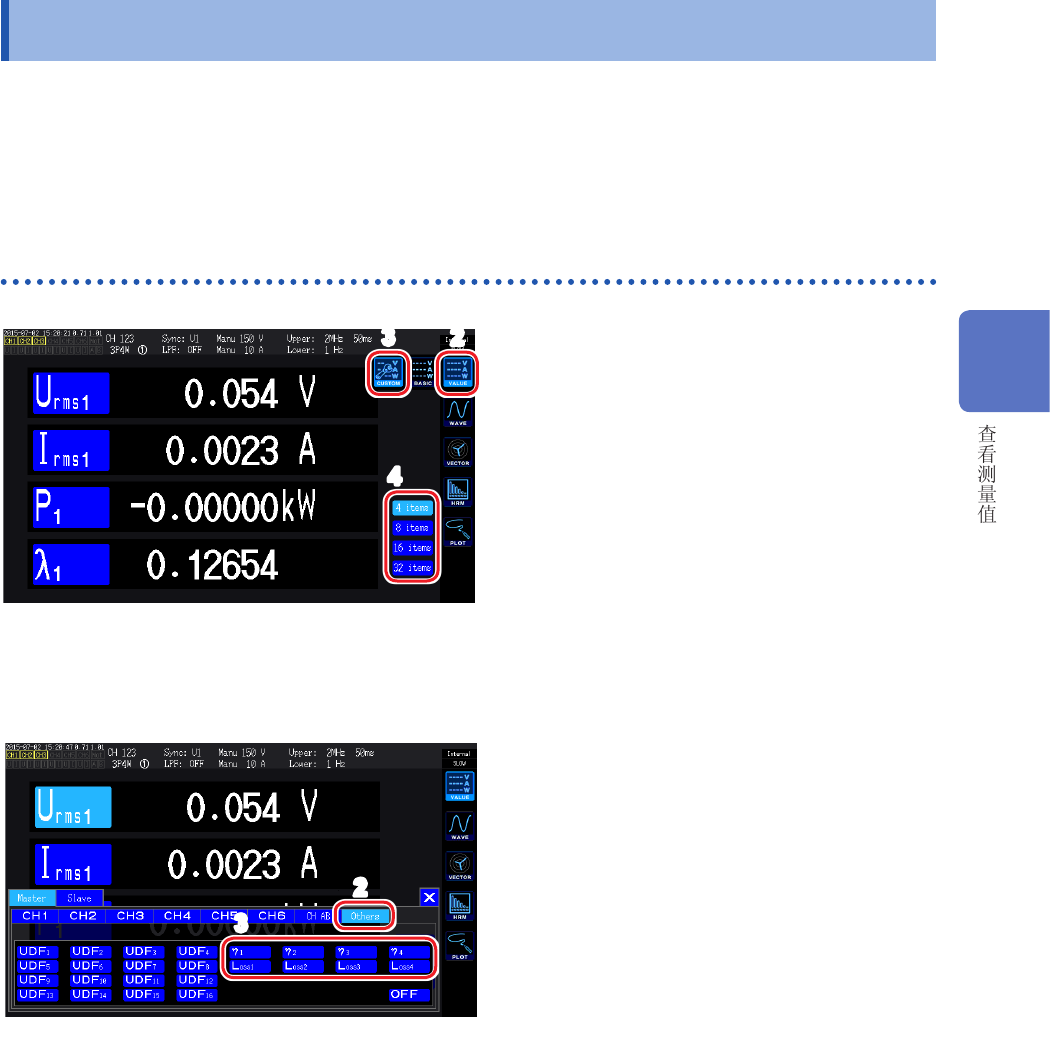

显示效率及其损耗
4
23
1
按下 [MEAS] 键
2
触摸 VALUE
3
触摸 CUSTOM
4
选择画面模式
选择基本测量项目
2
3
1
触摸项目名，选择显示项目
基本测量项目选择窗口打开。
为 2 台同步功能的数值同步模式时，首先
选择主机项目或副机项目。
2
触摸 Others
3
从效率
η
1 ～
η
4、损耗Loss1 ～ Loss4
中选择 1 个
3
74
查看效率与损耗的测量值

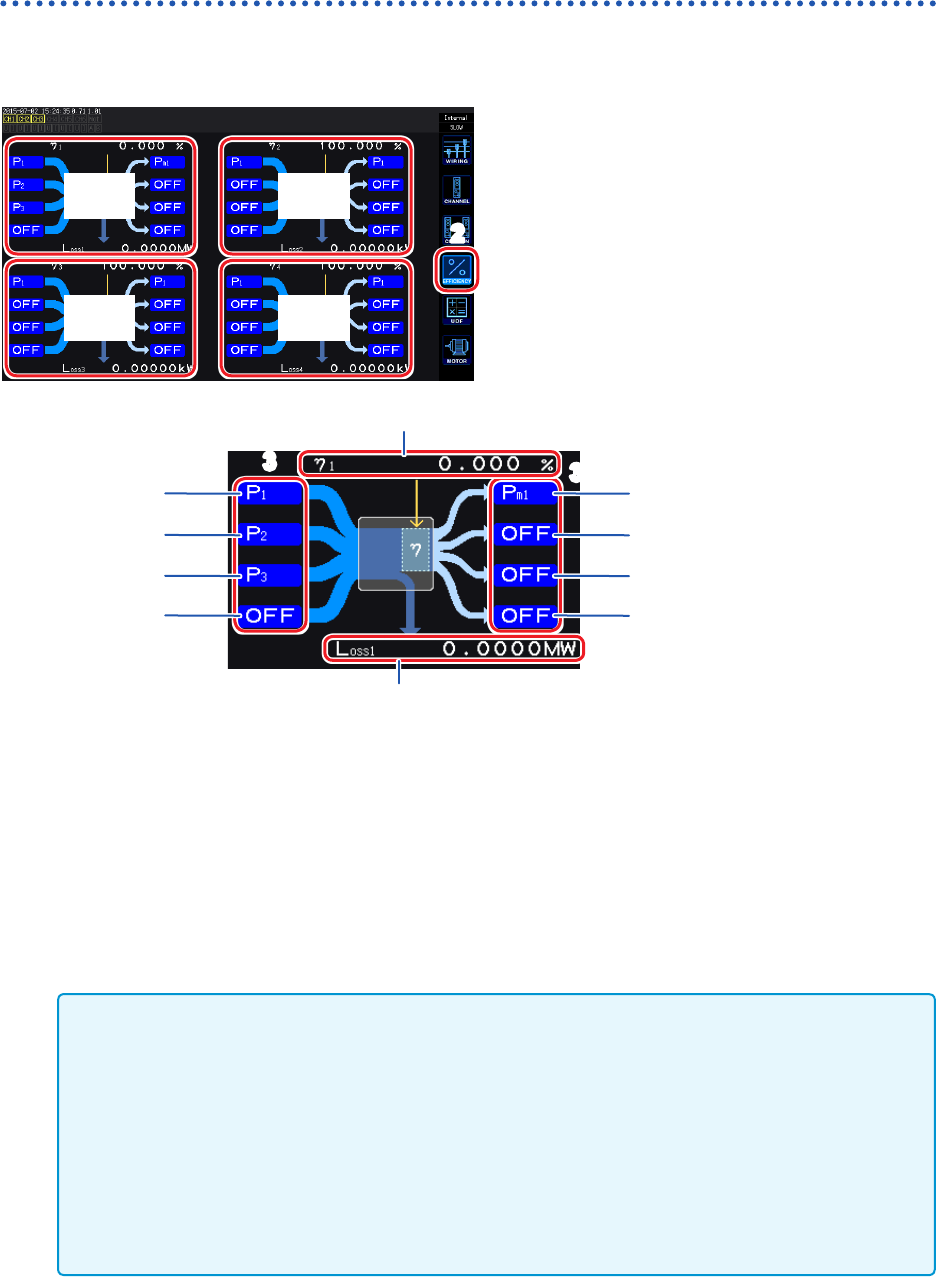

设置效率及其损耗的运算公式
效率
η
、损耗 Loss 的运算公式可分别设置为 1个 (
η
1 ～
η
4、Loss1 ～ Loss4)。
2
运算公式
1
运算公式
2
运算公式
4
运算公式
3
1
按下 [INPUT] 键
2
触摸 EFFICIENCY
3
选择运算公式的输入侧 / 输出侧的项目
最新的效率运算值
输入项目
Pin1
Pin2
Pin3
Pin4
输出项目
最新的损耗运算值
Pout1
Pout2
Pout3
Pout4
3
3
在各图的左侧选择输入侧功率测量值，在右侧选择输出侧功率测量值。
1个
效率运算公式可选择最多 4 个输入与输出，根据这 4个的相加值计算效率。
输入侧 ：Pin = Pin1 + Pin2 + Pin3 + Pin4
输出侧 ：Pout = Pout1 + Pout2 + Pout3 + Pout4
η
：
100 × |Pout| / |Pin|
Loss
：|Pin| - |Pout|
•
测量马达功率
(Pm) 时，仅可选择带马达 &D/A 型号。即使是带马达 &D/A型号，设为不能进行
功率 (Pm) 测量时，也不能进行运算。
参照 ：“设置马达输入”（第 80页）
•
测量剧烈变动的负载或有过渡性变化的负载时，测量值可能会出现偏差。
在这种情况下，请降低数据更新速率 (200 ms)，并与平均功能的简单平均模式组合。
•
输入输出中的一方为直流
(DC) 时，可通过将直流测量通道的同步源设置设为与交流侧通用，抑
制功率测量值的偏差。
•
对功率量程不同的接线之间进行运算时，是根据较大一方功率量程的数据来实施的。
•
对同步源不同的接线之间进行运算时，是根据运算时的最新数据来实施的。
75
查看效率与损耗的测量值
测量示例
下面所示为效率与损耗的测量示例。
实际测量时，请在仔细阅读“2 测量前的准备”(第 33 页 )之后进行连接与设置。

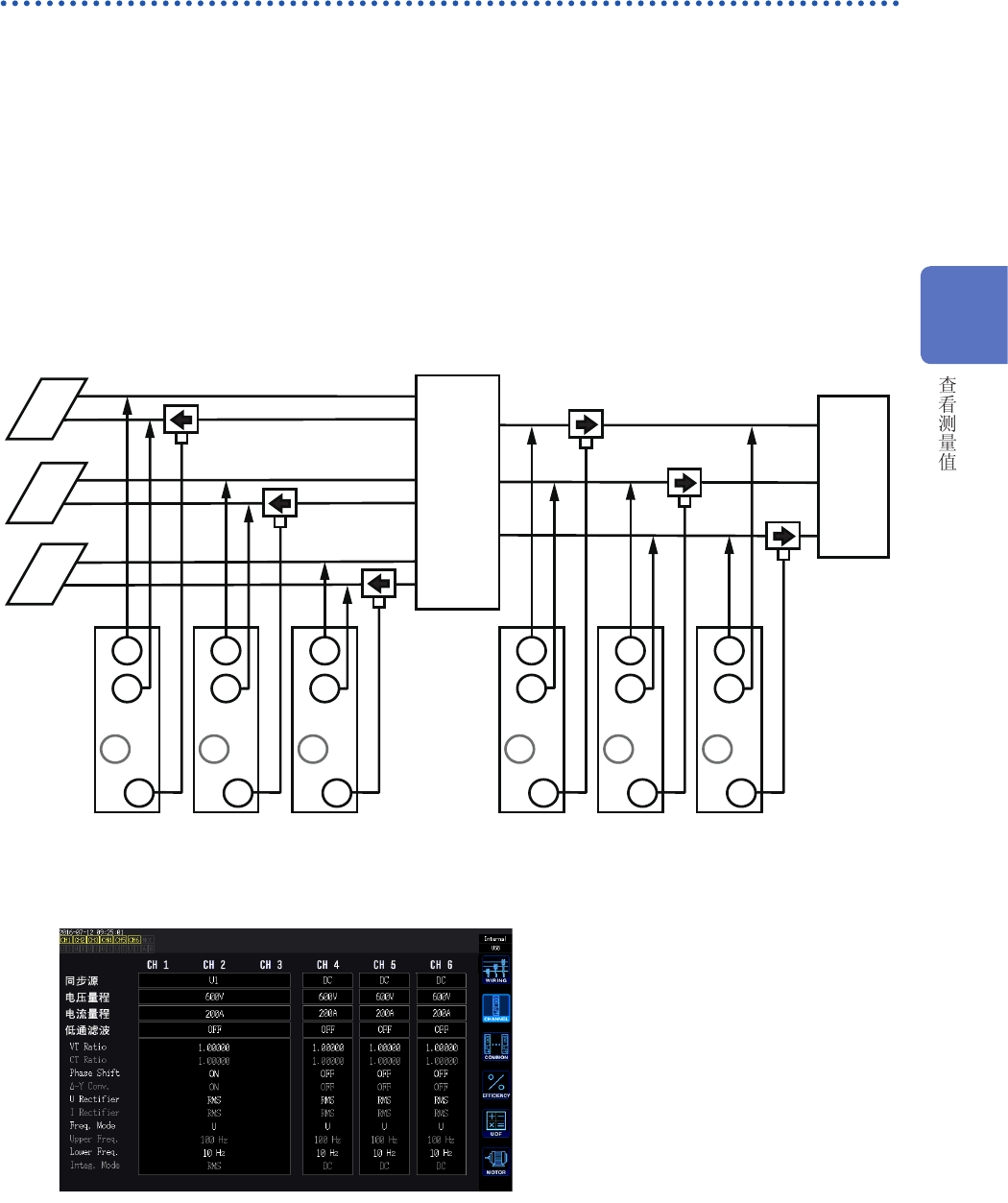

测量功率调节器 (PCS) 的效率与损耗
例 ：从太阳能面板经 3 条线进行 3通道的 DC 输入，并输出到三相线路时
连接示例
准备物件
•L9438-50 电压线 ×6
•CT6863 AC/DC
电流传感器 ×6
3P3W
Line A
DC
Probe2
U
±
Probe1
CH 4
Probe2
U
±
Probe1
CH 5
Probe2
U
±
Probe1
CH 6
S1
S2
S3
DC
DC
PCS
Probe2
U
±
Probe1
CH 1
Probe2
U
±
Probe1
CH 2
Probe2
U
±
Probe1
CH 3
Line B
Line C
接线设置
接线模式 ：模式 5
3P3W3M + 1P2W × 3CH
