附 3 支架安装 EIA 标准 材质 ： A5052 厚度 ： t3 2 × M5 用垫片 （参考 ： F ABACE FK-M5-6 ） （单位 ： mm ） 10 9 8 6 4 2 1

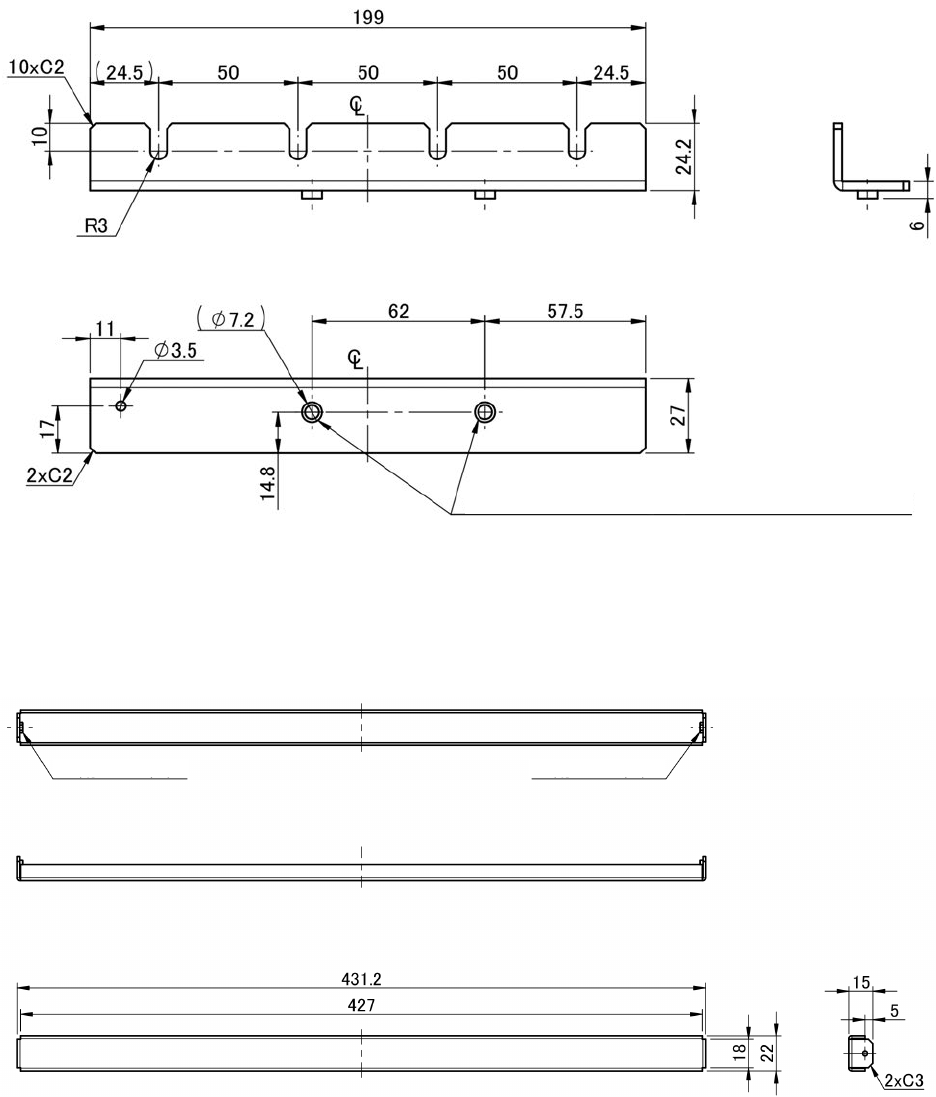

附
2
支架安装
JIS标准（左侧用）
材质 ：A5052
厚度 ：t3
2×M5用垫片（参考 ：FABACE FK-M5-6）
（单位 ：mm）
JIS标准（连接用）
材质 ：A5052
厚度 ：t1.6
（单位 ：mm）
M3压紧螺母M3压紧螺母

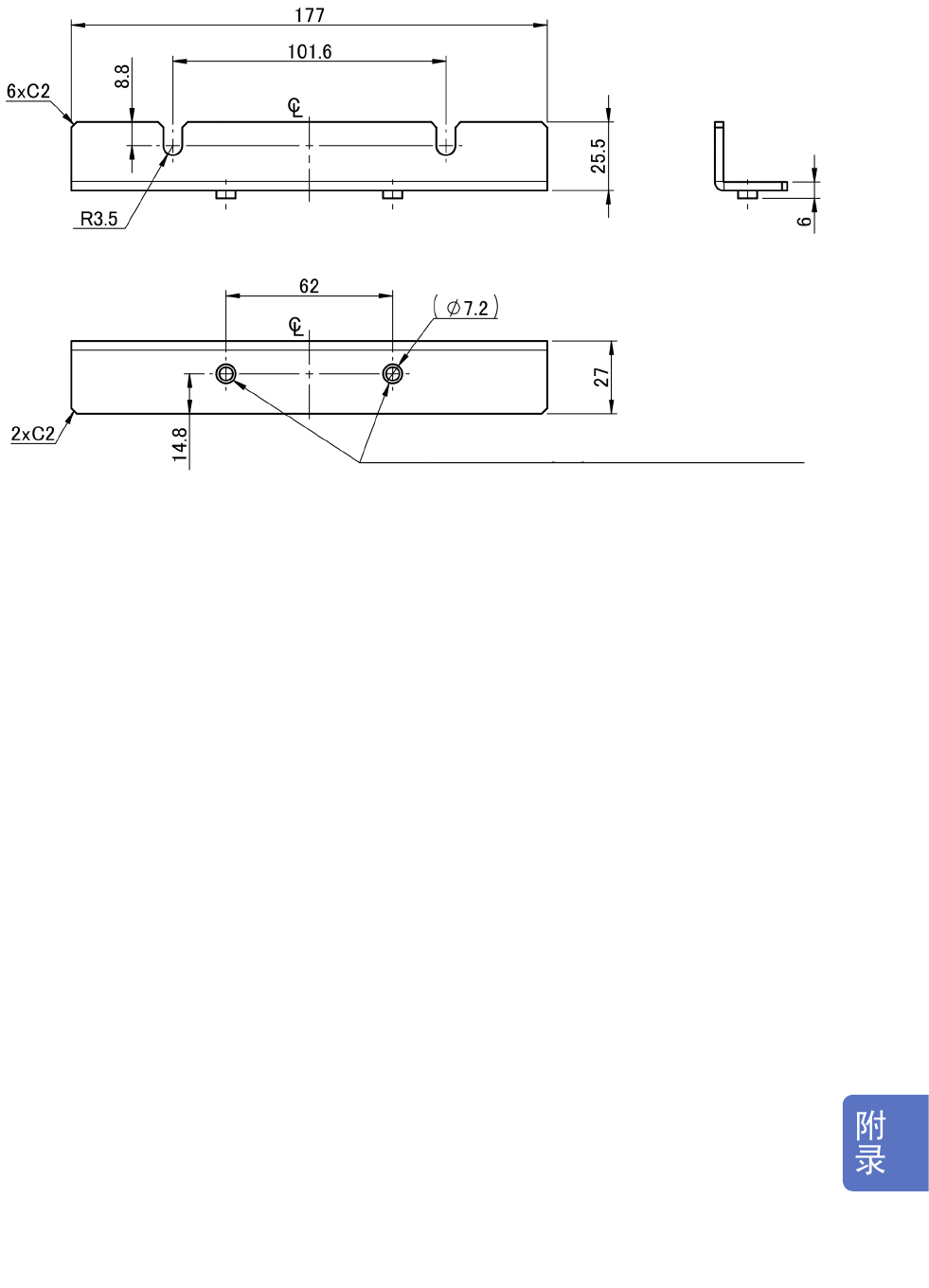

附
3
支架安装
EIA标准
材质 ：A5052
厚度 ：t3
2×M5用垫片（参考 ：FABACE FK-M5-6）
（单位 ：mm）
10
9
8
6
4
2
1
附
4
支架安装
安装方法
警 告
在 PW6001 主机上安装配件时，请使用 M4×14 mm的螺钉。
如果使用长度超过 14 mm 的螺钉，则可会导致主机内部损坏或触电事故。
•
主机属于重物，因此，请在支架上使用市售支撑角铁等进行增固。
•
请将放置面与本仪器通风孔（上面、侧面、底面）保持
20 mm以上的距离。
•
需要
M4×14 mm螺钉时，请垂询销售店（代理店）或最近的 HIOKI营业据点。
JIS
1
确认电源已关闭，然后拆下电缆和电源线
2
拆下把手部分的M4 盖螺栓（2 个）
3
利用M4×14 螺 钉（ 2 个）将支架安装件（左侧
用、右侧用）安装到主机上（两侧）
不要使用长度超出 14 mm 的螺钉
4
3
4
利用M3×8 螺钉安装支架安装件（连接用）
