174 使用 D/A 输出 （仅限于带马达 &D/A 型号） （模拟输出与波形输出） 频率 上限频率的设置值为 100% f.s . 。 输出保持 输出保持 时间 输出保持 (3) （ 4 ） （ 1 ） +5 V 0 V -5 V （ 2 ） 保持 累计 复位 累计 停止 累计 停止 累计 开始 累计 重新开始 累计 重新开始 解除 保持 按间隔时间更新 保持 累计 开始 累计 停止 (1) 累计开始时，模拟输出会发生变化。累…
173
使用 D/A 输出（仅限于带马达 &D/A 型号）（模拟输出与波形输出）
输出选择项目 标记 极性 额定输出电压
转速
Spd
模拟
DC输入 ：电压量程 × 转换比值= 额定转速
脉冲输入 ：（60× 上限频率）/脉冲数设置值 =额定转速
相对于额定转速的 ±100%为DC±5 V
马达功率 Pm
相对于
Pm量程的 ±100%为±5 V
*3
转差率 Slip
相对于 ±
100%为±DC5 V
独立输入模式时的自由输入
CH*
*1
模拟 DC输入 ：相对于电压量程的 ±100%为 DC±5 V
脉冲输入 ：相对于上限频率的 ±100%为 DC±5 V
用户定义运算
UDF
相对于按用户定义运算设置的“
MAX”值 的 ± 100%，为
DC
±5 V
*1
：模拟 DC 输入具有极性。脉冲频率输入没有极性。
*2 ：累计值超过 ±5 V时，模拟输出变为 0 V，并继续发生变化。
*3 ：Pm 量程是在马达功率运算公式中，将额定扭矩代入到扭矩中，将额定转速代入到转速中计算得出的。
*4 ：始终带有 -符号。
D/A输出示例
电压 /电流 (dc)、有效功率、无效功率 电压 /电流 (rms、mn、ac、fnd、unb)、视在功率
功率因数
电压 /电流 /功率相位角
8
174
使用 D/A 输出（仅限于带马达 &D/A 型号）（模拟输出与波形输出）

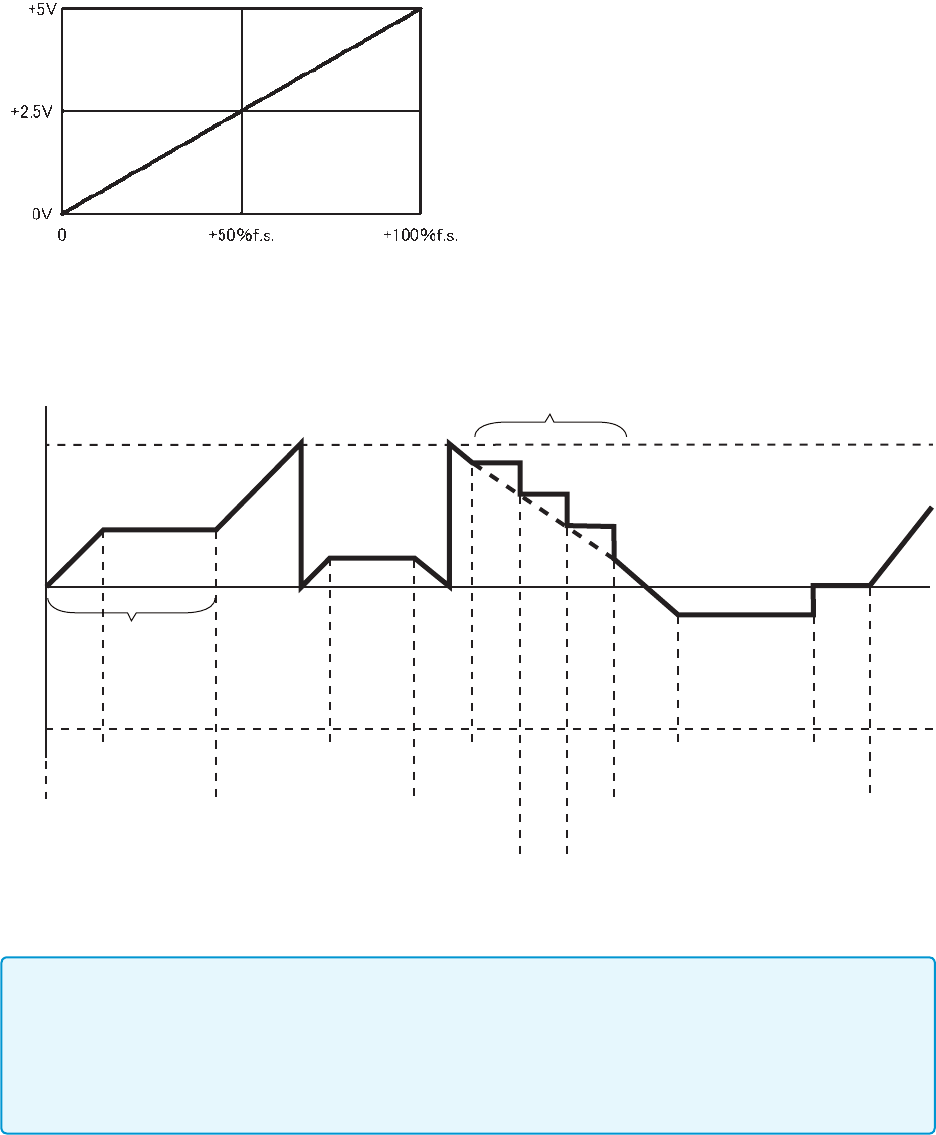

频率
上限频率的设置值为 100% f.s.。
输出保持
输出保持
时间
输出保持
(3)
（4）
（1）
+5 V
0 V
-5 V
（2）
保持
累计
复位
累计
停止
累计
停止
累计
开始
累计
重新开始
累计
重新开始
解除
保持
按间隔时间更新
保持
累计
开始
累计
停止
(1) 累计开始时，模拟输出会发生变化。累计停止时，会保持模拟输出。
(2) 如果累计值超出 ±5 V，模拟输出则会变为 0 V，随后继续发生变化。
(3) 如果在累计期间保持显示，也保持模拟输出。按间隔时间更新输出。如果解除保持，模拟输出则
会根据原来的累计值发生变化。
(4) 如果对累计值进行复位，模拟输出则变为 0 V。
175
使用马达分析（带马达 &D/A型号）
8.3 使用马达分析（带马达 &D/A 型号）
本仪器的带马达 &D/A 型号可通过与外部扭矩传感器及转速计组合进行马达分析。如果使用马达分析
功能，则可从扭矩传感器或旋转编码器（增量型）等转速计读入信号，测量扭矩、转速、马达功率与
转差率。
另外，也可以将该输入用作 2 通道的模拟与 2通道的脉冲输入。
警 告
为了防止发生触电事故和仪器故障，从 CH A 连接到 CH D 输入端子时，请遵守下述事项。
•
请在切断本仪器以及连接仪器的电源之后再进行连接。
•
请勿超出各端子的信号额定值。
•
如果动作期间连接脱落或接触其它导电部分，则非常危险。请可靠地进行连接。
注 意
为了防止连接器损坏，请务必在解除锁定之后，握住 BNC 连接器的插入部分（电缆以外）
拔出。
BNC连接器沟槽本仪器输入端子
连接器定位头
锁定
连接扭矩计和转速计
背面 为带马达 &D/A 型号时，本仪器背面带有 CH A、CH B、
CH C、CH D四个输入端子（绝缘型 BNC连接器）。
由于主机分别与各端子之间以及CH A ～ CH D 之间的
各端子进行了绝缘，因此，可连接接地电位不同的各种
传感器。
准备物件 ：
L9217连接线（所需数量）、连接设备（扭矩传感器或转速计等）
1
确认本仪器与连接设备的电源均处于 OFF 状态。
2
如下页示例所示，利用连接线连接设备的输出端子与本仪器
3
接通本仪器的电源
4
接通连接设备的电源
