81 查看马达测量值 （带马达 &D/A 型号） 设置上限频率与下限频率 在马达输入中输入脉冲时 ，设置脉冲频率的上限 与下限。 上限频率 100 Hz 、 500 Hz 、 1 kHz 、 5 kHz 、 10 kHz 、 50 kHz 、 100 kHz 、 500 kHz 、 2 MHz 设置超出输入脉冲最高频率的最低频率。 为 独立输入 (Indiv .) 时，用作 D/A 输出时的上限值。 为 单马达 (Single)…
80
查看马达测量值（带马达 &D/A型号）
设置马达输入
请参考“8.3 使用马达分析（带马达 &D/A型号）”（第 175 页），连接扭矩传感器或转速计。请根据该
连接进行马达分析设置。
设置操作模式
从下述 3 种模式中设置马达分析的操作模式。
单马达 (Single)
（初始设置）
是仅测量
1套马达系统的模式。
可进行电相角测量或正转
/反转检测等高级分析。
双马达
(Dual)
是同时测量 2套马达系统的模式。
配套进行扭矩与转速的
2系统输入，同时测量 2 个马达。
独立输入
(Indiv.)
将马达输入用作独立的模拟 DC输入或脉冲输入。
2
3
1
按下 [INPUT] 键
2
触摸 MOTOR
3
触摸模式，选择模式
设为双马达
(Dual) 时
马达 1的设置
CH A与 CH C 的组合
马达 2的设置
CH B与 CH D 的组合
81
查看马达测量值（带马达 &D/A型号）

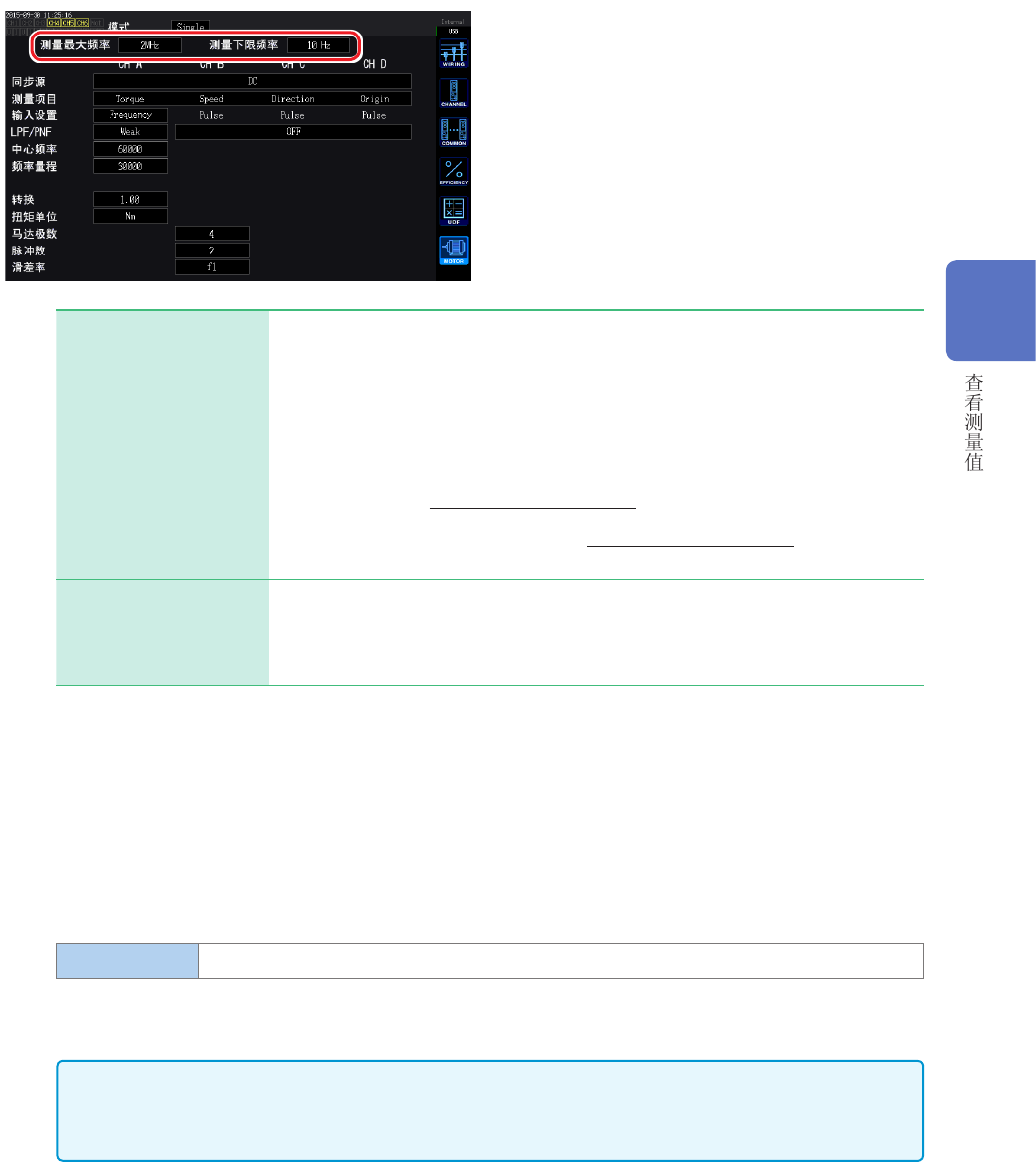

设置上限频率与下限频率
在马达输入中输入脉冲时，设置脉冲频率的上限
与下限。
上限频率
100 Hz、500 Hz、1 kHz、5 kHz、10 kHz、50 kHz、100 kHz、500 kHz、
2 MHz
设置超出输入脉冲最高频率的最低频率。
为独立输入
(Indiv.) 时，用作 D/A输出时的上限值。
为单马达
(Single) 或双马达 (Dual) 时，显示转速或马达功率，或将 D/A输出时
的上限值用作要运算的脉冲频率。
转速上限值 =
60
× 设置的上限频率
脉冲数设置值
马达功率上限值 =扭矩最大值 ×
2 ×
π
× 转速上限值
60
下限频率
0.1 Hz、1 Hz、10 Hz、100 Hz
设置测量输入脉冲的下限频率。
将同步源选为
Ext1、Ext2、Zph.、CH C、CH D时，也用作要测量的下限频率。
设置马达同步源
设置用于确定周期（是运算马达分析项目的基本）的源。
在此处选择的源区间内测量马达分析项目。
参照 ：“设置同步源”（第 56页）
同步源 U1 ～ U6、I1 ～ I6、DC（初始设置）、Ext1、Ext2、Zph.、CH C、CH D
所设置的马达同步源显示在马达画面上的 Sync 中。
•
选择
DC时的区间与数据更新速率一致。(10 ms、50 ms、200 ms)
•
要利用变动的负载测量马达效率时，请选择与马达输入测量通道相同的同步源。通过使马达输入
与马达输出的运算期间保持一致，可进行更准确的效率测量。
3
82
查看马达测量值（带马达 &D/A型号）
设置测量项目
设置单马达 (Single) 模式时的 CH A ～ CH D的
使用方法。
从下述 4 种模式中选择。
CH A CH B CH C CH D
1
扭矩 (Torque) 转速 (Speed)
旋转方向
(（Direction)
原点信号
(Origin)
2
扭矩 (Torque) 转速 (Speed) 旋转方向 (Direction) 未使用 OFF
3
扭矩 (Torque) 转速 (Speed) 未使用 OFF 原点信号 (Origin)
4
（初始设置）
扭 矩（ Torque） 转 速（ Speed） 未使用 OFF 未使用 OFF
• 为双马达 (Dual) 模式或独立输入 (Indiv.) 模式时不能设置。
• 如果在 CH D 中设置原点信号 (Origin)，则可在同步源中选择 Zph.。
设置低通滤波器（LPF）
CH A、CH B的输入设为模拟 DC设置时，设置去除谐波噪音滤波器的 ON/OFF。
因模拟 DC 输入受外来噪音影响而导致测量变得不稳定时，请设为 ON。
将输入设置设为模拟 DC 输入以外设置时，该 LPF设置不影响输入。
设置脉冲噪音滤波器 (PNF)
CH A、CH B的输入设为 Pulse或 Frequency 设置时，设置在 CH C与 CH D中去除输入脉冲的噪
音的滤波器。
在脉冲输入频率或转速测量值因噪音而变得不稳定时使用。
脉冲噪音滤波器 OFF（初始设置）、弱 (Weak)、强 (Strong)
•
不影响将输入设置设为模拟
DC输入的通道。
•
如果设为弱
(Weak)，则无法检测 500 kHz 以上的脉冲 ；如果设为强 (Strong)，则无法检测 50 kHz
以上的脉冲。
