附 5 支架安装 EIA 1 确认电源已关闭，然后拆下电缆和电源线 2 拆下手柄部分的 M4 盖螺栓 （ 2 个） 3 利用 M4 × 14 螺 钉（ 2 个） 将支架安装件安装 到主机上 （两侧） 不要使用长度超出 14 mm 的螺钉 10 9 8 6 4 2 1
附
4
支架安装
安装方法
警 告
在 PW6001 主机上安装配件时，请使用 M4×14 mm的螺钉。
如果使用长度超过 14 mm 的螺钉，则可会导致主机内部损坏或触电事故。
•
主机属于重物，因此，请在支架上使用市售支撑角铁等进行增固。
•
请将放置面与本仪器通风孔（上面、侧面、底面）保持
20 mm以上的距离。
•
需要
M4×14 mm螺钉时，请垂询销售店（代理店）或最近的 HIOKI营业据点。
JIS
1

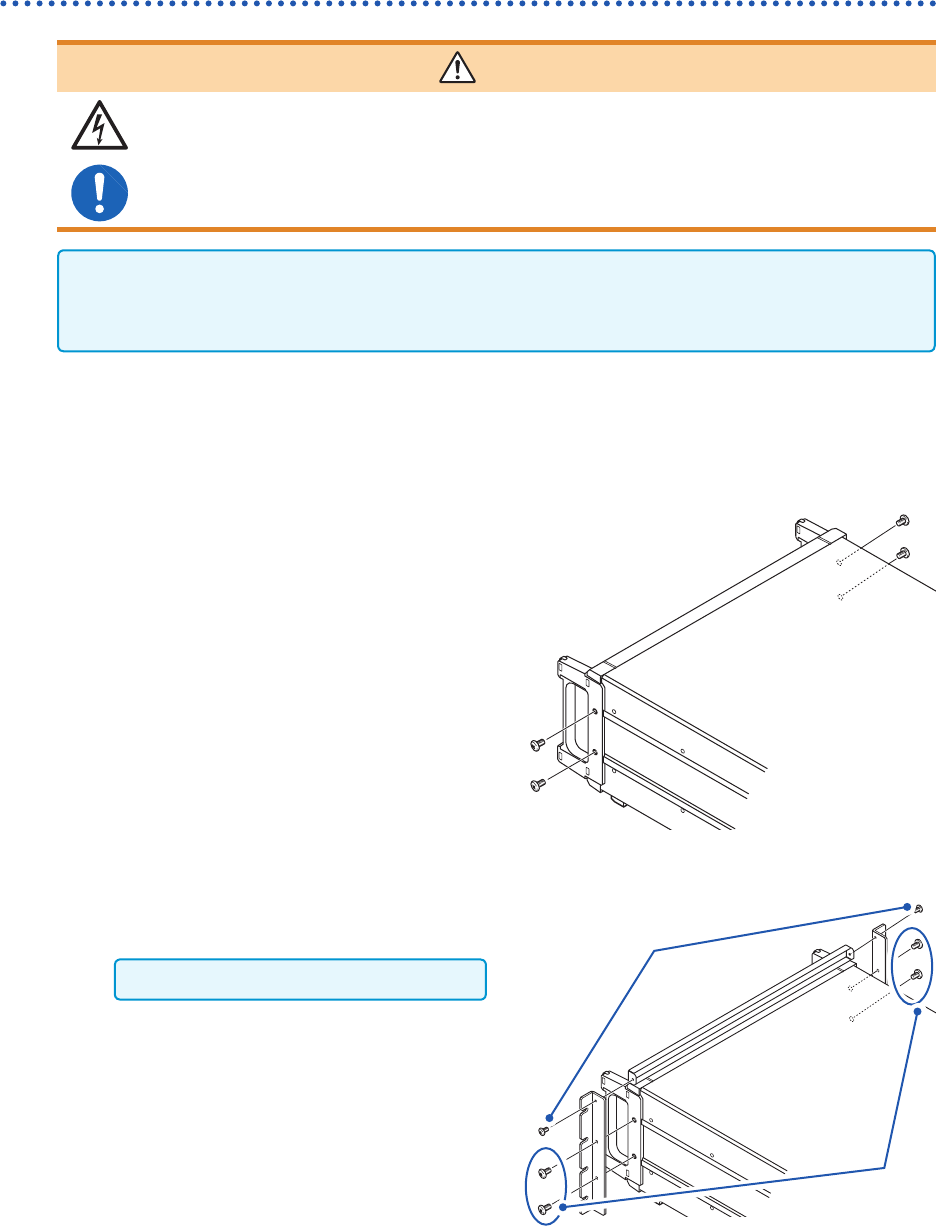

确认电源已关闭，然后拆下电缆和电源线
2
拆下把手部分的M4 盖螺栓（2 个）
3
利用M4×14 螺 钉（ 2 个）将支架安装件（左侧
用、右侧用）安装到主机上（两侧）
不要使用长度超出 14 mm 的螺钉
4
3
4
利用M3×8 螺钉安装支架安装件（连接用）
附
5
支架安装

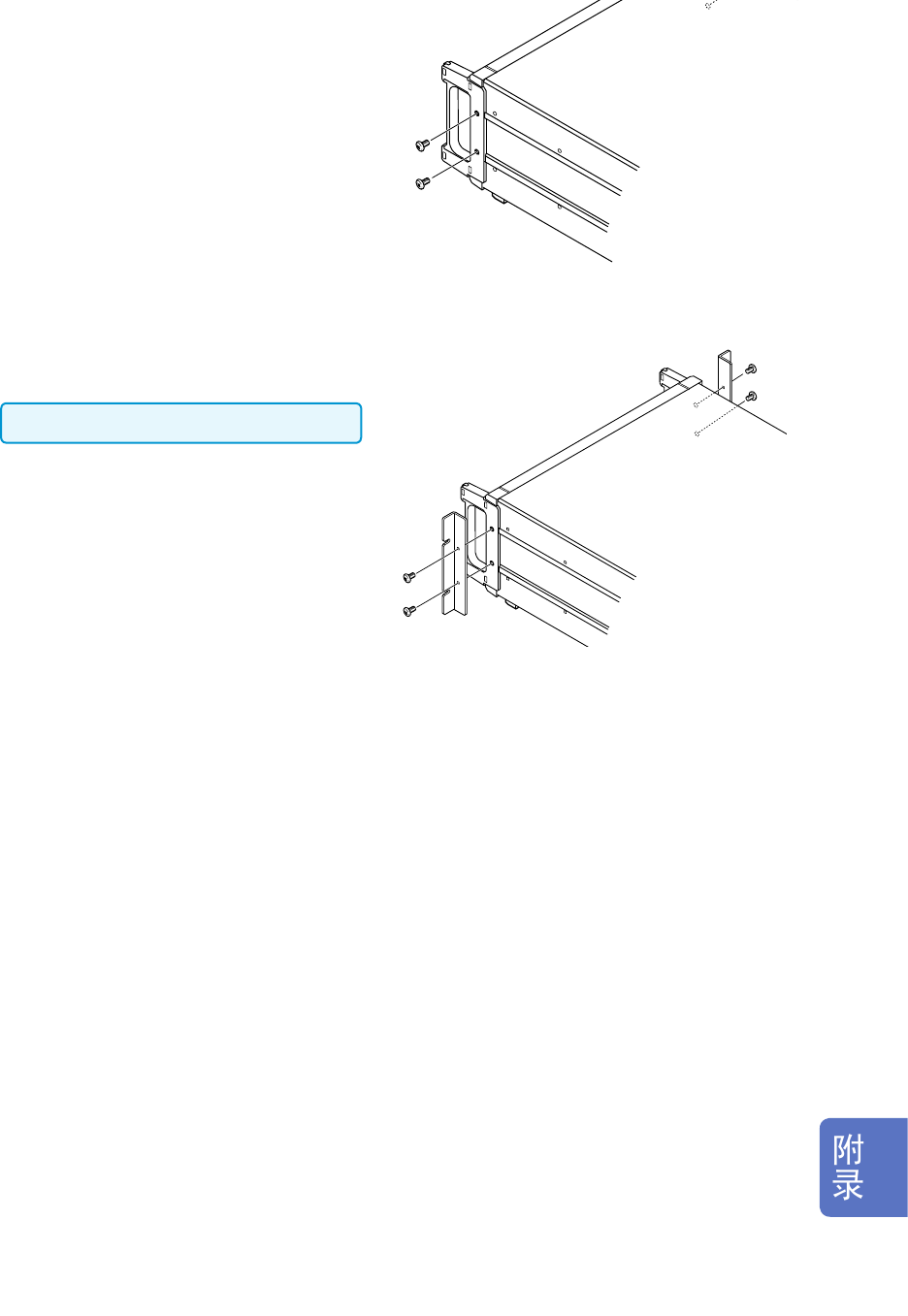

EIA
1
确认电源已关闭，然后拆下电缆和电源线
2
拆下手柄部分的M4 盖螺栓（2 个）
3
利用M4×14 螺 钉（ 2 个）将支架安装件安装
到主机上（两侧）
不要使用长度超出 14 mm 的螺钉
10
9
8
6
4
2
1
附
6
外观图
附录 2 外观图
450±2
430±2
177±2
190
±2 557±2
（单位 ：mm）
