同步接口（2台同步测量）

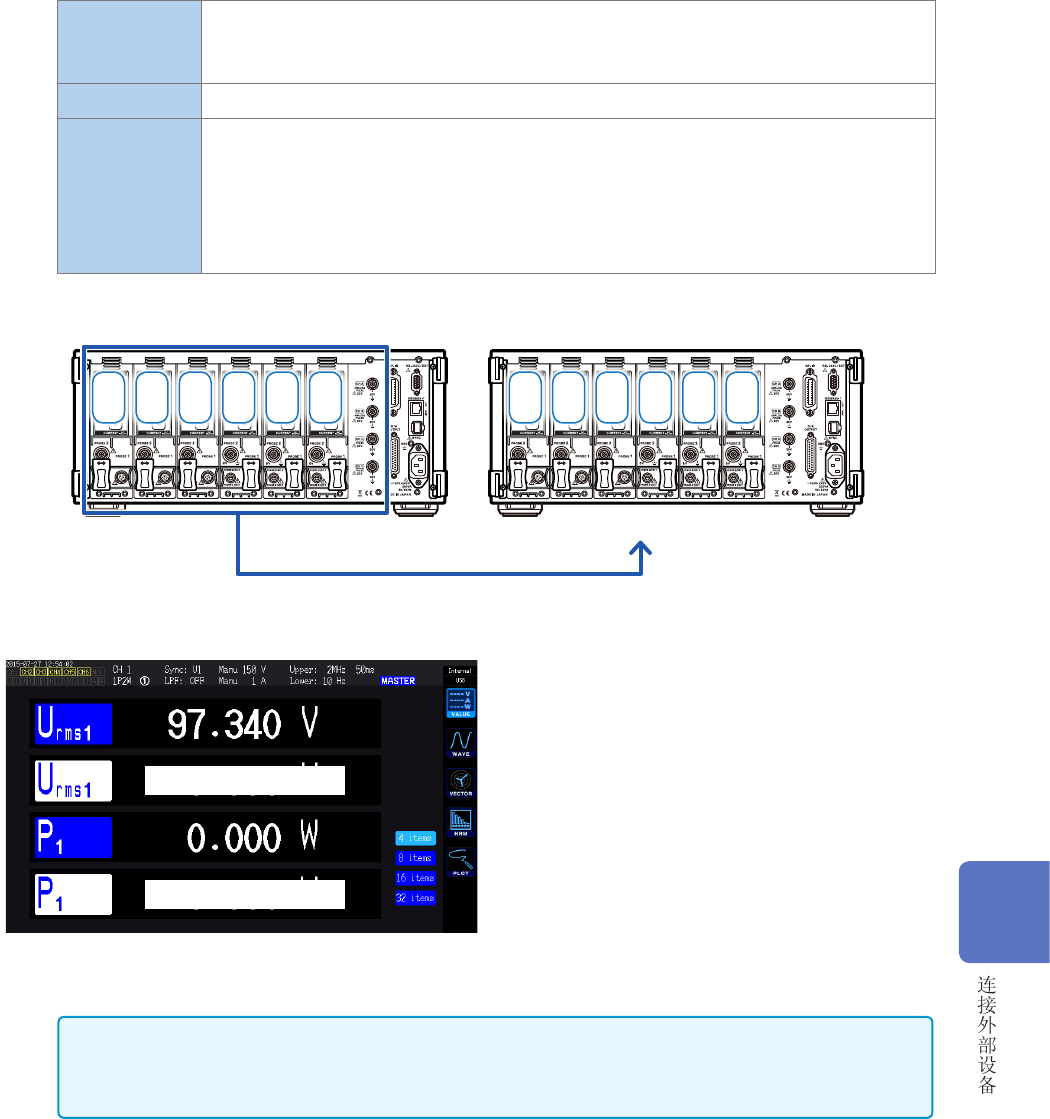

数值同步模式
同步项目
主机与副机的数据更新时序同步。
通过主机的 [START/STOP]键、[DATA RESET] 键操作，即使是副机也可以进行同步操
作。
延迟 主机与副机的同步时序最长延迟
20 µs。
功能
可在主机的下述功能中选择副机的基本测量项目。
•
定制画面的显示项目
•
保存到
U盘 / 内存中的项目
•
效率运算公式的项目（仅限于包括马达功率在内的有功功率）
•
用户定义运算的运算项目
•
模拟输出项目
传送基本测量项目的测量值
CH1
CH2
CH3
CH4
CH5
CH6
CH1
CH2
CH3
CH4
CH5
CH6
副机 主机
+
副机的测量值
副机的测量值
作为定制画面的显示项目，选择副机的测量值时，
项目名的颜色会反转显示。
•
不能在主机上显示副机的谐波测量值与波形。
•
不能在主机上确认、变更副机的设置。
•
主机与副机的保持功能、峰值保持功能是单独分开进行运作的。
8
166
同步接口（2台同步测量）

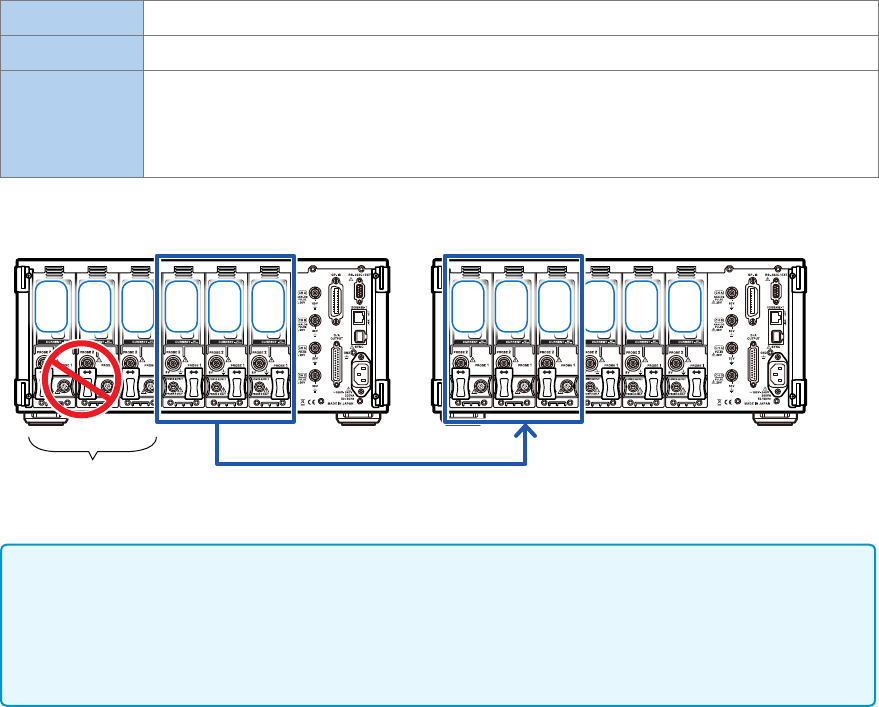

波形同步模式
同步项目 主机与副机的电压 / 电流波形采样时序同步。
延迟 采样时序最多延迟
5次采样。
功能
通过将副机的
CH1 ～ CH3电压 /电流采样波形传送到所有主机的 CH4 ～ CH6中，主机可
作为
6通道功率计进行操作。
除基本测量项目之外，也包括谐波测量或波形显示在内，都可进行与主机上配置的
CH4 ～
CH6输入相同的测量。
不使用
传送电压与电流的采样波形
CH1
CH2
CH3
CH4
CH5
CH6
CH1
CH2
CH3
CH4
CH5
CH6
副机 主机
•
主机或副机配备的通道为
3个以下时，不能使用波形同步模式。
•
不能将主机配备的
CH4 ～ CH6 的电压电流信号、副机配备的CH4 ～ CH6 的电压信号与副机
的马达输入信号用于测量。
•
包括测量在内，不能对副机进行副机解除以外的设置变更。
•
包括
D/A输出在内，完全不能使用副机接口。
167
使用 D/A 输出（仅限于带马达 &D/A 型号）（模拟输出与波形输出）
8.2 使用 D/A 输出（仅限于带马达 &D/A型号）（模拟输
出与波形输出）
本仪器的带马达 &D/A 型号可对任意测量值进行模拟输出，或直接对电压与电流波形进行波形输出。
模拟输出时，可根据数据更新速率记录长时间的变动。
波形输出时，可直接将按照5 MS/s采样的电压与电流波形作为1 MS/s 采样的波形进行输出，并可
与示波器等组合观测波形。
连接适合本仪器用途的设备
利用本仪器附带的 D-sub 用连接器连接 D/A输出端子以及适合用途的设备（示波器、数据采集仪与记
录仪等）。
连接之前，请务必切断本仪器与设备的电源以确保安全。连接之后，请接通本仪器与设备的电源。
关于输出电路
各输出端子的输出阻抗约为 100
Ω
。
连接记录仪与DMM 等情况下，请使用输入阻抗较大（1 M
Ω
以上）的端子。
参照 ：“10 规格”(第 199 页 )
D/A输出端子针配置
12345678910111213
1415161722
23
2425 18192021
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
22
23
24
25
18
19
20
21
针编号
输出
( )内表示波形输出时
针编号 输出
1 GND 14 GND
2 D/A1 (U1) 15 D/A13
3 D/A2 (I1) 16 D/A14
4 D/A3 (U2) 17 D/A15
5 D/A4 (I2) 18 D/A16
6 D/A5 (U3) 19 D/A17
7 D/A6 (I3) 20 D/A18
8 D/A7 (U4) 21 D/A19
9 D/A8 (I4) 22 D/A20
10 D/A9 (U5) 23 GND
11 D/A10 (I5) 24 GND
12 D/A11 (U6) 25 GND
13 D/A12 (I6)
输出端子
