1
测量流程
测量流程
使用之前，请务必参照“使用注意事项”（第 12 页）。
进行本仪器的设置与测量前的准备
•
“放置方法”（第
13页）
•
“
2.1 购买后首先进行的工作”（第 33页）
•
“
2.2 测量前的检查”（第 34页）
连接之前以及打开电源时，请务必进行检查。
•
“
2.3 连接电源线”（第 35页）
•
“
2.6 接通 / 关闭电源”（第40页）
为了进行高精度的测量，打开电源之后～执行调零之前，
请进行 30 分钟以上的预热。
接线
•
“
2.7 设置接线模式与电流传感器”（第 41页）
接线之前，请务必执行调零。
•
“
2.8 连接到测量线路上（调零）”（第 43页）
•
“
2.9 确认接线是否正确（接线检查）”（第 46页）
设置测量条件
•
“
3 查看测量值”(第 47 页 )
•
“
4 查看波形”(第 91 页 )
查看测量值
•
“
3 查看测量值”(第 47 页 )
•
“
4 查看波形”(第 91 页 )
保存数据
•
进行手动保存（第
140页）
•
通过实际时间控制进行保存（第
143页）
•
通过定时器控制进行保存（第
143页）
•
通过间隔控制进行保存（第
143页）
•
U盘、内存（第 135页）
分析数据
•
“
8 连接外部设备”(第 163 页 )
•
“
9 连接计算机使用”(第 183 页 )
2

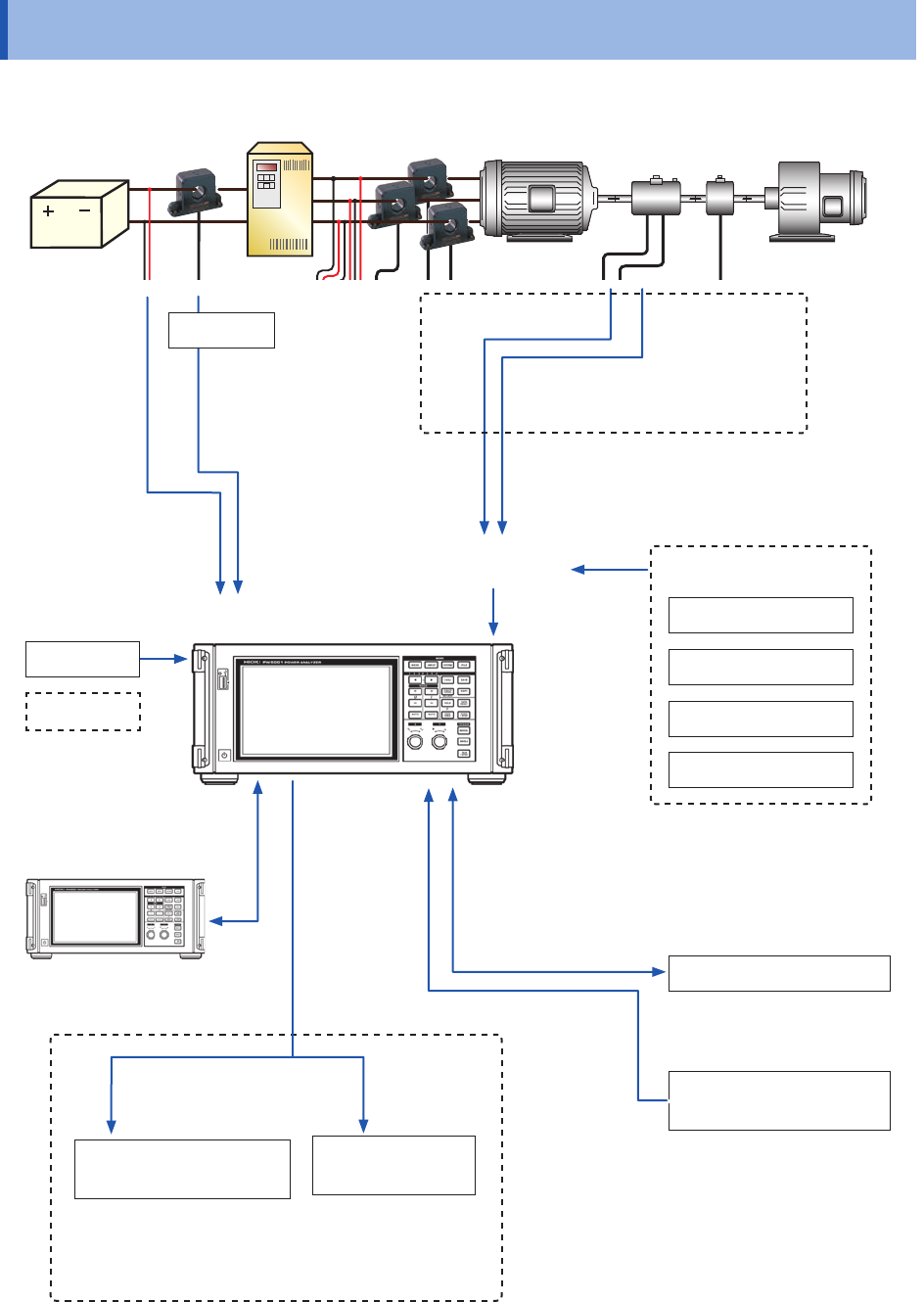

系统构成
系统构成
马达
变频器
电池
负载
编码器扭矩传感器
输入通道
D/A输出
马达输入
（外部输入）通道
马达输入
（仅限于带马达 &D/A型号）
马达输入
（仅限于带马达 &D/A型号）
电压输入 电流输入
输入其一
2台同步 通讯接口
•
LAN
•
GP-IB
•
RS-232C
PC
、控制器等
波形输出 模拟输出
示波器、
存储记录仪等
数据采集仪、
比较器等
外部控制
累计控制
Start/Stop/Reset
外部输入
日照计输出
温度计模拟输出
脉冲信号
波形用触发
电流传感器
U盘
内存
编码器信号扭矩传感器信号
3

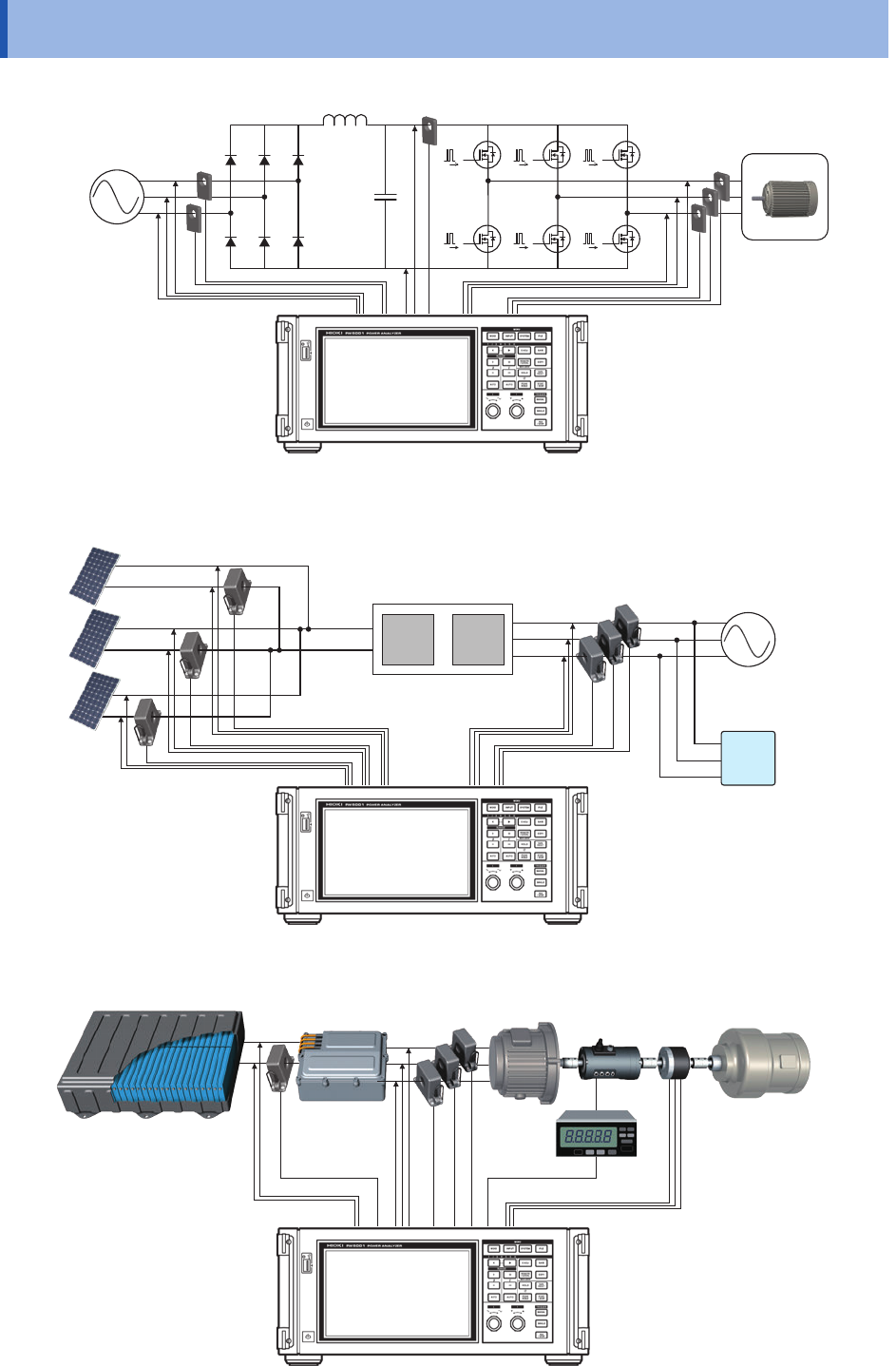

测量示例
测量示例
配备 SiC 的变频器的转换效率评估
马达
三相电源
测量 PV 用功率调节器的效率
变频器转换器
功率调节器
负载
电力系统
交流测量
直流测量
太阳能面板
EV或 HEV等的马达分析
变频器 马达
负载
脉冲
编码器
扭矩
传感器
电池
