8.2 使用 D/A 输出（仅限于带马达 &D/A型号）（模拟输
出与波形输出）
本仪器的带马达 &D/A 型号可对任意测量值进行模拟输出，或直接对电压与电流波形进行波形输出。
模拟输出时，可根据数据更新速率记录长时间的变动。
波形输出时，可直接将按照5 MS/s采样的电压与电流波形作为1 MS/s 采样的波形进行输出，并可
与示波器等组合观测波形。
连接适合本仪器用途的设备
利用本仪器附带的 D-sub 用连接器连接 D/A输出端子以及适合用途的设备（示波器、数据采集仪与记
录仪等）。
连接之前，请务必切断本仪器与设备的电源以确保安全。连接之后，请接通本仪器与设备的电源。

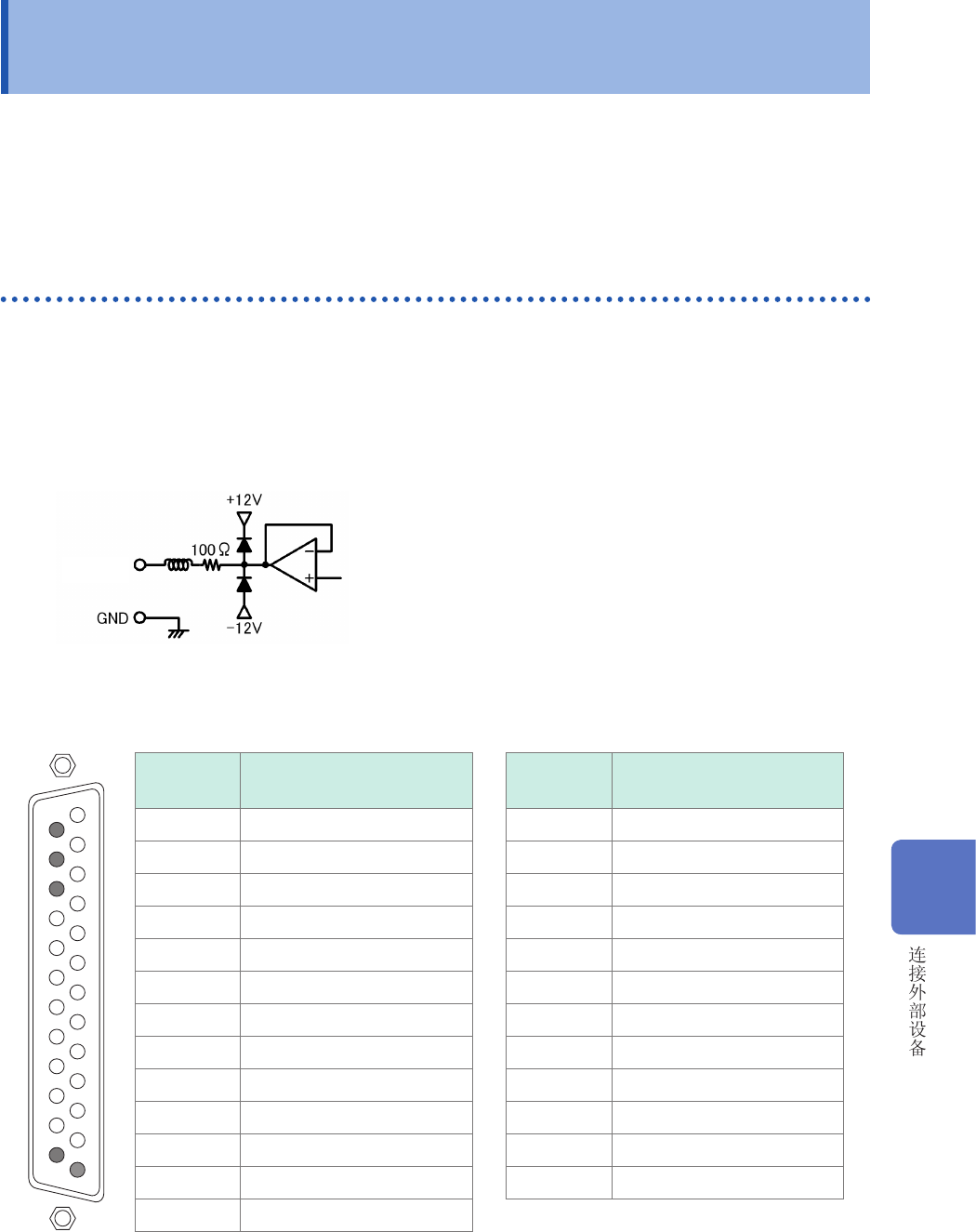

关于输出电路
各输出端子的输出阻抗约为 100
Ω
。
连接记录仪与DMM 等情况下，请使用输入阻抗较大（1 M
Ω
以上）的端子。
参照 ：“10 规格”(第 199 页 )
D/A输出端子针配置
12345678910111213
1415161722
23
2425 18192021
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
22
23
24
25
18
19
20
21
针编号
输出
(　)内表示波形输出时
针编号 输出
1 GND 14 GND
2 D/A1 (U1) 15 D/A13
3 D/A2 (I1) 16 D/A14
4 D/A3 (U2) 17 D/A15
5 D/A4 (I2) 18 D/A16
6 D/A5 (U3) 19 D/A17
7 D/A6 (I3) 20 D/A18
8 D/A7 (U4) 21 D/A19
9 D/A8 (I4) 22 D/A20
10 D/A9 (U5) 23 GND
11 D/A10 (I5) 24 GND
12 D/A11 (U6) 25 GND
13 D/A12 (I6)
输出端子
8
168
使用 D/A 输出（仅限于带马达 &D/A 型号）（模拟输出与波形输出）

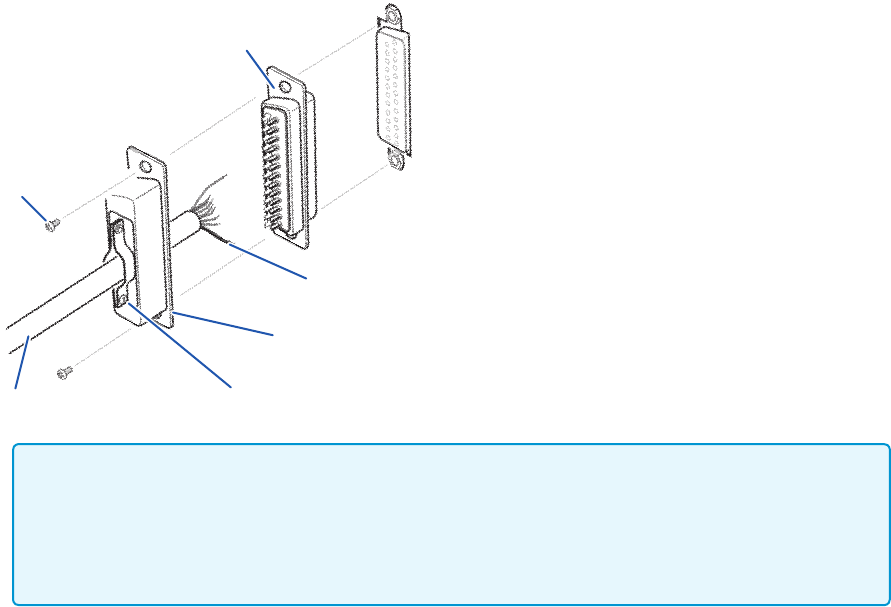

D/A输出端子的连接方法
焊接型连接器
电线
背面
连接器盖
电缆固定部分屏蔽电缆
螺钉
连接外部控制端子与输出端子时，请使用主机附
带的连接器（DB-25P-NR、DB19678-2R 日本
航空电子工业株式会社）或同等产品。
•
请牢固地焊接电线。
•
请务必用附带的螺钉
(M2.6 × 6) 固定连接器与连接器盖，以防止连接器脱落。
•
请握住连接器盖插拔连接器。
•
用于输出及外部控制的电缆请务必使用屏蔽电缆。
•
电缆的屏蔽线未接地时，请连接到上图所示的连接器盖上或电缆固定部分上。
169
使用 D/A 输出（仅限于带马达 &D/A 型号）（模拟输出与波形输出）
选择输出项目
选择 D/A 输出的输出项目。最多可选择 20个项目。
在设置画面的 D/A 输出中进行设置。
2
4
4
3
1
按下 [SYSTEM] 键
2
触摸 OUTPUT
3
进行波形输出的选择
ON
进行波形输出
OFF
不进行波形输出
（所有通道 模拟输出）
4
触摸要设置通道的项目
显示基本测量项目选择对话框。
5
触摸并选择设置项目
要取消时，按下 × 关闭。
项目 选择项目 内容
累积满量程
1/10、1/2、1、5、10、50、100、
500、1000、5000、10000
在模拟输出时输出累计值的情况下进行设置。
输出量程
1 V f.s., 2 V f.s.
设置相对于波形输出时的满量程输入的输出电压值。（第
171页）
•
选择波形输出时，波形输出固定为
1通道～ 12 通道 (D/A1 ～ D/A12)。模拟输出仅可选择 13通
道～ 20通道 (D/A13 ～ D/A20)。
•
可始终输出测量画面、设置画面、文件操作画面等任何画面中设置的项目。
•
D/A 输出项目中的D/A13 ～ D/A20 与 D/A 监视图形（第127 页）中的D/A 输出项目D/A13 ～
D/A20或 X-Y 图形（第 129页）中的 D/A13 ～ D/A16是联锁的。如果变更某1位置的设置项目，
其它位置的设置项目也会被变更。
•
同样，累计满量程的设置也与
D/A监视图形或 X-Y 图形联锁。如果变更某 1位置的设置，其它位
置的设置也会被变更。
关于模拟输出
•
将本仪器的测量值作为电平转换的直流电压进行输出。
•
电压输入与电流输入（电流传感器输入）之间相互绝缘。
•
可根据输出通道，从基本测量项目中选择
1个项目，输出 20 个项目（选择波形输出时为 8个项目）。
•
可与数据采集仪或记录仪组合，进行长时间的变动记录。
规格
输出电压（输出量程）
DC±5 V f.s.（有效输出范围为 1% f.s. ～ 110% f.s.）
（有关各项目的输出速率，请参照“输出速率”（第 171 页））
输出电阻 100
Ω
±5
Ω
输出更新速率 取决于选择项目的数据更新速率
