52
查看功率测量值，变更测量条件
AUTO 量程与 MANUAL 量程
量程的控制方法包括下述 2 种类型。
MANUAL 量程
（
[AUTO]键熄灭）
任意设置量程。
（分别按住电压
U、电流 I[RANGE] 键的 [+]或 [-]，直至变为要设置的量程）
AUTO 量程
（
[AUTO]键点亮）
根据输入自动将各接线的电压量程与电流量程设为最佳量程。
（按下
[RANGE]键的 [AUTO]键）

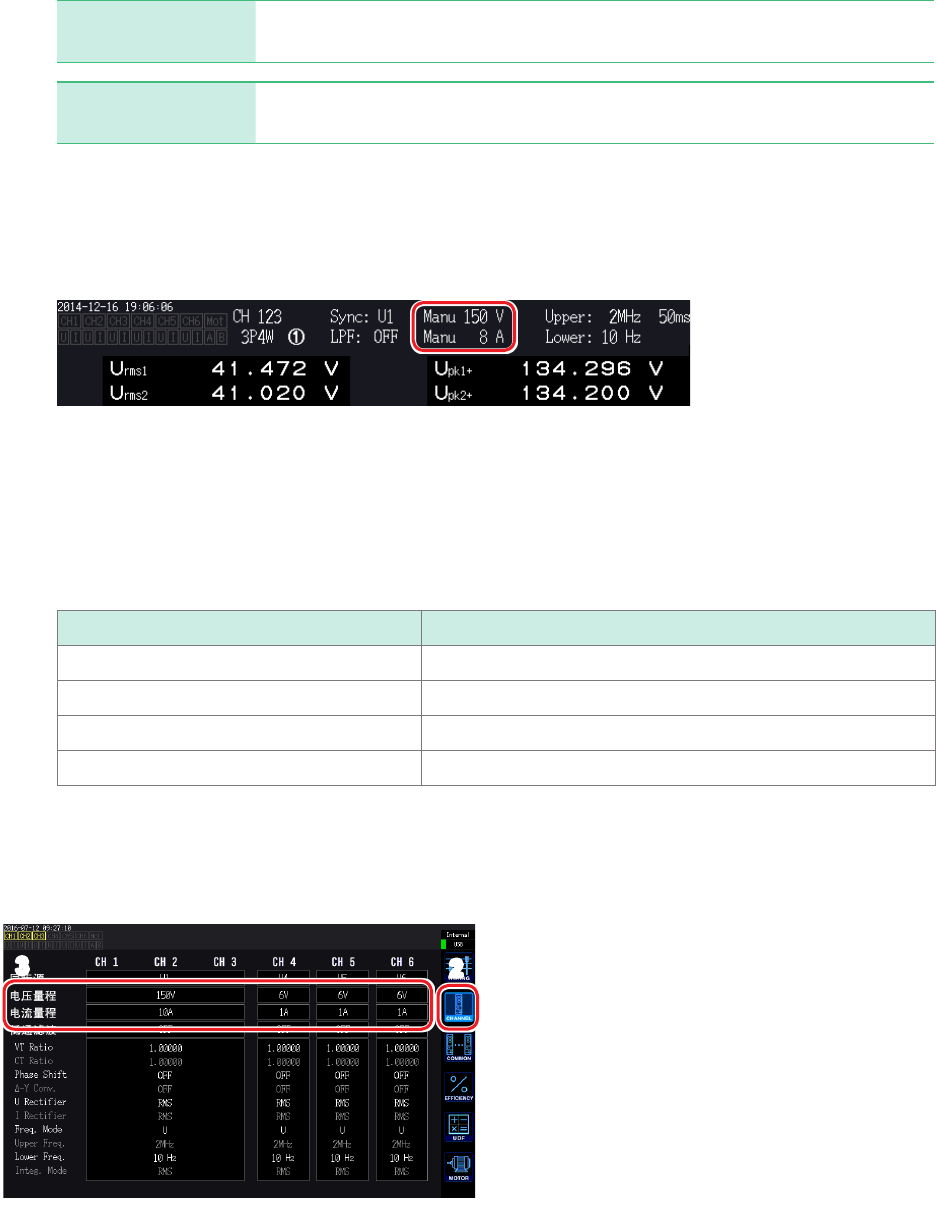

量程显示
在测量画面中，下述位置的设置指示灯始终显示电压与电流量程。
显示的量程等信息为通道 LED 点亮的通道信息。
功率量程
有功功率 P、视在功率 S、无功功率 Q三者通用，均适用功率量程。
按如下所述，根据电压量程、电流量程以及接线的组合确定功率量程。
参照 ：“功率量程构成”（第 228页）
例 ：有功功率 P 时（ S、Q也同样如此） 功率量程
P1/P2/P3/P4/P5/P6 电压量程 × 电流量程
P12/P34/P45/P56 2 × 电压量程 × 电流量程
3V3A、3P3W3M的 P123/P456 2 × 电压量程 × 电流量程
3P4W的 P123/P456 3 × 电压量程 × 电流量程
输入设置画面中的量程设置
除 1P2W 以外，组合多个通道进行接线时，组合的各通道强制变为同一量程。
3
2
1

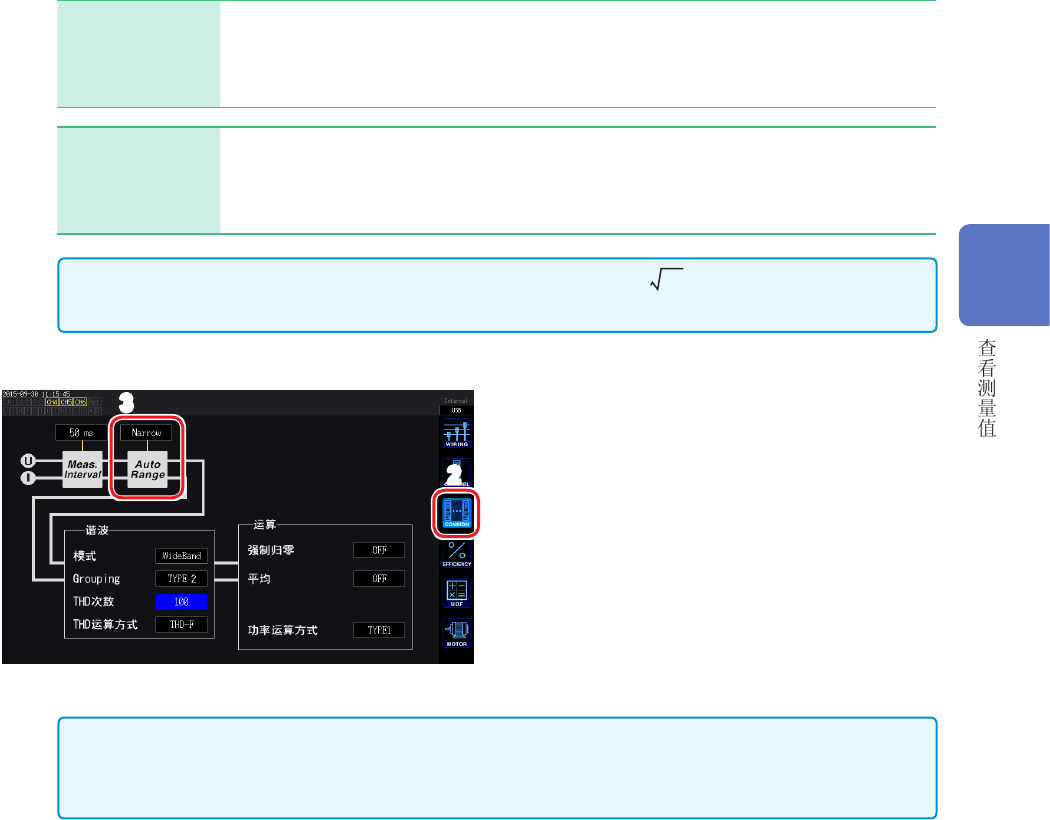

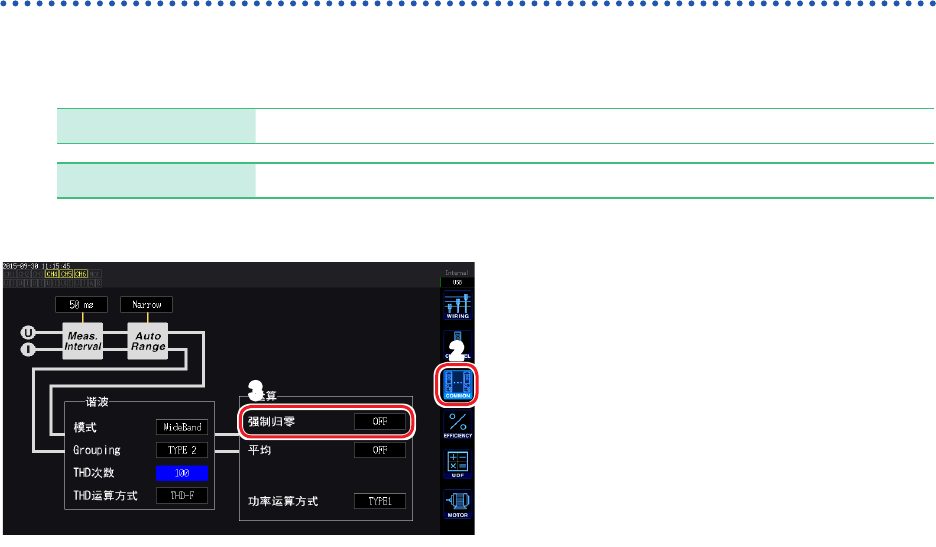

按下 [INPUT] 键
2
触摸 CHANNEL
3
触摸要设置接线的电压量程或
电流量程，选择要设置的内容
53
查看功率测量值，变更测量条件
AUTO 量程范围
变更 AUTO 量程的工作模式。
Narrow
（初始设置）
•
要始终以最佳量程进行高精度的测量时选择。
•
接线内部超出峰值或
rms 值超出 105%f.s.时，将量程提高 1 档
•
接线内的
rms 均为 40% f.s.以下时，将量程降低 1档（但是在较低的量程下超出峰值时
不降低量程）
Wide
•
变动激烈且频繁切换量程时选择。
•
接线内部
超出峰值或 rms值超出 110%f.s.时，将量程提高 1档
•
接线内的
rms 均为 40% f.s.以下时，将量程降低 2 档
（
但是在较低的量程下超出峰值时不降低量程）
∆
-Y转换功能为 ON 时（第 120页），电压量程降低根据量程乘以 1/
3
倍（ 约 0.57735倍）进行判
定。
2
3
1
按下 [INPUT] 键
2
触摸 COMMON
3
触摸 Auto Range
•
即使将
AUTO 量程范围设为 Wide，仍频繁切换量程时，建议在 MANUAL量程下设置量程。
参照 ：“设置量程”（第 51页）
•
开始累计之后，固定为当时的量程，
AUTO 量程被解除。
3
54
查看功率测量值，变更测量条件
设置零点抑制
对于针对量程的小于设置值的值，按零处理。
要针对量程测量较小的输入时，请设为 OFF。
OFF 不设置零点抑制。
0.1% f.s.、0.5% f.s. 将针对量程小于设置值的值设为零。
2
3
1
按下 [INPUT] 键
2
触摸 COMMON
3
触摸强制归零，选择要设置的内容
