43
连接到测量线路上（调零）
2.8 连接到测量线路上（调零）
接线之前请务必阅读“使用注意事项”（第12页）。
接线之前，请务必执行调零。
接下来根据画面中显示的接线图，将电压线与电流传感器连接到测量线路上。
为了正确地进行测量，请根据接线图进行接线。设置接线模式之后显示接线图。
参照 ：“2.7 设置接线模式与电流传感器”（第 41页）
重要事项
接线图画面中显示的相名称为“
A、B、C”。请根据“R、S、T”与“ U、V、W”等使用名称适当地
进行接线。
调零与消磁 (DMAG)
为了满足本仪器的精度规格，预热（约 30分钟以上）之后执行电压与电流测量值的调零。连接可测量
AC/DC的电流传感器时，也同时进行电流传感器的消磁 (DMAG)。
3
1
按下 [MEAS] 键
CH1 ～ CH6点亮时，执行电压与电流的调零。
AB点亮时，马达输入通道被调零。
每按下
/
，
都会切换显
示的通道。
2
按下 [0ADJ] 键
显示确认对话框。
3
在确认对话框中确定设置
是
执行
否 取消
会显示
“调整中…”， 约 30秒结束显示。
•
请将电流传感器连接到本仪器上，然后执行。
（需包括电流传感器进行电流测量值的补偿）
•
连接可利用调零用旋钮等进行调零的电流传感器时，请首先在电流传感器侧进行调整，然后在本
仪器上执行调零。
•
请在连接到测量线路之前执行调零。
（需在没有电压与电流输入的状态下执行调零）
•
为了高精度地进行测量，建议在规格范围内的环境温度下进行调零。
•
所有输入通道的所有量程被同时调零。
2
44
连接到测量线路上（调零）

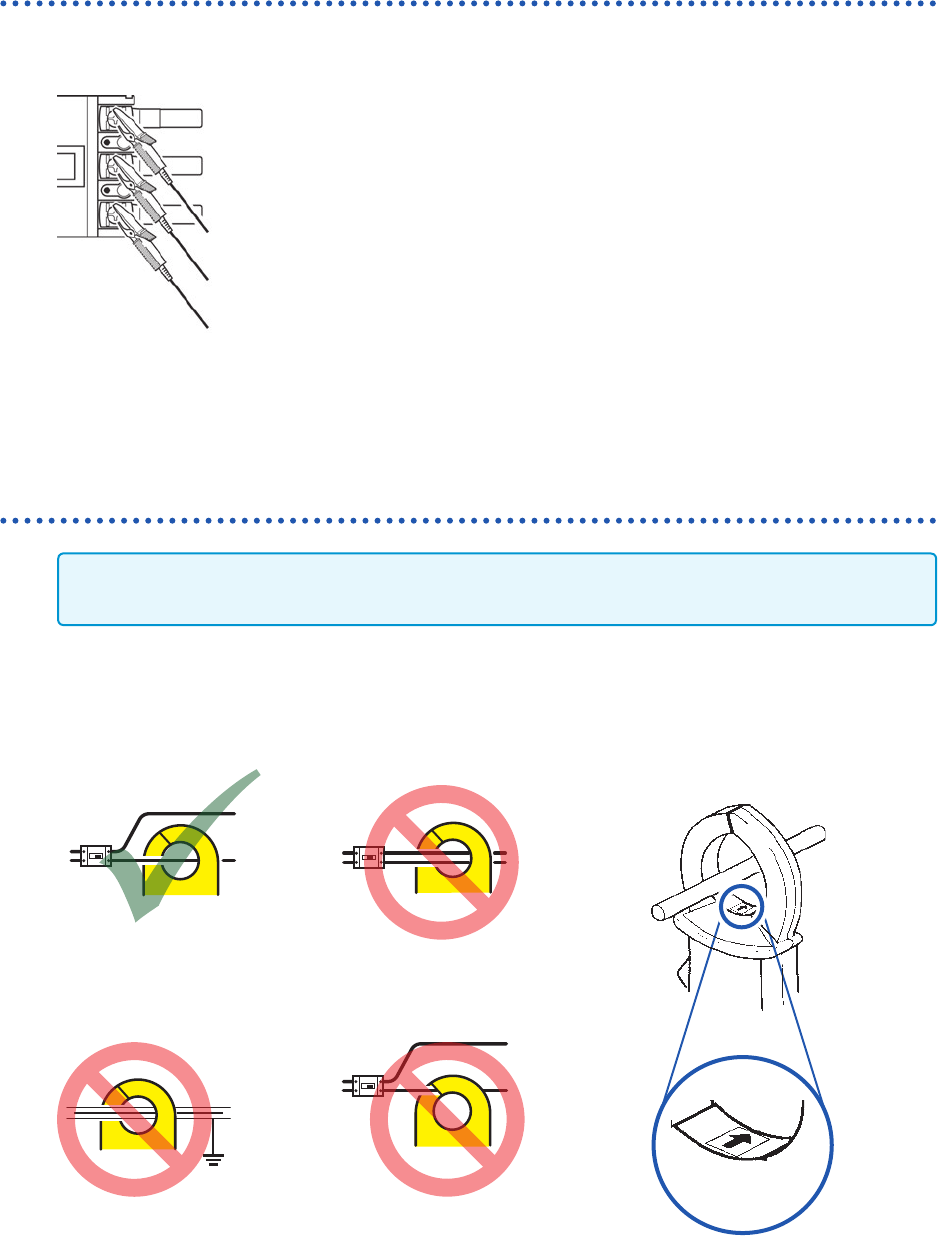

将电压线连接到测量线路上
例 ：断路器的次级侧
请可靠地夹在电源侧螺钉或配线条等金属部分上。
L9438-50 电压线
将电流传感器连接到测量线路上
重要事项
夹紧时，请将电流方向标记朝向负载侧。
请务必只夹住 1 个导体。
同时夹住单相（2个）、三相（3个）时，不能进行测量。
OK
NO
NO
NO
OK
NO
NO
NO
电流方向标记
负载侧
导体
电源侧
45
连接到测量线路上（调零）

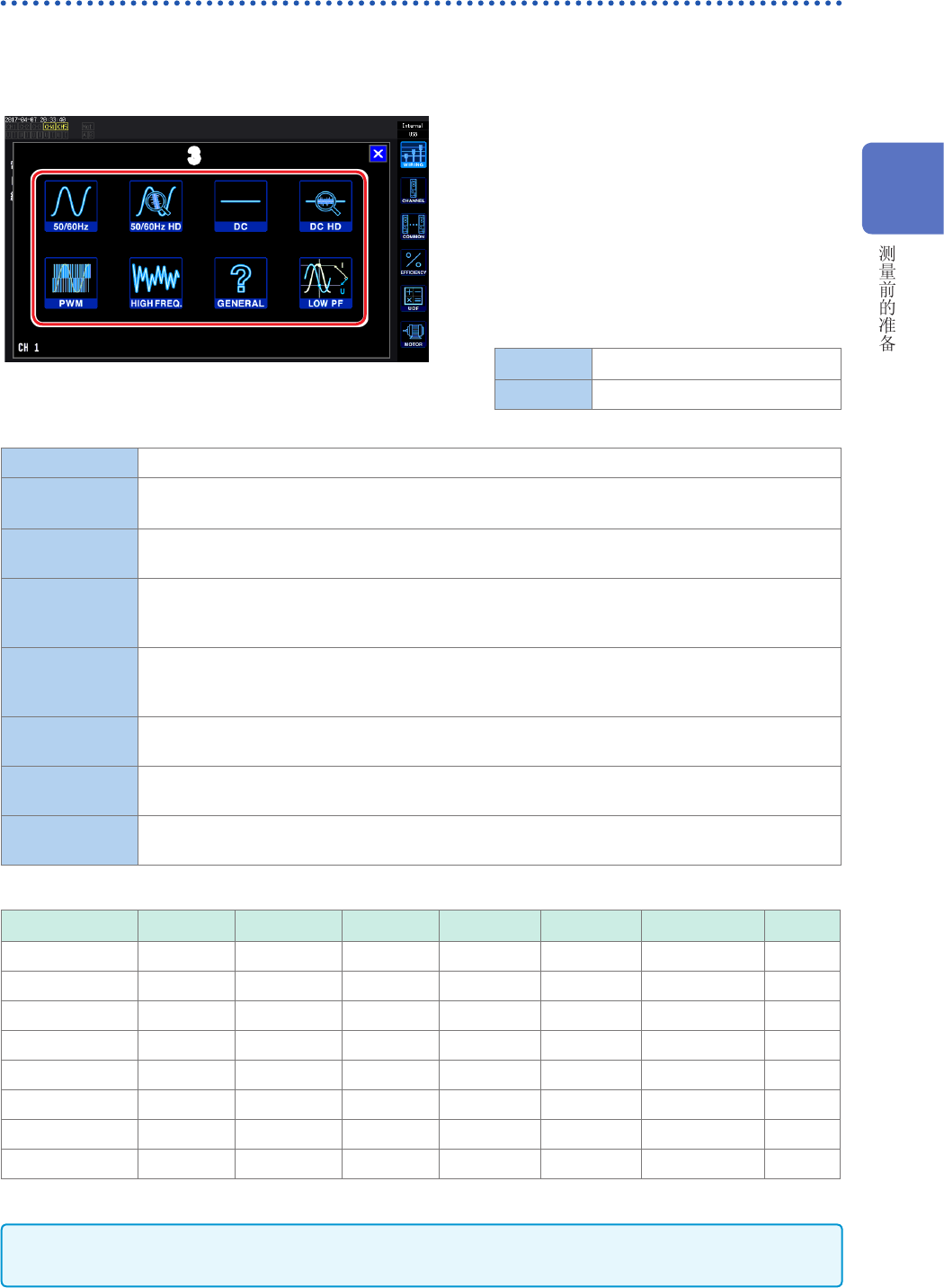

进行简易设置
根据选中的线路，将下述设置设为典型设置。（同步源、电压 /电流的AUTO 量程、测量上限 / 下限频
率、累计模式、整流方式、LPF）
这在初次使用本仪器或测量与上次不同的测量线路时非常方便。
3
1
按下 [INPUT] 键
2
触摸 WIRING
3
触摸要测量线路的接线图，设置测量线路
的类型
显示确认对话框。
4
在确认对话框中确定设置
是
执行
否 取消
50/60 Hz 利用宽频带来测量工频电源线。
50/60 Hz HD
•
对工频电源线进行高精密测量。
•
用于在单一量程下测量电流电平发生较大变化的线路。
尤其会提高低电平输入时的分辨率。
DC
•
利用宽频带测量直流线路。
•
只能选择
1P2W。
DC HD
•
对直流线路进行高精密测量。
•
用于在单一量程下测量电流电平发生较大变化的线路。尤其会提高低电平输入时的分辨率。
•
只能选择
1P2W。
PWM
•
测量
PWM线路。
•
将基本频率设为
1 Hz ～ 1 kHz，设为不与 1 kHz以上的载波频率同步。
•
建议使用传感器相位补偿功能，以进行正确的测量。
HIGH FREQ.
•
测量频率大于
10 kHz的高频。
•
建议使用传感器相位补偿功能，以进行正确的测量。
GENERAL
•
测量上述以外的线路。
•
建议使用传感器相位补偿功能，以进行正确的测量。
LOW PF
•
测量变压器或电抗器等感应性负载（低功率因数）的功耗。
•
建议使用传感器相位补偿功能，以进行正确的测量。
设置内容
同步源 AUTO 量程 上限频率 下限频率 累计模式 整流方式 (U/I) LPF
50/60 Hz
电压 Auto 100 Hz 10 Hz RMS RMS/RMS OFF
50/60 Hz HD
电压 Manual 100 Hz 10 Hz RMS RMS/RMS 50 kHz
DC DC Auto 100 Hz 10 Hz DC RMS/RMS OFF
DC HD DC Manual 100 Hz 10 Hz DC RMS/RMS 5 kHz
PWM
电压 Auto 1 kHz 1 Hz RMS MEAN/RMS 500 kHz
HIGH FREQ.
电压 Auto 2 MHz 10 kHz RMS RMS/RMS OFF
GENERAL
电压 Auto 2 MHz 0,1 Hz RMS RMS/RMS OFF
LOW PF
电压 Auto 2 MHz 1 Hz RMS RMS/RMS OFF
取消 ：按下 [ESC]
开始测量之前，请确认已设置的内容。另外，请根据需要进行相应的设置。
2
