105
查看 FFT 分析结果
可进行
FFT分析的最高频率会因采样速度 (Freq.) 的设置而发生下述变化。（表中的频率 - 频率分辨
率）为最大分析频率。
采样 5 MS/s 2.5 MS/s 1 MS/s
500 kS/s
250 kS/s
100 kS/s
50 kS/s 25 kS/s 10 kS/s
最高频率
（电压与电流）
2 MHz 1 MHz
400 kHz
200 kHz 100 kHz 40 kHz 20 kHz 10 kHz 4 kHz
最高频率
（马达输入）
20 kHz 20 kHz 20 kHz 20 kHz 20 kHz 20kHz 20 kHz 10 kHz 4 kHz
由于马达输入的模拟波形采样速度最大为 50 kS/s，因此，可进行 FFT分析的最高频率与电压 / 电
流波形不同。
另外，通过采样速度设置与点数设置相组合，进行 FFT 分析的频率分辨率会发生如下变化。
电压与电流波形
采样
点数
5 MS/s 2.5 MS/s 1 MS/s
500 kS/s
250 kS/s
100 kS/s
50 kS/s 25 kS/s 10 kS/s
1000 5 kHz 2.5 kHz
1 kHz
500 Hz 250 Hz 100 Hz 50 Hz 25 Hz 10 Hz
5000 1 kHz 500 Hz
200 H
z 100 Hz 50 Hz 20 Hz 10 Hz 5 Hz 2 Hz
10000 500 Hz 250 Hz
100 Hz
50 Hz 25Hz 10 Hz 5 Hz 2.5 Hz 1 Hz
50000 100 Hz 50 Hz 20 Hz 10 Hz 5 Hz 2 Hz 1 Hz 0.5 Hz 0.2 Hz
马达输入波形
采样
点数
5 MS/s ～ 50 kS/s 25 kS/s 10 kS/s
1000 50 Hz 25 Hz 10 Hz
5000
10 Hz 5 Hz 2 Hz
10000
5 Hz 2.5 Hz
1 Hz
50000
1 Hz 0.5 Hz 0.2 Hz
由于马达输入的模拟波形采样速度最大为50 kS/s，因此，可进行 FFT 分析的频率分辨率与电压 /
电流波形不同。
•
在存储模式
( 第 95 页、第 96 页 ) 下选择P-P 时，使用Peak-Peak 压缩后的MAX 值进行FFT
分析。此时，画面上会显示 标记。
•
在存储模式下选择
DECI时，自动设置基于采样设置的本仪器内部的数字抗混叠滤波器。因此，即
使采样设置延迟，也可以抑制混叠的影响。
存储模式为 P-P 时，不设置数字抗混叠滤波器。
•
仅在显示
WAVE+FFT画面时进行 FFT 运算。因此，该画面中的波形显示更新等可能会变慢。
4
106
查看 FFT 分析结果
显示 FFT分析结果的数值
分别按电压与电流电平从高到低的顺序，拾取10 个 FFT 分析结果的数值来显示频率与电平。（以下
记为 FFT 峰值显示）
为带马达 &D/A 型号时，也可以按相同的方式显示模拟输入信号的 FFT分析结果。
2
1
可使用 LAN、GP-IB与 RS-232C讲 FFT TOP10 的测量
值传送到计算机中。
1
触摸 FFT TOP10
FFT TOP10
窗口打开。
显示位数 ： 6位
与对象波形的量程联锁。
显示项目 ： 频率、电平
设置 FFT分析结果显示的 ON/OFF
可对 FFT 分析结果的显示进行 ON/OFF操作。
2
1
1
触摸 FFT SETUP
2
按显示项目触摸 ON 或 OFF进行切换
107
查看 FFT 分析结果

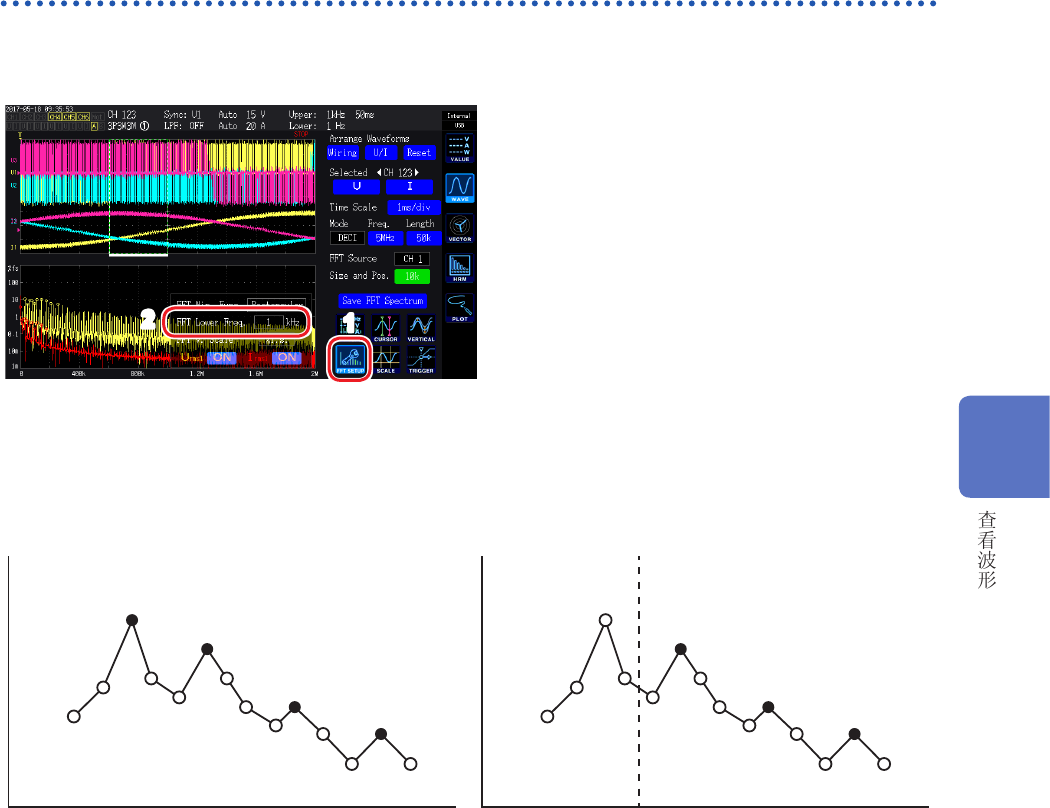

设置 FFT峰值显示的下限频率
设置用于进行 FFT 峰值显示的下限频率。下限频率为 0 Hz ～ 2000 kHz，可 按 1 kHz刻度进行设置。
2
1
1
触摸 FFT SETUP
2
触摸 FFT Lower Freq.
利用数字键输入下限频率。
FFT峰值显示的数值是指，针对电压、电流与马达输入波形，2 个相邻数据的电平低于自身数据时，
识别为峰值，并从峰值电平较高的数据一方取得 10 个数据。
此时，如果是低于 FFT 分析下限频率设置的频率，则不对其进行峰值显示。
电平
频率
(1)
(2)
(3)
(4)
FFT分析下限频率
(FFT Lower Freq.)
(1)
(2)
(3)
4
