11 7 保持 / 峰值保持功能 峰值保持功能 如果按下 [PEAK HOLD] 键，则会进入峰值保持状态。仅对超出过去最大值的项目进行更新 。用于 希望毫无遗漏地捕获冲击电流等瞬间数值增大的情形。 峰值保持期间， [PEAK HOLD] 键点亮为红色， 画面的操作状态指示灯中的 PEAK HOLD 标记点亮。 参照 ： “ 通用画面显示 ” （第 29 页） 峰值保持状态的解除 如果在峰值保持期间再次按下 [PEAK HOLD] 键，…
116
保持 /峰值保持功能
保持期间的操作
•
下述测量值也适用保持期间的测量值。
1. 存储器中保存的测量值
2. 通过通讯取得的测量值
3. 模拟输出的测量值
•
波形、时钟、超出峰值显示被更新。
•
下述情况下，利用最新的内部数据进行数据更新。
1. 按下 [PEAK HOLD] 键时
2. 到达时间控制功能的间隔时间时
3. 检测到外部控制信号的 HOLD信号时
•
设置间隔时的自动保存是指保存即将进行更新之前的数据。
•
在内部继续进行平均处理或累计运算。
•
不能对量程或
LPF等影响测量值的设置进行变更。
•
量程设置为
AUTO 时，AUTO 量程被解除，并固定为按下 [HOLD] 键时的量程。
•
不能并用峰值保持功能。
•
不会影响波形画面中显示的波形或
D/A输出波形。
•
要保持时，被保持的数据不是按下
[HOLD] 键时显示的数据，而是按下[HOLD] 键时进行内部
保持的各数据更新速率的数据。
117
保持 /峰值保持功能

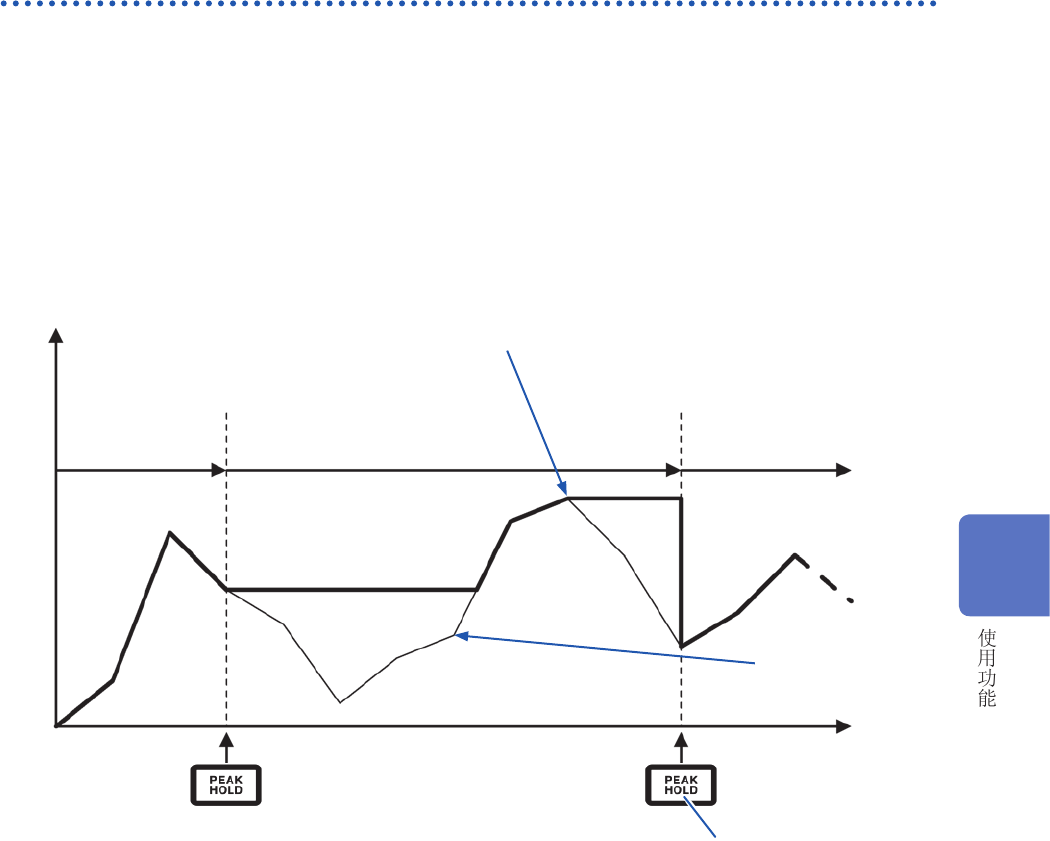

峰值保持功能
如果按下[PEAK HOLD] 键，则会进入峰值保持状态。仅对超出过去最大值的项目进行更新。用于
希望毫无遗漏地捕获冲击电流等瞬间数值增大的情形。
峰值保持期间，[PEAK HOLD] 键点亮为红色，画面的操作状态指示灯中的PEAK HOLD 标记点亮。
参照 ：“通用画面显示”（第 29页）
峰值保持状态的解除
如果在峰值保持期间再次按下 [PEAK HOLD] 键，则会解除峰值保持状态。
在继续进行内
部测量。
如果超出过去最大值，则会对该项目
的显示值进行更新。
显示值
内部测量值
时间
更新更新
开始峰值保持
峰值保持
解除峰值保持
显示值
解除峰值保持 ：
再次按下 [PEAK HOLD] 键
5
118
保持 /峰值保持功能

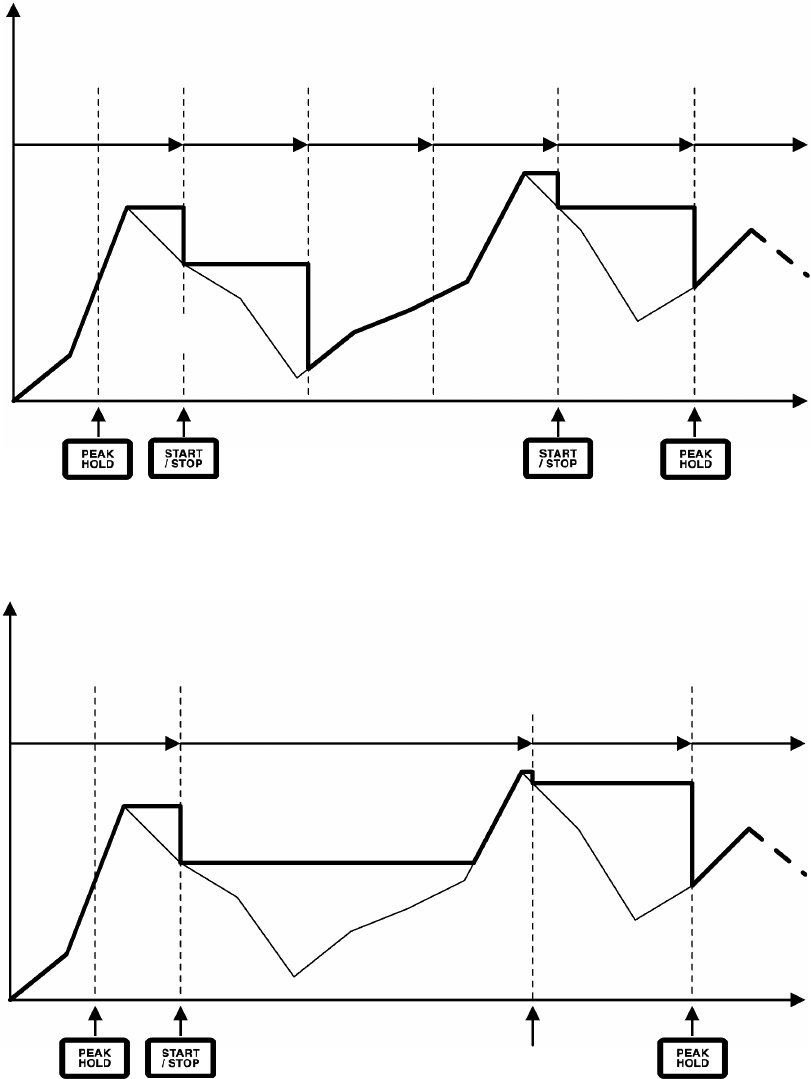

与时间控制功能组合
设置间隔时，可测量间隔时间内的最大值。
设置定时器时间与实际时间控制时间时，显示开始时间～停止时间之间的最大值。
显示值
内部测量值
间隔开始 间隔结束
时间
更新
开始峰值保持
间隔时间 间隔时间 间隔时间
解除峰值保持
显示值
显示值
内部测量值
定时器结束
定时器开始
时间
更新测量最大值
定时器结束
开始峰值保持 解除峰值保持
显示值
