95
设置波形显示的变更与记录
时间轴的设置
利用时间轴 (Time Scale)、存储模式 (Mode)、采样速度 (Freq.) 与记录长度 (Length) 设置波形
的时间轴。
利用 Time Scale 显示已设置的时间轴。
根据显示的波形变更设置，并用红色字符显示波形与设置处
于不同状态的项目。
触摸并选择各项目
马达模拟波形的采样速度为50 kS/s。
采样速度
设置高于 50 kS/s 时，用相同的值进行补充并显示。
项目 选择项目 内容
Time Scale
（时间轴）
20 µs/div
、
40 µs/div
、
100 µs/div
、
200 µs/div
、
400 µs/div
、
500 µs/div
、
1 ms/div
、
2 ms/div
、
4 ms/div
、
5 ms/div
、
10 ms/div
、
20 ms/div
、
40 ms/div
、
50 ms/div
、
100 ms/div
、
200 ms/div
、
400 ms/div
、
500 ms/div
、
1s/div
、
2 s/div
、
4 s/div
、
5 s/div
、
10 s/div
设置方法 ：
（
X旋转旋钮 ：点亮为绿色）
转动旋转旋钮 ：选择
按下旋转旋钮 ：确定→熄灭
已转动旋钮进行选择时，会强制变更为采样频率较高、
存储长度较长的设置。
Mode
（存储模式）
P-P
对 5 MS/s 的波形进行Peak-Peak 压缩 ( 第 96 页 )
并予以保存。
即使降低采样速度，也可以再现保留波形峰值信息的
正确波形。对
Peak-Peak压缩后的波形进行触发。
DECI
以设置的采样速度增大 5 MS/s波形的间隔并进行保
存。（单纯间隔
Decimation in frequency）
可能会因要测量的波形而发生混叠
(第 96 页 )。
为接近通常示波器的操作。
Freq.
（采样速度）
5 MHz、2.5 MHz、1 MHz、
500 kHz
、250 kHz、100 kHz、
50 kHz
、25 kHz、10 kHz
设置方法 ：
（
X旋转旋钮 ：点亮为绿色）
转动旋转旋钮 ：选择
按下旋转旋钮 ：确定→熄灭
1 k = 1000次采样数据
1次采样数据 = 1 字
Length
（记录长度）
1k、5k、10k、50k、100k、500k、
1M
（单位 ：字）
如果以设置的采样速度对记录长度部分进行记录，则会显示波形。
因采样速度与记录长度的设置而导致记录时间为 4 秒以上时，会实时显示记录期间的波形。
4
96
设置波形显示的变更与记录
Peak-Peak 压缩
MAX値
MIN値
5 MS/s のサンプリング値
500 kS/sの
波形描画
MAX値
MIN値
MAX值
绘制500
kS/s
的波形
MIN值
MIN值
MAX值
5 MS/s的采样值
对 5 MS/s 进行 Peak-Peak压缩为 500 kS/s 的操作时
即使变更采样速度的设置，本仪器内部仍始终以5
MS/s
的速度进行采样。
Peak-Peak压缩是指，降低采样速度时，并不通
过 5 MS/s的波形单纯地增大间隔，而是保存区间
内 MAX/MIN 值的方法。
使用这种方法之后，即使降低采样速度，也可以
再现保留压缩前波形峰值信息的正确波形。
所保存的波形数据的数据数 ：每 1 个点保存左图所
示的 MAX 值与 MIN值 2 个数据。
混叠
采样点
实际输入信号
观测波形
因采样速度相对于输入信号的同步过慢而引起混
叠。
采样速度
如果测量信号的变化比采样速度快，则将某频率
记录为实际上不存在边界的滞后信号变化。
这一现象被称为混叠。
97
设置波形显示的变更与记录

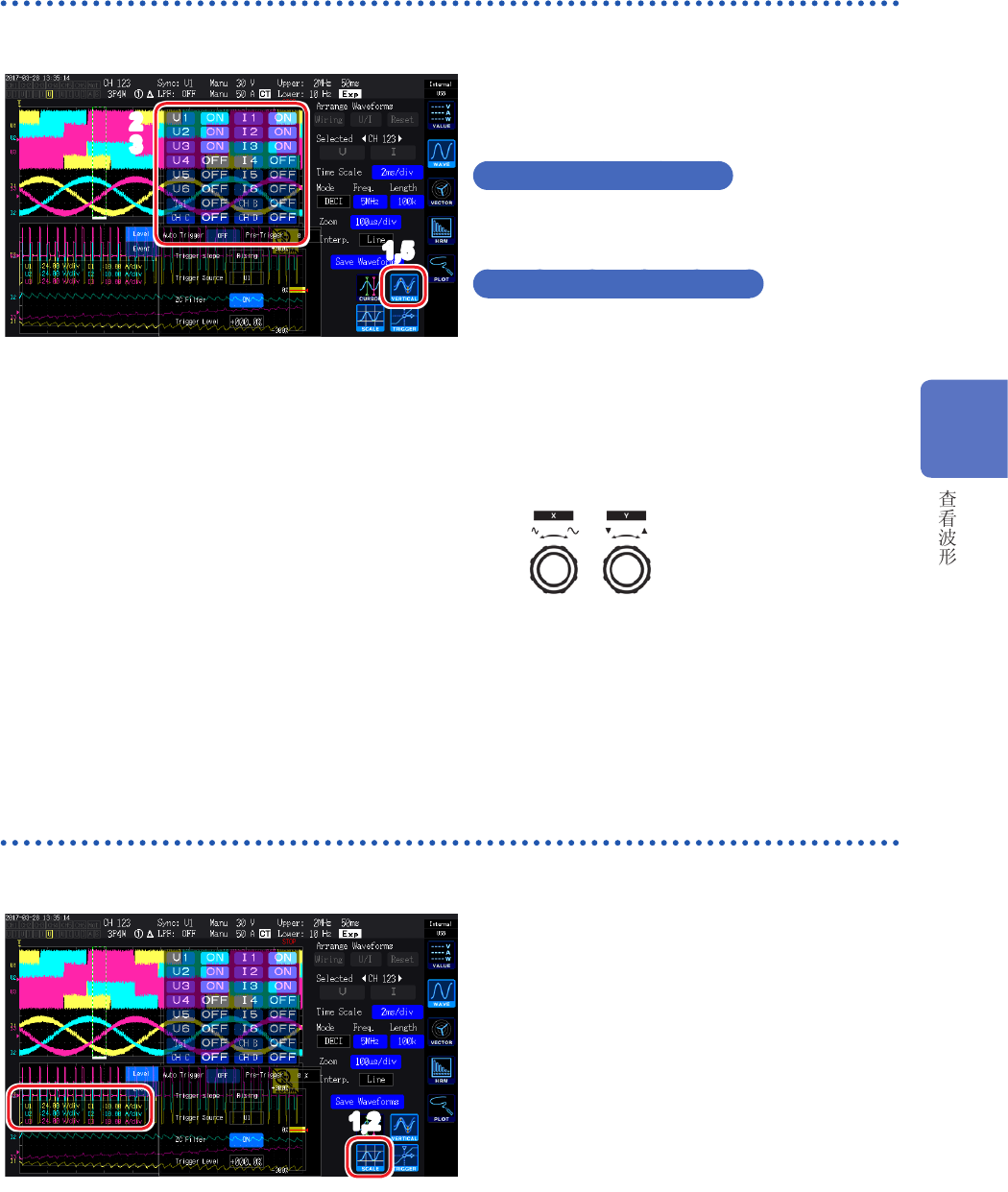

详细显示设置
可按波形项目设置显示的 ON/OFF，或对纵轴倍率或纵轴显示位置进行详细设置。
1
,
5
2
3
1
触摸 VERTICAL
详细显示设置窗口打开。
进行显示的 ON/OFF 设置时
2
按显示项目触摸 ON、OFF 进行切换
设置纵轴倍率与纵轴显示位置时
3
触摸项目
（
X旋转旋钮、Y 旋转旋钮 ：点亮为绿色）
4
利用 X 旋转旋钮、Y 旋转旋钮进行设置
X旋转旋钮 ：纵轴倍率
Y旋转旋钮 ：纵轴显示位置
转动旋转旋钮 ：选择
按下旋转旋钮 ：确定→
熄灭
5
触摸 VERTICAL
窗口关闭。
纵轴转换比显示
一览显示可显示的所有波形的纵轴转换比。
1
,
2
1
触摸 SCALE
纵轴转换比窗口打开。
2
再次触摸 SCALE
窗口关闭。
4
