144
保存波形数据
7.4 保存波形数据
按照按下 Save Waveforms的时序保存 WAVE 画面中显示的波形数据。
保存处、注释输入的设置与测量数据的手动保存通用。
保存处 仅可设置U 盘
文件名
自动生成，扩展名为
CSV或 BIN（取决于波形保存格式的设置）
•
选择
CSV时
W6001nnn.CSV、E6001nnn.CSV（nnn 为同一文件夹内的连续编号 000 ～ 999）
例：
•
W6001000.CSV（最初保存的文件）
•
马达分析的模拟输入通道被保存到
E6001nnn.CSV 中，除此之外的通道被保存到
W6001nnn.CSV中
•
选择
BIN时
B6001nnn.BIN
例：
•
B6001000.BIN
•
马达分析波形也保存为同一文件

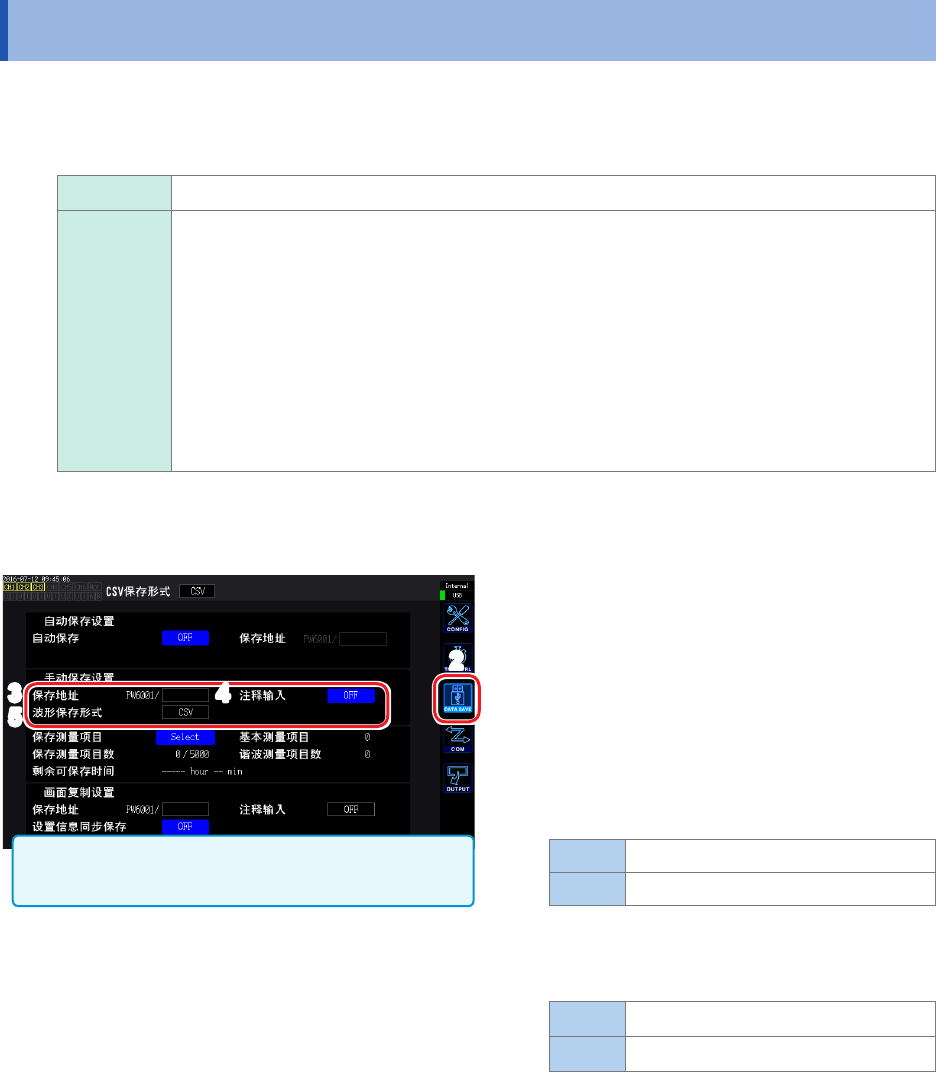

保存的设置
2
3
5
4
可输入的文件夹名的字符数最多为 8 个字母数字符
号。
1
按下 [SYSTEM] 键
2
触摸 DATA SAVE
3
触摸
保存地址，设置文件夹
在键盘窗口（第 28页）中输入文件夹名。
4
触摸注释输入，选择 ON/OFF
ON 输入注释
OFF 不输入注释
5
触摸波形保存形式，选择格式
CSV CSV文件格式（具有只读属性）
BIN 二进制文件格式（BIN 格式）
145
保存波形数据
保存时的操作
2
4
1
按下 [MEAS] 键
2
触摸 WAVE
3
按下 [SINGLE] 键取得波形（第 100 页）
[RUN/STOP] 键点亮为红色。
4
触摸 Save Waveforms
未识别 U 盘时，显示为灰色，不能触摸。
（注释输入 ：ON时）
在键盘窗口（第 28页）中进行输入。
如果确定输入，数据则会被保存。
在 CSV 文件的测量数据之前添加下述内
容。
•
SAMPLING（采样速度）
•
POINT（记录长度）
•
MODE（存储模式）
•
COMMENT
（已输入的注释字符串）
•
按下
[RUN/STOP] 键取得波形时，可能会无法保存波形。
•
有关
BIN保存的详细说明，请参照第 159 页。
•
不保存波形显示为
OFF的项目。
•
自动保存期间不能保存波形数据。
•
以
Peak-Peak压缩后的 MAX/MIN数据组合形式保存
P-P模式时的波形数据。
•
以用于
FFT的抗混叠滤波处理数据 (AAF) 与画面中显示的数据 (DECI) 组合形式保存 DECI模式时
的波形数据。
•
输入马达脉冲时，保存
2个相同的画面中显示的数据 (DECI)。
•
如果文件夹内的文件连续编号达到
1000，则会显示错误。请设置新的保存处 (第 144 页 )。
•
可输入的注释字符数最多为
40个字母数字符号。
参照 ：“4.1 显示波形”（第 91页）
•
保存期间显示对话框。要中途停止保存时，请触摸对话框中的
Cancel。
7
146
保存 FFT 数据
7.5 保存 FFT 数据
按照按下 Save FFT Spectrum 的时序保存 WAVE+FFT 画面中显示的 FFT数据。保存处、注释输
入的设置与测量数据的手动保存通用。
保存处 仅可设置U 盘
文件名
自动生成，扩展名仅为
CSV
F6001nnn.CSV
（nnn为同一文件夹内的连续编号 000 ～ 999）
例：
F6001000.CSV（最初保存的文件）
保存的设置
2
3
5
4
可输入的文件夹名的字符数最多为 8 个字母数字符
号。
1
按下 [SYSTEM] 键
2
触摸 DATA SAVE
3
触摸保存地址，设置文件夹
在键盘窗口（第
28页）中输入文件夹名。
4
触摸注释输入，选择 ON/OFF
ON
保存时输入注释
OFF
保存时不输入注释
5
触摸波形保存形式，选择格式
CSV CSV文件格式（具有只读属性）
BIN 二进制文件格式（BIN 格式）
即使在波形保存格式中选择“BIN”， FFT 数据
仍以 CSV 格式进行保存。
