170 使用 D/A 输出 （仅限于带马达 &D/A 型号） （模拟输出与波形输出） • 正向超出量程时 ，输出约 6 V （但电压峰值与电流峰值约为 5.3 V ） 。负向超出量程时 ，输出约 -6 V （但电压峰值与电流峰值约为 -5.3 V ）。 • 可能会因故障等而输出最大约 ± 12 V 的电压 • 使用 VT 比和 CT 比时，在 DC ± 5 V 的范围内输出量程乘以 VT 比和 CT 比的值。 • 处于保持状态、…
169
使用 D/A 输出（仅限于带马达 &D/A 型号）（模拟输出与波形输出）
选择输出项目
选择 D/A 输出的输出项目。最多可选择 20个项目。

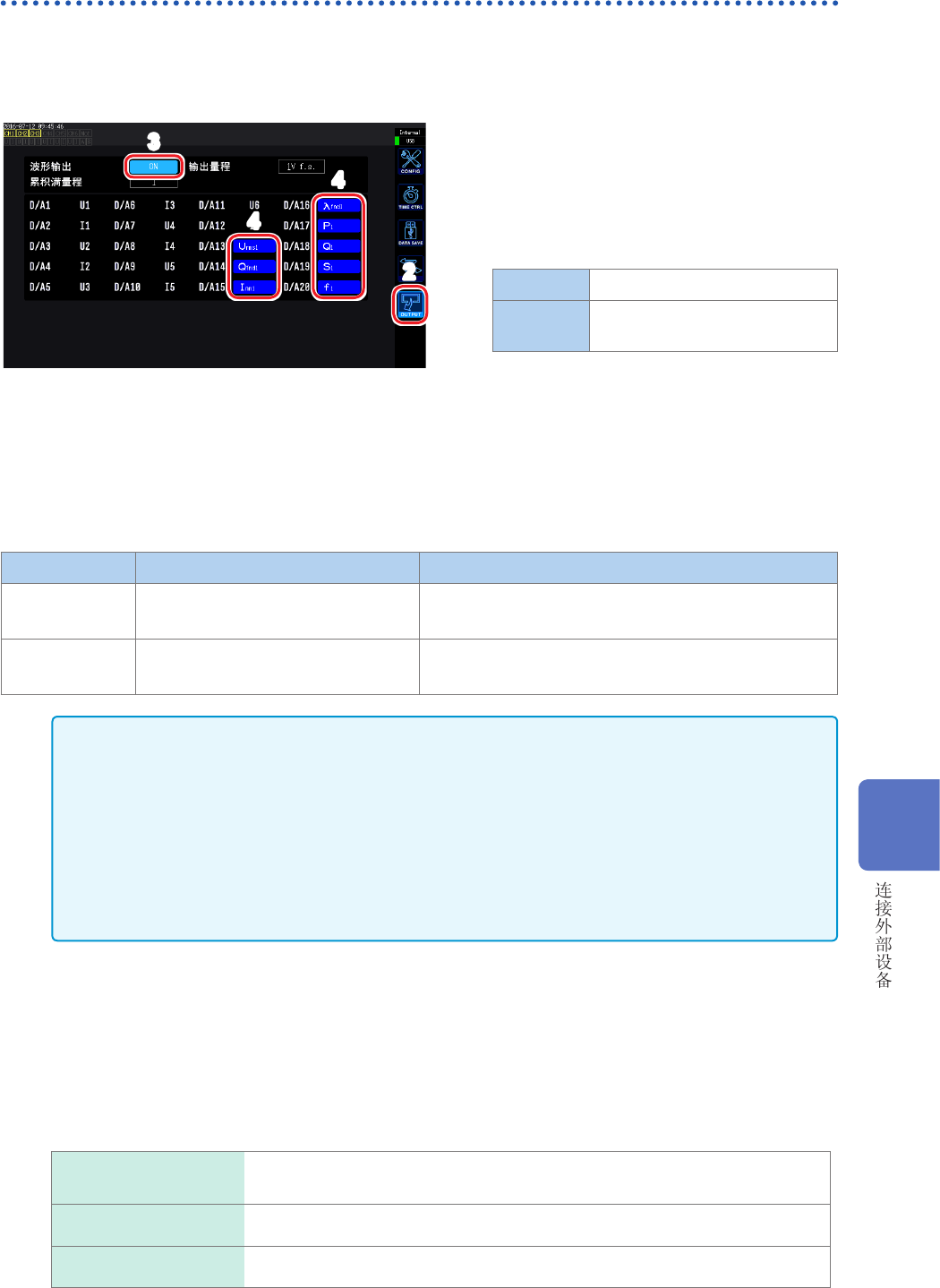

在设置画面的 D/A 输出中进行设置。
2
4
4
3
1
按下 [SYSTEM] 键
2
触摸 OUTPUT
3
进行波形输出的选择
ON
进行波形输出
OFF
不进行波形输出
（所有通道 模拟输出）
4
触摸要设置通道的项目
显示基本测量项目选择对话框。
5
触摸并选择设置项目
要取消时，按下 × 关闭。
项目 选择项目 内容
累积满量程
1/10、1/2、1、5、10、50、100、
500、1000、5000、10000
在模拟输出时输出累计值的情况下进行设置。
输出量程
1 V f.s., 2 V f.s.
设置相对于波形输出时的满量程输入的输出电压值。（第
171页）
•
选择波形输出时，波形输出固定为
1通道～ 12 通道 (D/A1 ～ D/A12)。模拟输出仅可选择 13通
道～ 20通道 (D/A13 ～ D/A20)。
•
可始终输出测量画面、设置画面、文件操作画面等任何画面中设置的项目。
•
D/A 输出项目中的D/A13 ～ D/A20 与 D/A 监视图形（第127 页）中的D/A 输出项目D/A13 ～
D/A20或 X-Y 图形（第 129页）中的 D/A13 ～ D/A16是联锁的。如果变更某1位置的设置项目，
其它位置的设置项目也会被变更。
•
同样，累计满量程的设置也与
D/A监视图形或 X-Y 图形联锁。如果变更某 1位置的设置，其它位
置的设置也会被变更。
关于模拟输出
•
将本仪器的测量值作为电平转换的直流电压进行输出。
•
电压输入与电流输入（电流传感器输入）之间相互绝缘。
•
可根据输出通道，从基本测量项目中选择
1个项目，输出 20 个项目（选择波形输出时为 8个项目）。
•
可与数据采集仪或记录仪组合，进行长时间的变动记录。
规格
输出电压（输出量程）
DC±5 V f.s.（有效输出范围为 1% f.s. ～ 110% f.s.）
（有关各项目的输出速率，请参照“输出速率”（第 171 页））
输出电阻 100
Ω
±5
Ω
输出更新速率 取决于选择项目的数据更新速率
8
170
使用 D/A 输出（仅限于带马达 &D/A 型号）（模拟输出与波形输出）
•
正向超出量程时，输出约
6 V（但电压峰值与电流峰值约为5.3 V）。负向超出量程时，输出约
-6 V
（但电压峰值与电流峰值约为 -5.3 V）。
•
可能会因故障等而输出最大约 ±
12 V的电压
•
使用
VT比和 CT 比时，在 DC±5 V的范围内输出量程乘以 VT比和 CT 比的值。
•
处于保持状态、峰值保持状态或平均期间时，输出各操作期间的值。
•
设置保持与间隔时间时，在累计开始之后按间隔时间更新输出。
•
将量程设为
AUTO 量程时，模拟输出速率也会随着量程的变化而发生变化。在测量值变动较大
的情况下，请注意不要弄错量程换算。另外，建议此类测量采用 MANUAL量程并固定量程。
•
不能输出基本测量项目以外的基于谐波分析功能的数据。
关于累计满量程
模拟输出时设置累计的满量程值。
比如，累计值小于满量程值时，由于累计值达到满量程值的时间延长，因此
D/A输出电压的变化是
缓慢进行的。
相反地，累计值大于满量程值时，达到满量程值的时间缩短，因此，D/A输出电压变化较为剧烈。
通过设置累计满量程，可变更有效功率累计 D/A 输出的满量程值。
关于波形输出
•
输出输入到本仪器中的电压与电流的瞬时波形。
•
电压输入与电流输入（电流传感器输入）之间相互绝缘。
•
与示波器等组合使用，可观测设备的冲击电流等输入波形。
规格
输出电压（输出量程）
可选择 ±
1 V或±2 V
波高率为 2.5以上
输出电阻
100
Ω
±5
Ω
输出更新速率 1 MHz (16 bit)
•
与向电压
/电流输入端子的输入相应的信号，在从D/A 输出连接器输出之前所需的时间（延迟时
间）约为 100
μ
s。
•
约±
7 V时进行波形嵌位。
•
在未配备的通道始终输出
0 V。另外，用红色字符显示 D/A 输出的设置通道。
•
可能会因故障等而输出的最大输出电压约为 ±
12 V。
•
使用
VT比和 CT 比时，输出与量程乘以 VT比和 CT比的值相应的电压。
•
波形输出始终输出瞬时值，与保持、峰值保持及平均无关。
•
将量程设为
AUTO 量程时，模拟输出速率也会随着量程的变化而发生变化。在测量值变动较大
等情况下，请注意不要弄错量程换算。另外，建议此类测量时采用固定量程。
171
使用 D/A 输出（仅限于带马达 &D/A 型号）（模拟输出与波形输出）
输出速率
模拟输出用于输出针对满量程的 DC±5 V 电压。
满量程用于输出下表所示的电压。
：输出电压带有极性
输出选择项目
标记 极性 额定输出电压
电压有效值 Urms 相对于量程的 0 ～ 100% f.s.为 DC0 V ～ +5 V
电压平均值整流
有效值换算值
Umn 相对于量程的 0 ～ 100% f.s.为 DC0 V ～ +5 V
电压交流成分 Uac 相对于量程的 0 ～ 100% f.s.为 DC0 V ～ +5 V
电压简单平均值 Udc
相对于量程的
0 ～ 100% f.s.为 DC±5 V
电压基波成分 Ufnd 相对于量程的 0 ～ 100% f.s.为 DC0 V ～ +5 V
电压波形峰值 + Upk+
相对于量程的 ±
300%f.s.为 DC±5 V
电压波形峰值 - Upk-
相对于量程的
0 ～ 300% f.s.为 DC±5 V
总谐波电压失真率 Uthd 相对于 0 ～ 500% 为 DC0 V ～ +5 V
电压纹波率 Urf 相对于 0 ～ 500%为 DC0 V ～ +5 V
电压不平衡率 Uunb 相对于 0 ～ 100%为 DC0 V ～ +5 V
电流有效值 Irms 相对于量程的 0 ～ 100% f.s.为 DC0 V ～ +5 V
电流平均值整流
有效值换算值
Imn 相对于量程的 0 ～ 100% f.s.为 DC0 V ～ +5 V
电流交流成分 Iac 相对于量程的 0 ～ 100%f.s.为 DC0 V ～ +5 V
电流简单平均值 Idc
相对于量程的 ±
100%f.s.为 DC±5 V
电流基波成分 Ifnd 相对于量程的 0 ～ 100% f.s.为 DC0 V ～ +5 V
电流峰值 + Ipk+
相对于量程的 ±
0 ～ 300% f.s.为 DC±5 V
电流峰值 - Ipk-
相对于量程的 ±
0 ～ 300% f.s.为 DC±5 V
总谐波电流失真率 Ithd 相对于 0 ～ 500%为 DC0 V ～ +5 V
电流纹波率 Irf 相对于 0 ～ 500% 为 DC0 V ～ +5 V
电流不平衡率 Iunb 相对于 0 ～ 100%为 DC0 V ～ +5 V
有功功率 P
P1/P2/P3/P4/P5/P6 ：电压量程 × 电流量程
P12/P34/P45/P56 ：（电压量程 × 电流量程）×2
3V3A
、3P3W3M的 P123/P456 ：（电压量程 × 电流量程）×2
3P4W
的 P123/P456 ：（电压量程 × 电流量程）×3
例 ：为 3P4W、P123、300 V量程、10 A量程时
300 V×10 A×3 = 9 kW为满量程
相对于 ±9 kW f.s.为 DC±5 V
基波有功功率 Pfnd
与有功功率
(P) 相同
视在功率
S
S1/S2/S3/S4/S5/S6
：电压量程 × 电流量程
S12/S34/S45/S56 ：（电压量程 × 电流量程）×2
3V3A
、3P3W3M的 S123/S456 ：（电压量程 × 电流量程）×2
3P4W
的 S123/S456 ：（电压量程 × 电流量程）×3
例 ：为 S34、150 V量程、10 A量程时
150 V×10 A×2 = 3 kW为满量程
相对于 0 ～ 3 kW f.s.为 DC0 V ～ +5 V
8
