25 各部分的名称与功能 产品型号名称 M AC 地址 制造编号 * 上面 底面 通风孔 支撑脚 支撑脚 （带支架） 右侧面 通风孔 支架 把手 * ： 制造编号由 9 位数字构成。其中，左起 2 位为制造年份， 接下来 2 位为制造月份。 出于管理需要，请勿剥下。 注 意 请不要在放置支架竖立的状态下从上方施加强力。否则会损坏放置支架。 请将放置面与本仪器通风孔保持 20 mm 以上的距离。 1
24
各部分的名称与功能

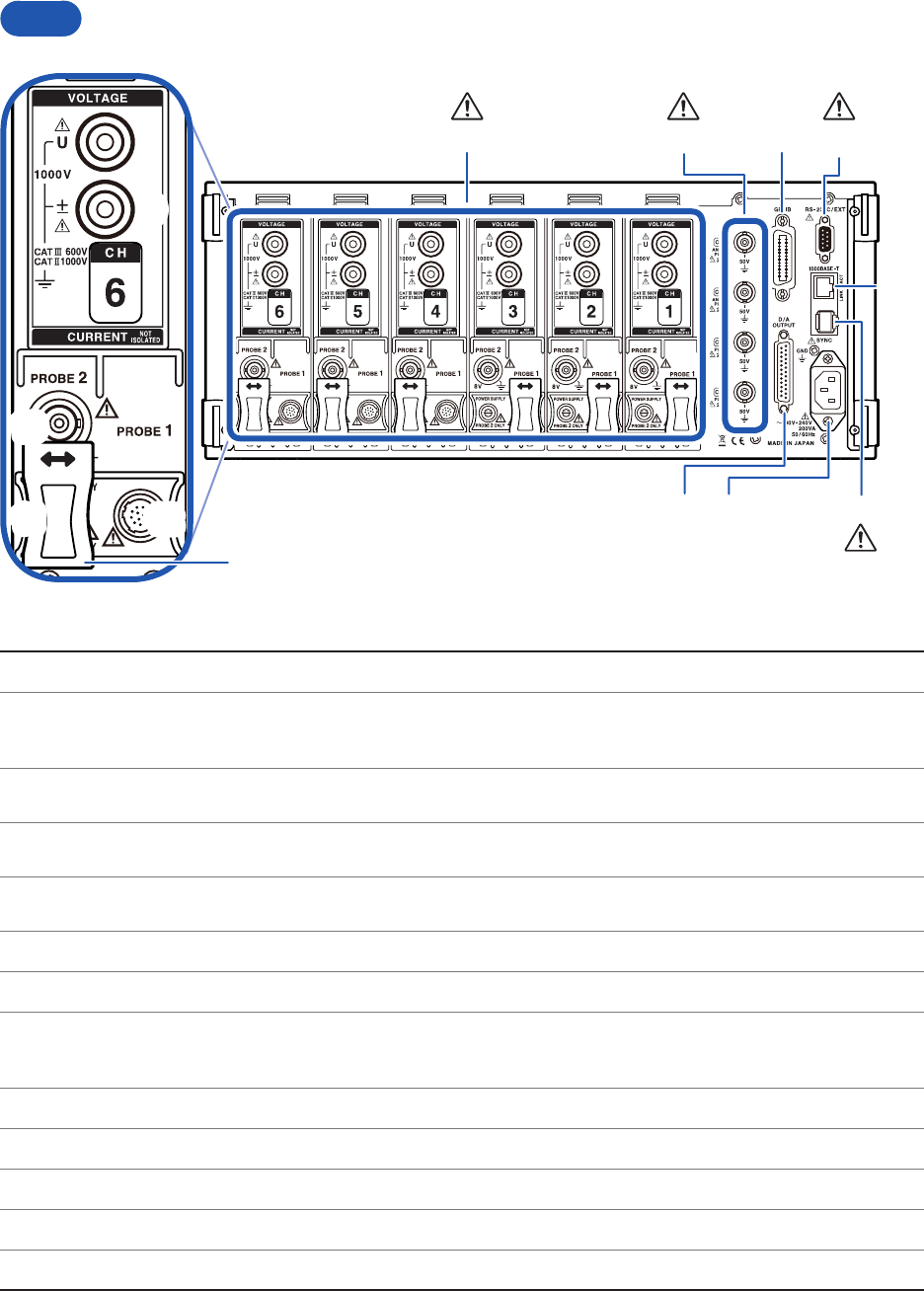

背面
13
8
1 2
5
7
3 4
10
9
11
12
请参照第 14页、
第 16页
6
请参照
第 14页
请参照
第 194页
请参照
第 14页
1
输入通道
1 ～ 6 最多可安装 6通道的功率单相部分的电压与电流输入装置。
2
马达输入
（外部输入）通道
（第 78页）
（仅限于带马达 &D/A机型）
•
可测量马达效率。
•
输入扭矩传感器或转速计的输出，即可测量马达输出。
3
GP-IB连接器（第192 页）
•
可通过
GP-IB对本仪器进行远程操作。
•
可将数据传送到计算机。
4
D-sub 9针连接器（第194 页）
•
可通过
RS-232C串行通讯，利用计算机或控制器进行控制。
•
可利用接点开关控制累计的开始与停止。
5
LAN连接器（第184 页）
•
可通过
LAN对本仪器进行远程操作。
•
可取得数据。
6
2台同步连接器（第163 页） 可使用 2台本仪器进行同步测量。
7
电源输入口
（第 35页） 用于连接附带的电源线。
8
D/A输出连接器（第167 页）
（仅限于带马达 &D/A机型）
•
可将本仪器的输出输入到记录仪中，进行长期记录。
•
可输入到示波器中观测波形。
9
电压输入端子
（第 35页） 用于连接本公司指定的电压线。
10
Probe2端 子（ 第38 页） 用于连接宽带电流测量用3270 系列电流测试仪。
11
Probe2用电源端子（第38 页） 用于 3270 系列电流测试仪。
12
Probe1端 子（ 第37 页） 用于连接高精度电流测量用CT6800 系列电流传感器。
13
滑盖
移动滑盖，选择要使用的电流传感器。
25
各部分的名称与功能
产品型号名称 MAC 地址
制造编号
*
上面
底面
通风孔
支撑脚
支撑脚
（带支架）
右侧面
通风孔支架
把手
* ： 制造编号由 9 位数字构成。其中，左起
2
位为制造年份，接下来 2 位为制造月份。
出于管理需要，请勿剥下。
注 意
请不要在放置支架竖立的状态下从上方施加强力。否则会损坏放置支架。
请将放置面与本仪器通风孔保持 20 mm 以上的距离。
