162
波形二进制保存格式
数据格式
文本数据部分 + 二进制数据部分
•
保存文本数据之后的剩余二进制数据部分。
•
文本数据部分 ：变量的
sizeStr字符串。
二进制数据的数据量
波形信息的 568 字节是固定的。
数据点数 (strgLen) 为 1000 时，wU1Max[] 的大小为
1000（数据点数） *2（short 的大小） = 2000字节。
wU1Min[]的大小也同样是 2000 字节。
波形保存的对象仅为 U1 时，saveCH的值为 1。
此时的文件大小为 568 + 2000 + 2000 = 4568 字节。
文件开头的文本数据 sizeStr[12]扣除该变量的大小（12字节），为
“00000004556:”
这样的字符串。
波形数据的转换方法
取得转换系数（convRateU[6]等）与波形数据（wU1Max[]等 ）。
在波形数据中置入了计数值，因此，要将其转换为数值数据时，用转换系数乘以计数值。
例 1 ：U1 的最大值数据的转换方法
取得数据点数部分的
wU1Max，然后乘以 U1 的换算系数 (convRateU[0])
第 1 点的数据 ：wU1Max[0] * convRateU[0]
第 2 点的数据 ：wU1Max[1] * convRateU[0]
例 2 ：U1 的最小值数据的转换方法
第
1点的数据 ：wU1Min[0] * convRateU[0]
第 2 点的数据 ：wU1Min[1] * convRateU[0]
163
8
连接外部设备
8.1 同步接口（2台同步测量）
注 意
请勿在接通主机电源的状态下插拔连接器。否则会导致主机故障。
如果用选件 L6000 光纤连接电缆连接 2台本仪器，则可进行同步测量。
由于不使用电气信号而使用光纤进行同步，因此，即使是接地电位不同的本仪器之间，也可以正常
地进行连接。
同步测量包括 2 种操作模式，分别具有下述特点。
数值同步模式
在该模式下，按照已同步的数据更新速率将副机的基本测量项目传送到主机中，
作为最多 12通道的功率计进行操作。
无需区分主机
/副机，可在画面中自由显示最多12 通道的基本测量项目数据，进行效率
运算并保存到文件中。
波形同步模式
在该模式下，将副机最多
3通道的电压 / 电流采样波形传送到主机中，
并与主机的 3个通道组合，作为 6通道的功率计进行操作。
可在与主机波形相同的画面中显示由最远
500 m以外的副机进行同步采样的波形，或同
时对双方的相位差进行矢量比较。
•
最多可进行
2台同步。不能进行 3 台以上的同步。
•
只能连接到本仪器上。如果连接到其它设备上，则可能会导致误动作。
•
除了选件
L6000 光纤连接电缆之外，还可以使用采用常规Duplex-LC（2 芯 LC）连接器的
50/125 µm多模式光纤的电缆。（最长 500 m）
•
2台同步的本仪器之间存在最大200 ppm 的采样时钟频率偏差。波形同步模式下为5 MS/s 时，
为了调整该偏差，以最大 1000 次 /秒的频率进行采样插补并发生间隔。
•
经过插补或发生间隔的波形可能会对
FFT分析结果以及 10 kHz 以上的谐波测量结果产生影响。
8 连接外部设备
8
164
同步接口（2台同步测量）

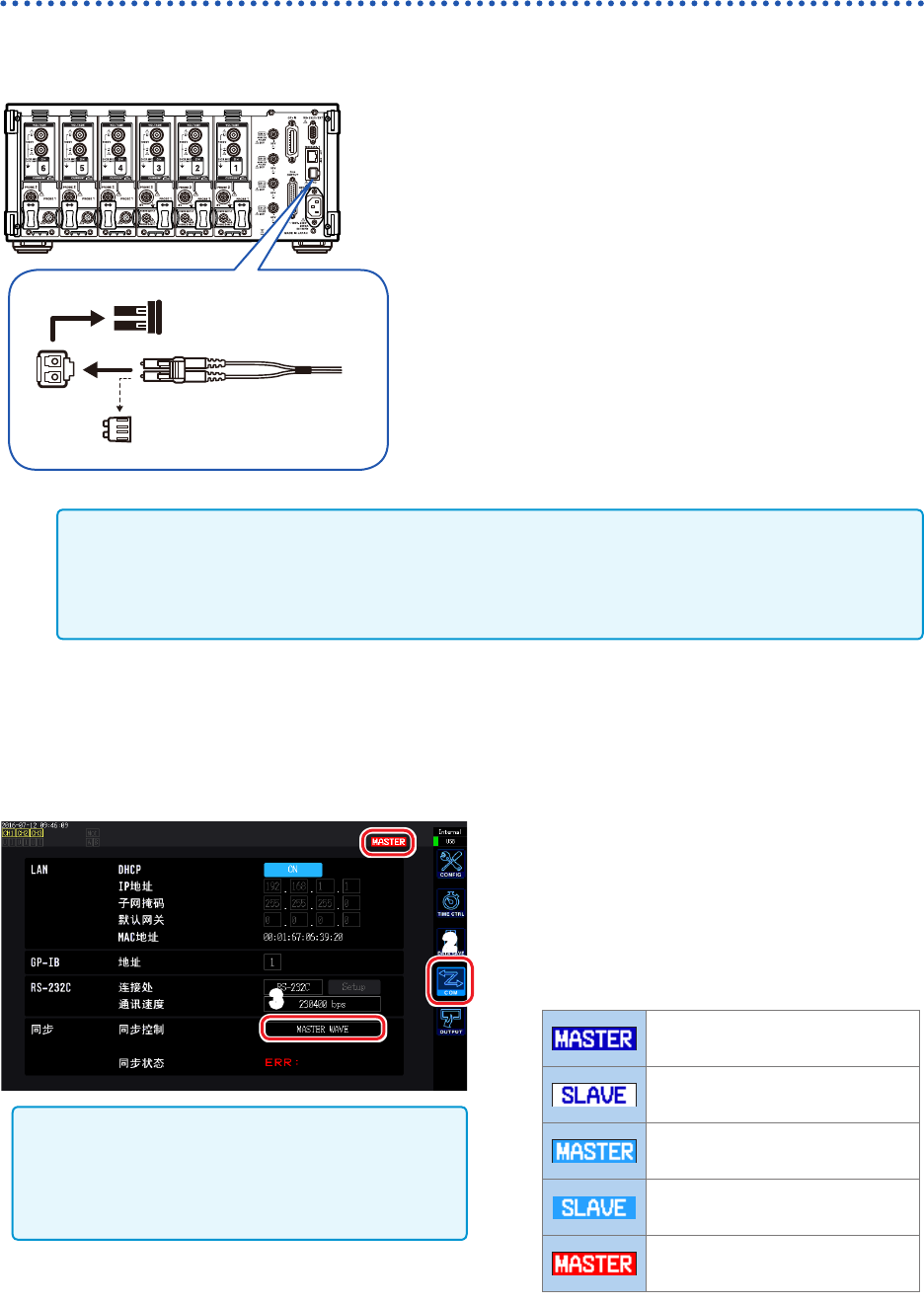

利用 L6000光纤连接电缆连接 2台仪器
准备物件 ：本仪器（2 台 ）、 L6000光纤连接电缆（1条）
背面
拆下保护盖
拆下保护盖
1
确认 2 台仪器的电源处于 OFF状态
2
将光纤连接电缆连接到主机、副机背面上的2 台同
步连接器上
3
按照主机、副机的顺序将电源设为 ON
（按相反顺序进行电源 OFF 操作）
•
同步控制期间，通过
L6000 光纤连接电缆传送2 台本仪器的控制数据。请绝对不要拔下电缆，
否则将无法保持同步状态。
•
主机或副机的电源为
OFF时，会发生同步错误。
•
请使用相同版本的主机与副机。版本不同时，会发生同步错误。
进行同步测量设置
分别进行主机与副机设置。
2
3
•
请在用
L6000 光纤连接电缆连接的 2 台仪器的电源为
ON的状态下进行设置。
•
数据更新速率设为
10 ms时，不能设置数值同步模式。
•
主机与副机的数据更新速率设置不同时，将主机的数
据更新速率设为副机的数据更新速率。
1
按下 [SYSTEM] 键
2
触摸 COM
3
触摸并设置同步 同步控制项目
通过画面右上角的操作状态指示灯确认同
步状态。
数值同步模式下的主机
（背景为蓝色）
数值同步模式下的副机
（背景为白色）
波形同步模式下的主机
（背景为蓝绿色）
波形同步模式下的副机
（背景为蓝绿色）
同步错误（背景为红色）
（SLAVE的背景也可能为红色）
