122
功率运算公式选择

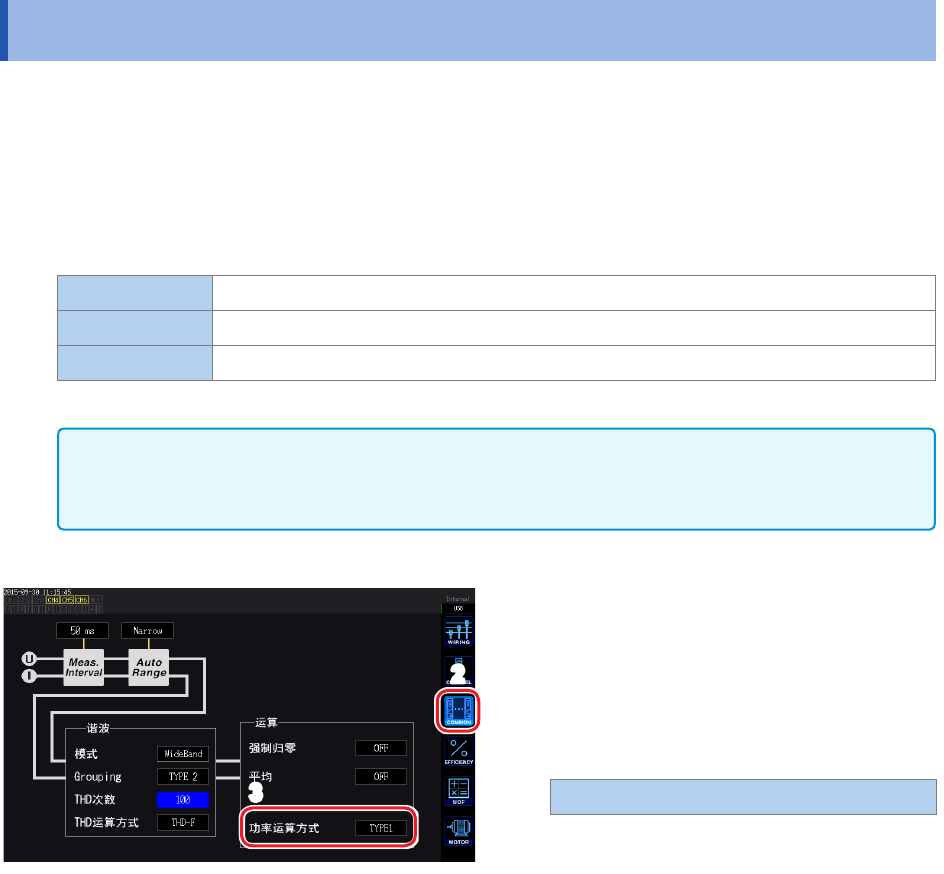

5.5 功率运算公式选择
是根据本公司原来机型选择功率的无功功率、功率因数、功率相位角运算公式的功能。
由于不存在对失真波形的三相交流视在功率与无功功率的运算公式的统一定义，因此，运算公式因
测量仪器而异。可根据机型从 3 个选项中选择，以提高与原来机型的兼容性。
参照 ：“10.5 运算公式规格”（第 231页）
没有对象机型时或不知道选择哪种类型时，请选择 TYPE1。
TYPE1 与本公司 3390或 3193的 TYPE1 兼容。
TYPE2 与本公司 3192或 3193的 TYPE2 兼容。
TYPE3 要将 TYPE1的功率因数与功率相位角的符号用作有功功率 (P) 符号时选择。
•
由于是直接根据电压与电流波形的采样值求出有功功率，因此，波形失真时，也不会因运算公式
而产生差异。
•
与本公司
3390的 TYPE2 兼容的运算公式适合于按接线选择 3V3A的 TYPE1。
2
3
1
按下 [INPUT] 键
2
触摸 COMMON
3
触摸功率运算方式，选择类型
TYPE1、TYPE2、TYPE3
123
传感器相位补偿功能

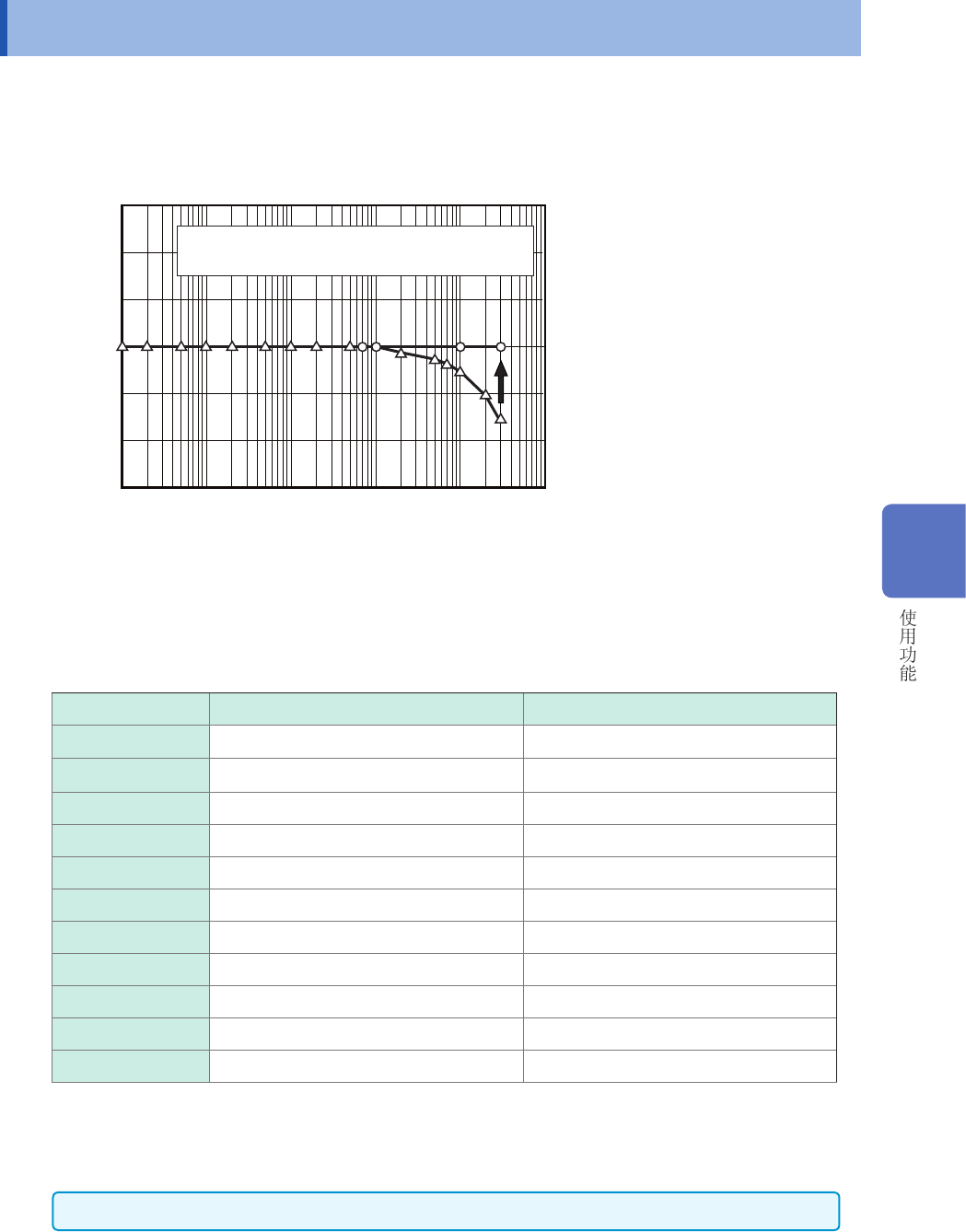

5.6 传感器相位补偿功能
一般来说，电流传感器在频带内的高频区域存在相位误差逐渐增大的趋势。通过使用传感器固有的
相位特性信息对其进行补偿，可降低高频区域的功率测量误差。
示意图
Frequency [Hz]
Phase [
°
]
1 M10
-30
-20
-10
0
10
20
30
100 1 k 10 k 100 k
○ ：补偿之后的相位特性
△ ：补偿之前的相位特性
有关电流传感器的相位特性信息，请参照下表。
下页记载了电流传感器相位补偿功能的设置示例。
表 1. 电流传感器相位特性典型值（01 版）
型号名称 频率 [kHz] 输入输出之间的相位差典型值 [
°
]
CT6841 100.0 -1.82
CT6843 100.0 -1.68
CT6844 50.0 -1.29
CT6845 20.0 -0.62
CT6846 20.0 -1.89
CT6862 300.0 -10.96
CT6863 100.0 -4.60
CT6865 1.0 -1.21
CT6904 300.0 -9.82
9709 20.0 -1.11
PW9100 300.0 -2.80
※ 各传感器均为下述条件下的典型值。
•
标准电缆长度（未使用延长线）
•
将测量导体配置在传感器的中心位置时
使用 CT9557 时请垂询本公司。
5
124
传感器相位补偿功能

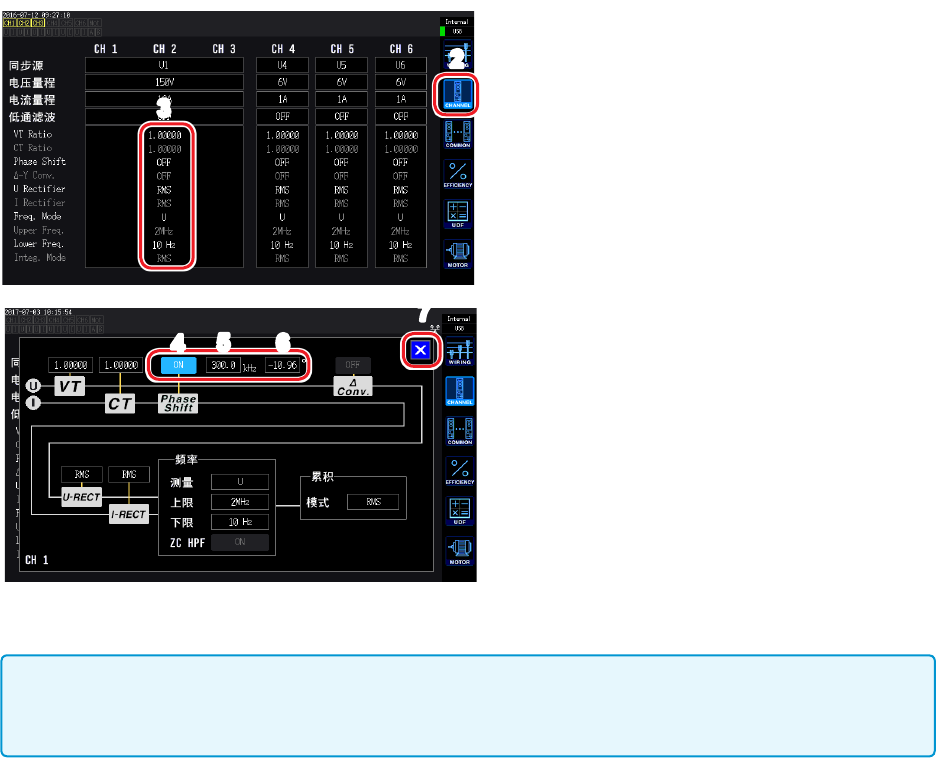

CT6862的示例 ：设置频率 300.0 kHz、相位差 -10.96°
2
3
4
5
6
7
1
按下 [INPUT] 键
2
触摸 CHANNEL
3
触摸要设置通道的通道详细区域
4
触摸 Phase Shift，设为 ON
5
触摸频率，设为 300.0 kHz
在（第 28页）数字键窗口中输入数值。
6
触摸相位差，设为 -10.96°
在数字键窗口中输入数值。
7
触摸 ×，关闭窗口
•
如果弄错设置，因补偿而导致的测量误差可能会增大，因此，请正确输入。
•
即使是
1P2W以外的接线，设置也是 1 种类型。请输入与所用电流传感器相应的相位差与频率。
•
对已规定电流传感器相位精度的频率范围之外的操作不进行规定。
