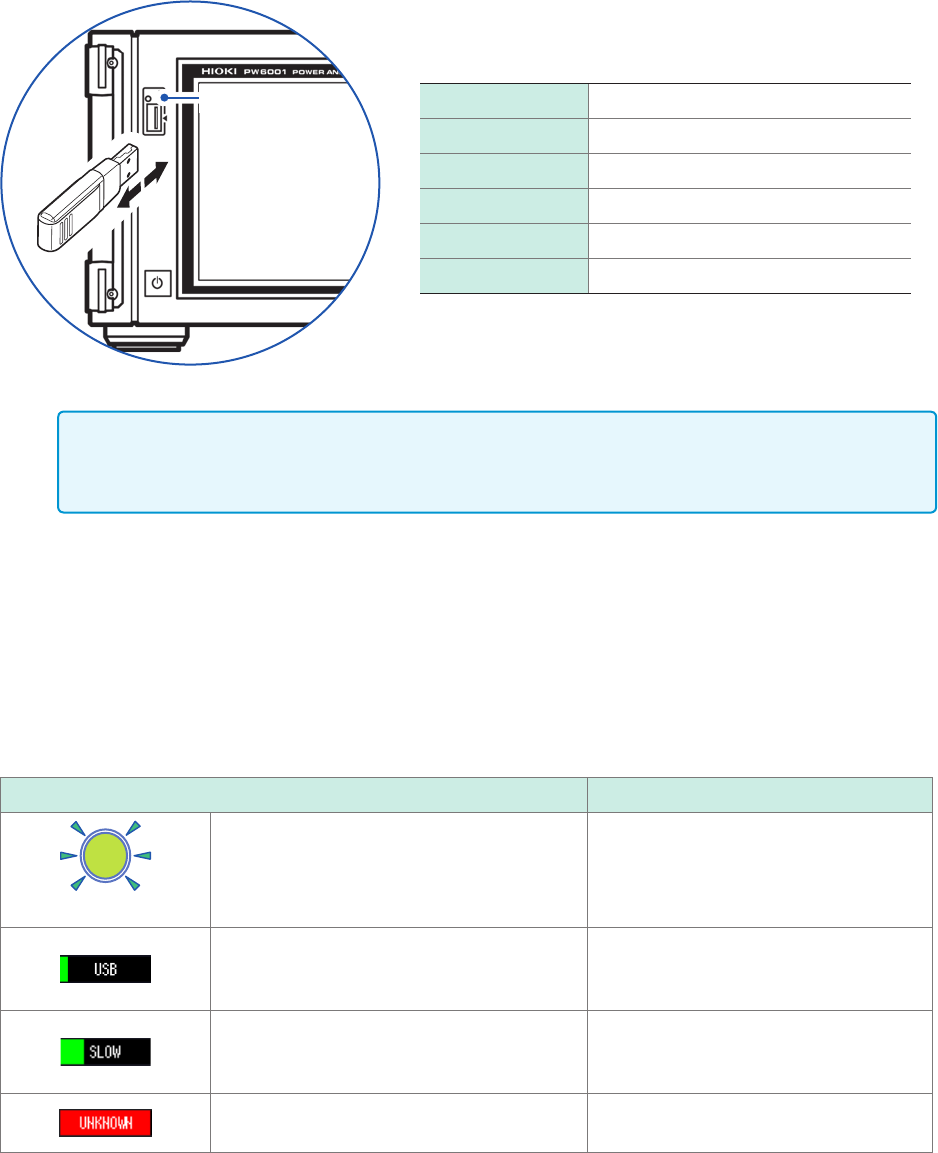

U盘的插拔
连接器 USB A型连接器
电气规格
USB2.0
供给电源 最大500 mA
端口数 1
支持的 U 盘 支持 USB Mass Storage Class
文件系统 FAT16、FAT32
存取指示灯
•
请勿插入不支持
Mass Storage Class的 U盘。
•
并不支持市售的所有
U盘。
•
U盘不被识别时，请尝试使用其它 U 盘。
拔出 U 盘
确认存取指示灯没有点亮为黄绿色之后拔出。
无需在本仪器上进行删除操作。
使用 U 盘时的显示
显示 状态
（点亮为黄绿色）
存取指示灯点亮为黄绿色。
正在存取
U盘。
（正在执行保存或读取）
•
画面右上角的媒介指示灯背景从灰色变为黑
色。
•
使用率超出
95%时，背景变为红色。
U盘被识别。
画面右上角的媒介指示灯变为 SLOW标记。
识别为写入速度较慢的
U盘。
可按间隔时间保存的最大记录项目数约为
1/3。
画面右上角的媒介指示灯变为 UNKNOWN
标记。
因
U盘的剩余容量不足而无法进行 U 盘的
识别处理。
137
关于文件操作画面
7.2 关于文件操作画面

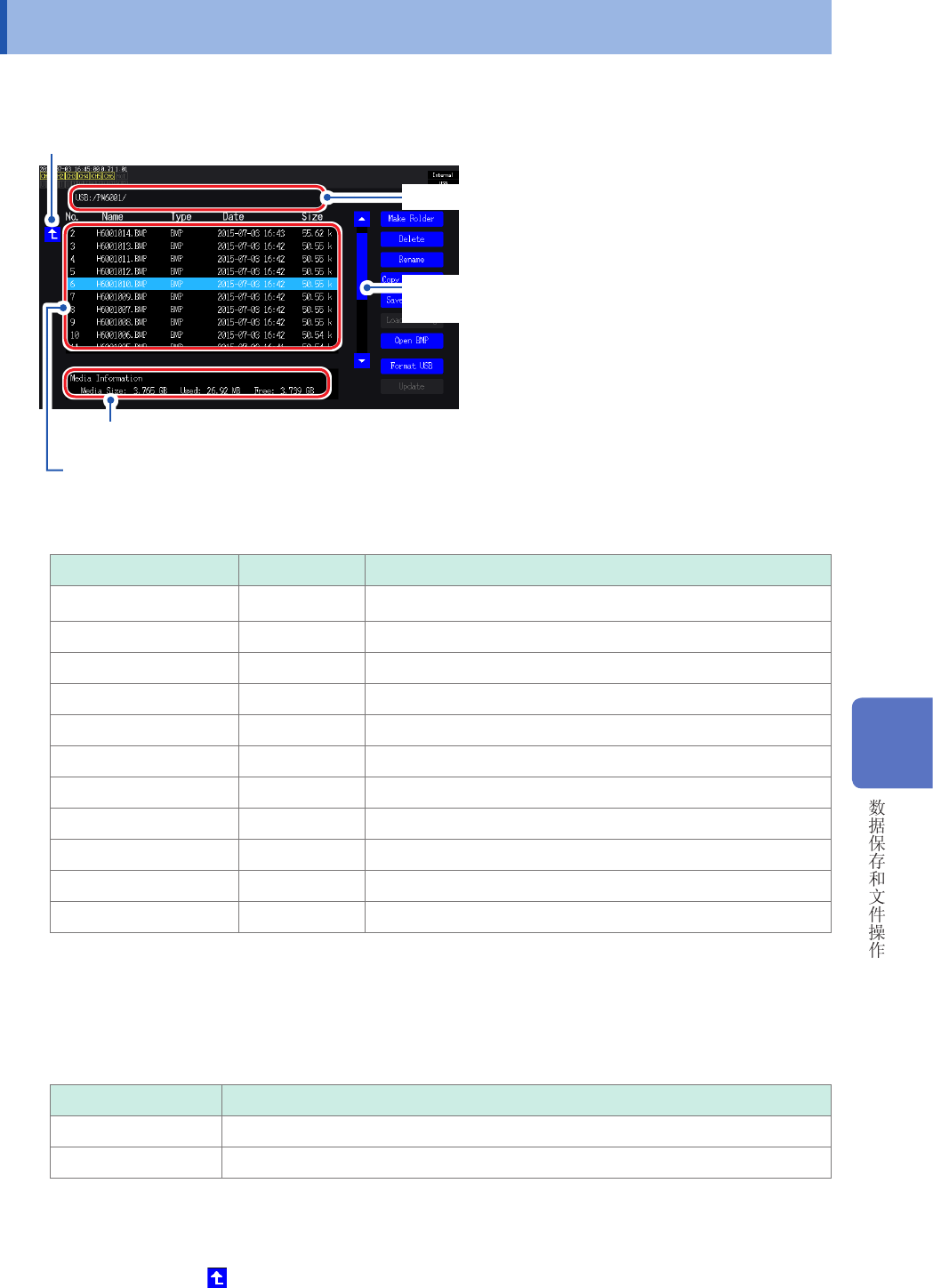

下面说明文件操作画面的显示。自动保存期间不能操作文件操作画面。
如果触摸，则会移动到上一级。
文件数较多 1个画面显示不下时，或
变更显示位置时触摸。
显示保存的文件列表。
显示正在存取的 U盘的信息。
表示画面中显示的文件夹。
数据的类型
数据的名称 (Name) 类型 (Type) 内容
M6001nnn.CSV CSV 手动保存的测量数据
MMDDnnkk.CSV CSV 自动保存的测量数据
F6001nnn.CSV CSV FFT数据
W6001nnn.CSV CSV 波形数据 (U、I)
E6001nnn.CSV CSV
波形数据（马达输入）
B6001nnn.BIN BIN 波形数据（二进制格式）
H6001nnn.BMP BMP 画面硬拷贝数据
MMDDnn00.SET SET 自动保存的设置数据
xxxxxxxx.SET SET 设置数据
xxxxxxxx FOLDER 文件夹
xxxxxxxx ??? 本仪器不能操作的文件
•
文件名
nnn或 nn 为同一文件夹内的连续编号（000 ～ 999或 00 ～ 99）， kk 为文件大小超出100 MB时的文
件分割连号
(00 ～ 99)，MMDD为月和日
•
可任意设置设置数据的文件名（最多为
8个字符）
•
本仪器不能显示双字节字符（日文等）。双字节字符被置换为“
”。
可设置的字符数
输入内容 最大输入字符数
文件夹名
字母数字
8个字符（仅限于大写字符）
注释
40个字符的字母数字符号
移动到文件夹内
•
如果触摸文件夹行，则会显示文件夹内部。
•
如果触摸左上角的
，则会返回到上一级。
•
不能移动到文件夹中的文件夹内。
7
138
保存测量数据
7.3 保存测量数据
数据保存方法包括手动保存与自动保存 2 种类型。
可从基本测量项目、谐波测量项目的所有测量值中任意选择。
文件格式为 CSV 格式。可选择数据的分隔符。
U盘存取期间（存取指示灯点亮为黄绿色期间 ( 第 136 页 )），不能进行手动保存与自动保存。已保
存的 CSV 文件有只读属性。

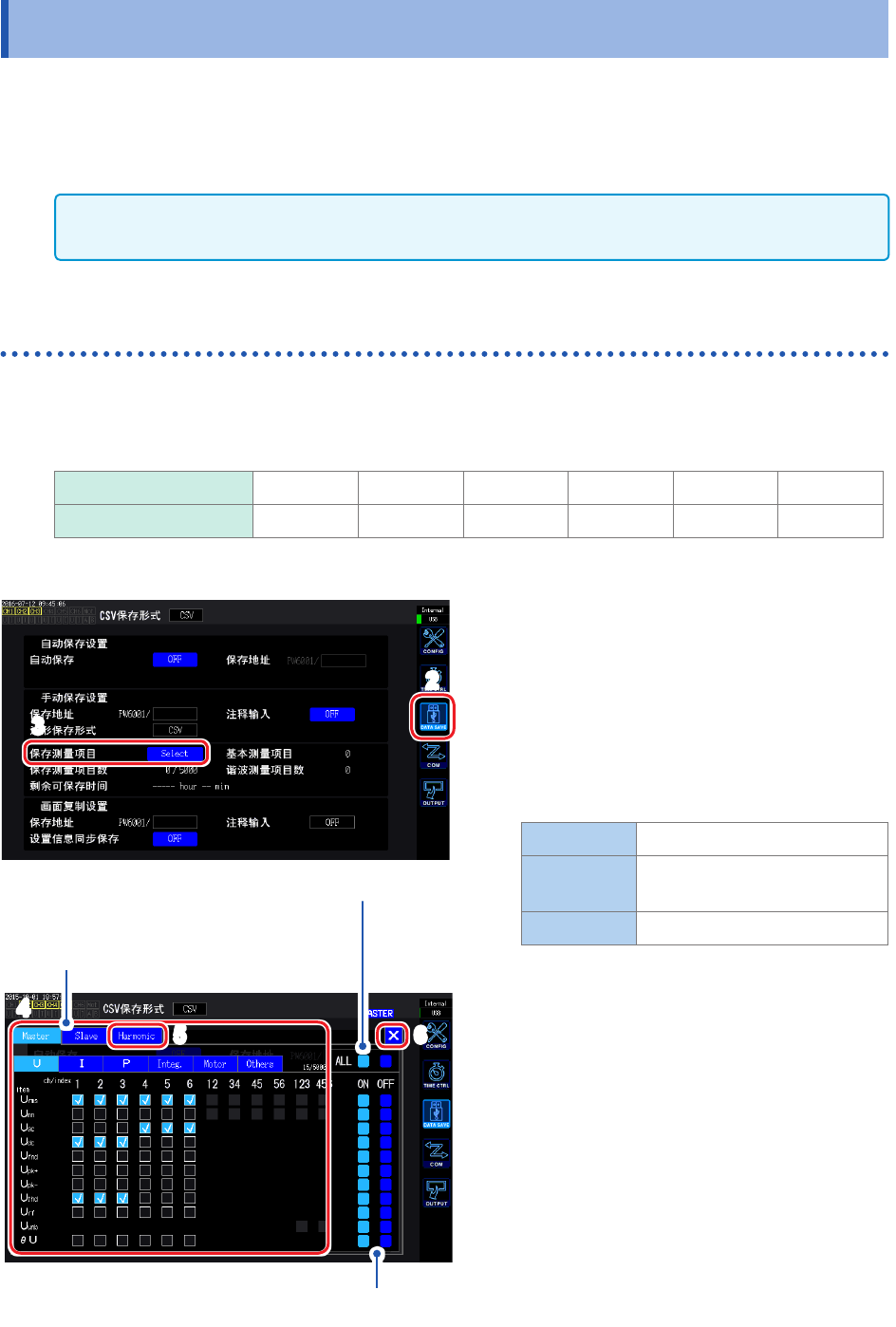

设置要保存的测量项目。
手动保存与自动保存通用。
设置要保存到 U 盘中的项目。
可按设置的间隔时间（第 136页）保存的项目数存在下述限制。
间隔 10 ms 50 ms 200 ms 500 ms 1 s 左述以外
最大记录项目数
50 250 1000 2500 5000 无限制
2
3
6
4
如果触摸，则可对该行的所有项目进行 ON/OFF操作
如果触摸，则可选择项目类型。
如果触摸，则可对所有项目进行 ON/OFF操作。
（
ON ：设 为
）
5
1
按下 [SYSTEM] 键
2
触摸 DATA SAVE
3
触摸保存测量项目
显示测量项目选择窗口。
4
触摸要保存的项目，设为
项目类型 ：
Master 基本测量项目
Slave
数值同步模式时的
副机基本测量项目
Harmonic 谐波测量项目
5
（在项目类型中选择 Harmonic 时）
触摸并选择各项目
详情请参照下页的表。
6
触摸 ×，关闭窗口
