测量值的显示方法
关于有效测量范围与可显示范围
本仪器的有效测量范围（确保测试精度的范围）基本上为量程的 1% ～ 110%。
本仪器的可显示范围为零点抑制范围～量程的 150%。
参照 ：“10.4 测量项目详细规格”（第 223页）
如果超出该范围，则进行下述表示超量程的显示。
将显示项目选为 OFF 或选中的项目因设置而无效时，数值显示部分变为空白。
例 ：在 3P4W设置中选择 P123 之后，将接线模式恢复为 1P2W而导致 P123 无效时等
如果对量程 0.5% 以下的输入进行测量，测量值可能会保持为零而不发生变化。
要在低电平范围进行显示时，请将零点抑制设置变更为 0.1% 或 OFF。
参照 ：“设置零点抑制”（第 54页）
3
50
查看功率测量值，变更测量条件
3.2 查看功率测量值，变更测量条件
要查看各测量线路的功率测量值时，使用基础画面。可一览显示各设置接线的功率测量值，或显示
电压、电流的详细测量值。
利用通道操作键变更要显示的通道，或变更电压、电流的量程。
触摸测量值图标，选择基础画面。
从画面的图标中选择 P（功率画面）、U（电压画面）、I（电流画面）、Integ.（累计画面）。

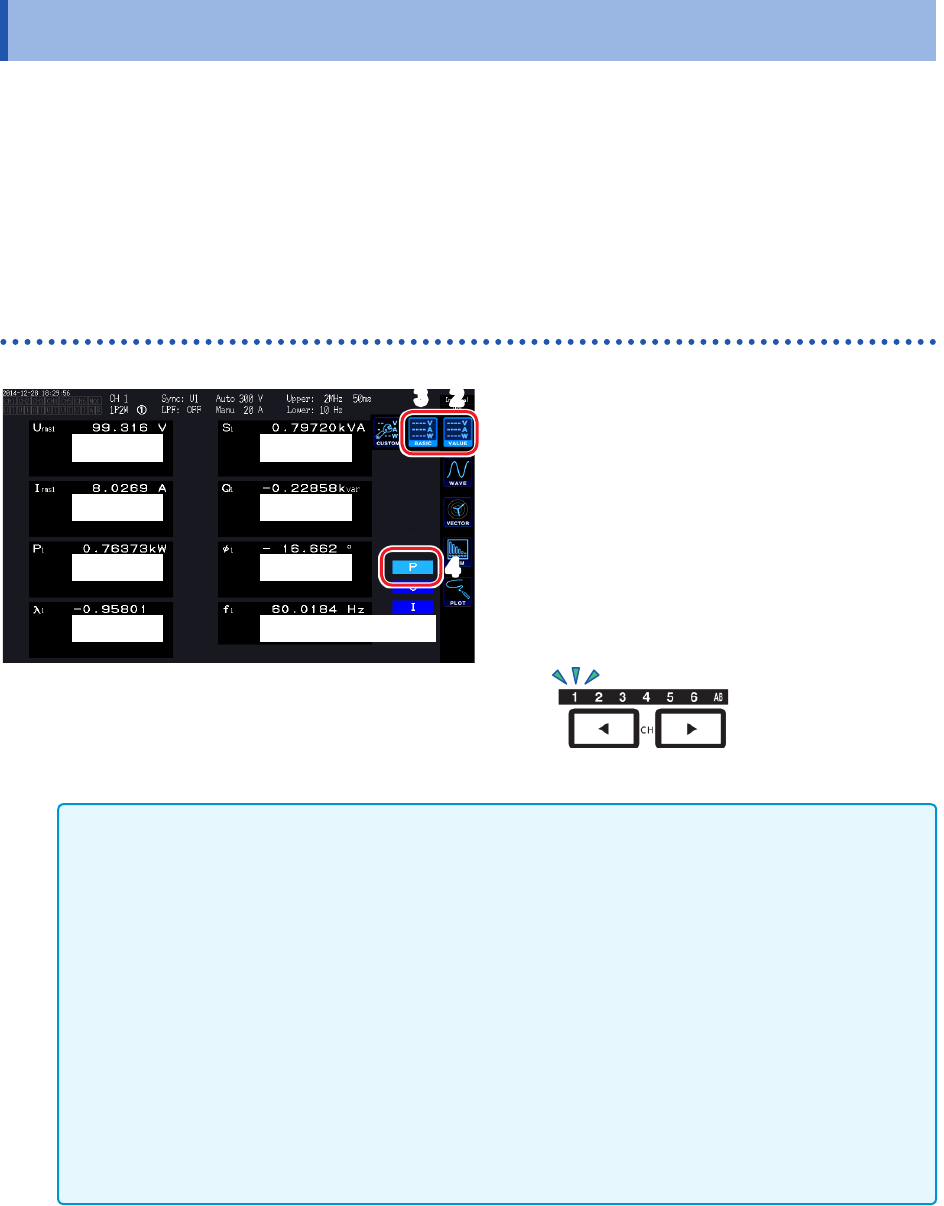

显示功率测量值
4
电压有效值
电流有效值
有功功率
功率因数
视在功率
无功功率
功率相位角
频率源的频率
23
1
按下 [MEAS] 键
2
触摸 VALUE
3
触摸 BASIC
4
触摸 P
5
利用 [CH] 的 / 切换要显示的通道
每按下
/
，
都会切换显
示的通道。
•
根据整流方式的设置，在电压有效值
(Urms) 或电流有效值 (Irms) 的显示区内，会显示平均值
整流有效值的换算值 (mean)。
参照 ：“设置整流方式”（第 60页）
•
功率因数
(
λ
)、无功功率 (Q)、功率相位角 (
φ
) 的符号表示超前与滞后的极性，无符号表示滞后
(LAG)
，－表示超前 (LEAD)。
•
使用谐波测量值的基波功率因数
(
λ
fnd)、基波无功功率 (Qfnd) 的符号表示计算方面
的符号，与功率因数 (
λ
)、无功功率 (Q) 的符号相反。（功率运算公式为TYPE1 时）
参照 ：“运算公式规格”（第 231页）
•
电压与电流的电平差较大时，或者功率相位角接近
0°时，功率因数、无功功率与功率相位角的
符号可能会变得不稳定。
•
3P3W2M、3V3A接线时各通道的有功功率 (P)、无功功率 (Q)、视在功率 (S) 与功率因数 (
λ
)
为无效数据。请仅使用 sum 值
*
。
•
即使是无输入的通道，也可能会因周围噪音的影响而显示测量值。
* ： 为 1P2W以外接线时，作为 2通道以上的测量值总和运算的功率测量值
（例 ：P123、S456、Q34等）
51
查看功率测量值，变更测量条件
显示电压、电流
例 ：为电压时
4
电压有效值
电压平均值整流
有效值换算
电压基波成分
总谐波失真率
电压波形峰值 +
电压波形峰值 -
电压简单平均值 (DC)
频率源的频率
电压交流成分 (AC)
接线模式为3V3A、3P3W3M、3P4W 时，显示不平
衡率 Uunb/Iunb[%]。
在累计模式下选择 DC时，显示纹波率以替代总谐波失真率。
23
1
按下 [MEAS] 键
2
触摸 VALUE
3
触摸 BASIC
4
触摸 U（电压）或 I（电流）
5
利用 [CH] 的 / 切换要显示的通道
每按下
/
，
都会切换显
示的通道。
设置量程
根据被测对象的电压与电流设置适当的电压量程与电流量程。请选择超出输入电平的电压/ 电流最小量程，
以便进行高精度测量。
危 险
•
超出最大输入电压或最大输入电流时，请迅速中止测量并切断测量线路电源，然后拆下
接线。
•
如果在超出最大输入的状态下继续测量，则会导致本仪器损坏，造成人身伤害事故。
警 告
•
最大输入电压为
1000 V、±2000 V peak（10 ms 以下）。如果超出该电压，则可能
会造成本仪器损坏，或导致人身伤害事故，因此请勿在这种状态下测量。
•
如果超出电流传感器的最大输入电流，则会导致本仪器损坏，造成人身伤害事故，因此
请勿输入。
测量画面中的量程设置
1
利用 [CH] 的 / 点亮要变更量程的通道
每按下
/
，
都会切换显示的通道。
2
利用 [RANGE] 键与 [AUTO]键操作量程
参照 ：“
1.3 各部分的名称与功能”（第 21页）
