197 解除远程状态 （设为本地状态） 连接本仪器与计算机时 使用 D-sub 9 针母头 -D-sub 9 针母头的交叉线。 推荐电缆 ： 9637 RS-232C 电 缆（ 1.8m 、 9-9 针、交叉线） 交叉接线 DCD 1 RxD 2 TxD 3 DTR 4 GND 5 DSR 6 RT S 7 CTS 8 RI 9 Pin No . D-sub 9 针 母头 PW6001 侧 1 DCD 2 RxD 3 TxD 4 DTR…
196
使用 RS-232C
连接 RS-232C电缆
推荐电缆 ：9637 RS-232C电 缆（ 1.8m、9-9针、交叉线）
背面
D-sub 9针 公头
嵌合固定螺钉
#4-40
20V
ANALOG
PULSE
CH A
20V
ANALOG
PULSE
CH B
20V
PULSE
CH C
20V
PULSE
CH D
GND
225VA
100V
-
240V
50/60Hz
D /A
OUTPUT
MADE IN JAPAN
SYNC
IN ACT LINKOUT
50V
50V
50V
50V
RS 232C / EXTGP IB
1000BASE T
1
将 RS-232C 连接线连接到本仪器的 D-sub 9针连接器上。
请务必用螺钉固定。
2
请将控制器的通讯协议设为与本仪器相同。
请务必对控制器进行以下设置。
•
异步方式
•
通讯速度 ：
9,600bps/19,200bps/38,400bps/57,600b
ps/115,200bps/230,400bps
（请调节为本仪器的设置）
•
停止位 ：
1位
•
数据长度 ：
8位
•
奇偶性校验 ：无
•
流程控制 ：无
•
与控制器
(DTE) 连接时，请准备符合本仪器侧连接器及控制器侧连接器规格的交叉线。
•
请务必将控制器的通讯协议设置设为规格设置。
(第 192 页 )
•
使用
USB- 串行电缆时，可能需要使用转接头、直- 交叉转换器。请根据本仪器的连接器与
USB-串行电缆连接器的规格进行适当的准备。
输入输出连接器为终端 (DTE) 规格。
本仪器使用 2、3、5、7 和 8号针。不使用其它针。
针
编号
相互连接电路名称
CCIT电路编号 EIA略号 JIS 略号 惯用略号
1 数据通道接收载波检测 Carrier Detect 109 CF CD DCD
2
接收数据 Receive Data 104 BB RD RxD
3
发送数据 Send Data 103 BA SD TxD
4
数据终端就绪
Data Terminal
Ready
108/2 CD ER DTR
5
信号用接地 Signal Ground 102 AB SG GND
6
数据设置就绪 DATA Set Ready 107 CC DR DSR
7
发送要求 Request to Send 105 CA RS RTS
8
可发送 Clear to Send 106 CB CS CTS
9
被叫显示 Ring Indicator 125 CE CI RI
197
解除远程状态（设为本地状态）
连接本仪器与计算机时
使用 D-sub 9 针母头 -D-sub 9针母头的交叉线。
推荐电缆 ：9637 RS-232C电 缆（ 1.8m、9-9针、交叉线）

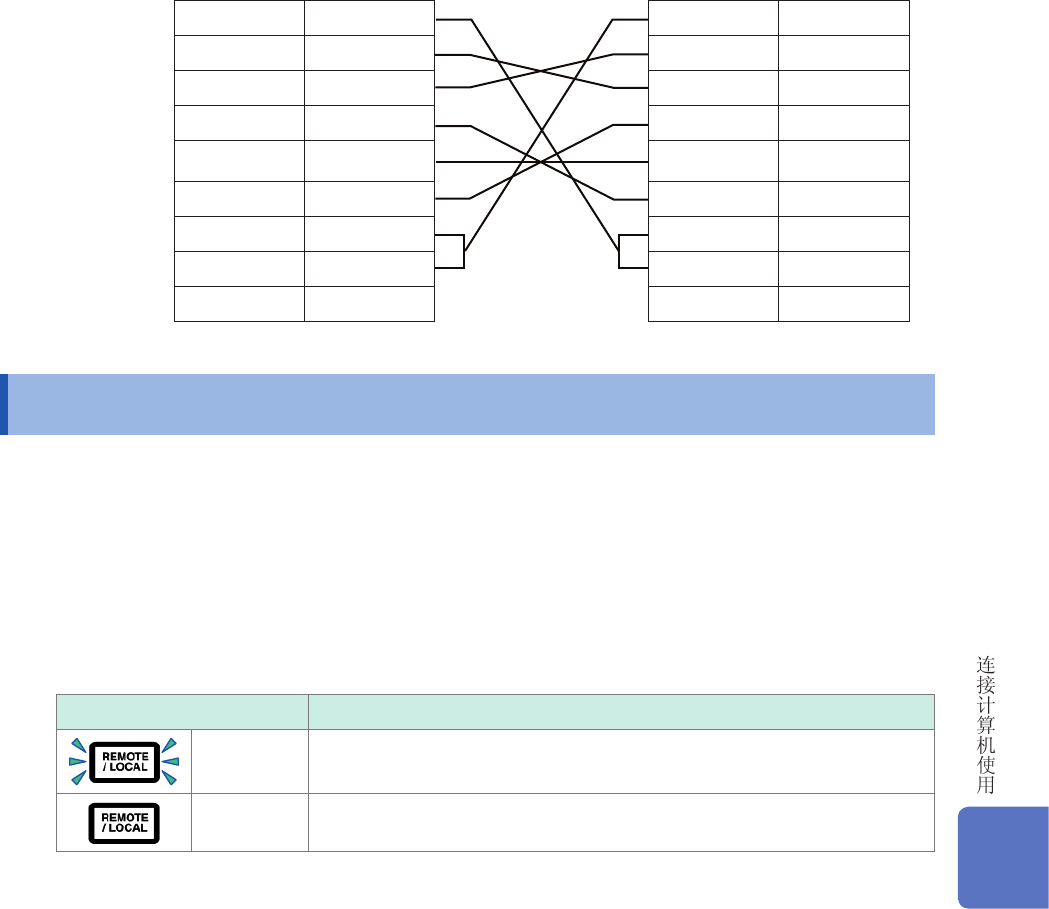

交叉接线
DCD 1
RxD 2
TxD 3
DTR 4
GND 5
DSR 6
RTS 7
CTS 8
RI 9
Pin No
.
D-sub 9针 母头
PW6001侧
1 DCD
2 RxD
3 TxD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
9 RI
Pin No.
D-sub 9
针 母头
计算机
/AT 兼容机
9.5 解除远程状态（设为本地状态）
GP-IB 通讯期间变为远程状态（远程操作状态），[REMOTE/LOCAL] 键点亮。[REMOTE/LOCAL]
键
以外的操作键均变为无效状态。
因 GP-IB 而变为本地锁定状态（GP-IB 命令LLO ：Local Lock Out）时，即使按下
[REMOTE/
LOCAL]
键也无效。
此时，请执行接口功能的 GTL 命 令（ GP-IB命令 GTL ：Go To Local）或重新接通本仪器的电源，即
可返回到本地状态。
键的状态 内容
点亮
远程状态（远程操作状态）
[REMOTE/LOCAL]
键
以外的键均不能操作。
熄灭 键操作有效。
解除远程状态
按下 [
REMOTE/LOCAL
]键（点亮）
操作键变为有效状态，
[REMOTE/LOCAL]
键熄灭。
9
198
解除远程状态（设为本地状态）
