设置各通道的累计模式。累计模式包括下述 2 种模式，可根据接线进行选择。
DC模式
•
按极性累计各采样的瞬时电流值、瞬时功率值。
•
仅
1P2W接线时可选择。
•
同时进行电流累计
(Ih+、Ih-、Ih)与有功功率累计 (WP+、WP-、WP) 6个项目的累计。
RMS模式
•
累计各数据更新速率的电流有效值、有功功率值。
•
仅对有功功率按极性进行累计。
2
3
4
1

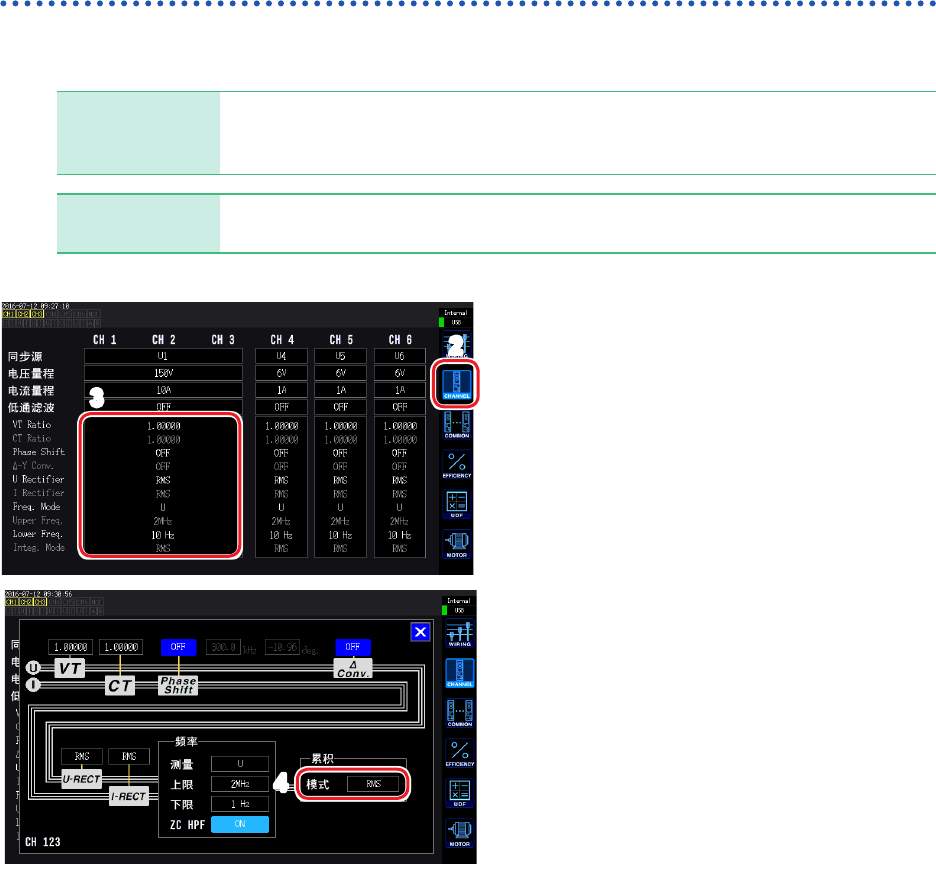

按下 [INPUT] 键
2
触摸 CHANNEL
3
触摸通道详细显示区域
显示各接线的详细设置内容。
4
触摸累计项目，选择模式
65
查看累计值

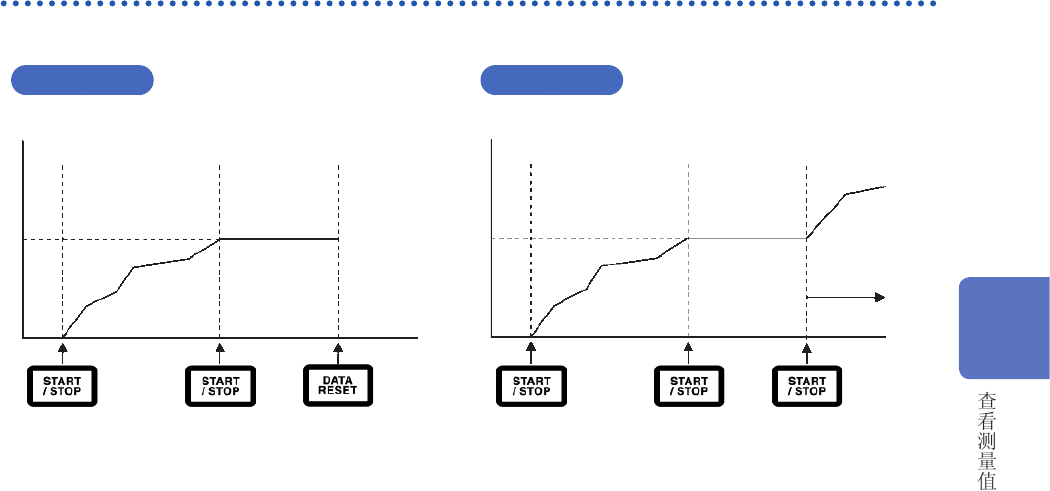

手动累计方法
以手动方式任意开始或停止累计。
累计显示值
开始 停止 复位
保持
时间
手动累计操作
累计显示值
开始 停止 开始加算
保持
时间
加法
加算累计操作
开始累计之前
将间隔时间、定时器时间、实际时间控制全部设为 OFF。
参照 ：“与时间控制功能组合的累计方法”（第 66页）
开始
按下 [START/STOP]键
[START/STOP]键点亮为绿色，画面上用绿色显示 Integ.指示灯，表示正在进行操作。
停止
再次按下 [START/STOP]键
[START/STOP]键点亮为红色，画面上的 Integ.指示灯显示为红色。
加算累计
（累加到截止目前的累计值中）
再次按下
[START/STOP]键
[START/STOP]键点亮为绿色，画面上的 Integ.指示灯显示为绿色。
进行累计值复位
停止累计并按下 [DATA RESET]键
