62 查看累计值 累计的开始与停止以及累计值复位方法 包括操作键方法、外部信号方法与通讯方法。 要变更各种设置时，请务必进行累计值复位。 累计处于停止状态 （ [ST AR T/ST OP] 键点亮为红色） 时 ，如果 按下 [D A T A RESET] 键，累计值则会被复位。 累计开始 ： 按下一次。 键点亮为绿色。 累计停止 * ： 再次按下。 键点亮为红色。 * 设置定时器控制与实际时间控制时，会在设置的结束时间自动停止累计。
61
查看累计值
3.3 查看累计值
显示累计值
同时累计所有通道的电流 (I) 与有功功率 (P)。显示 +、-与总累计值。
显示累计的内容
4
电压有效值
电流有效值
有功功率
功率因数
各累计时间
电流累计值
有功功率累计值
频率源的频率
23
1

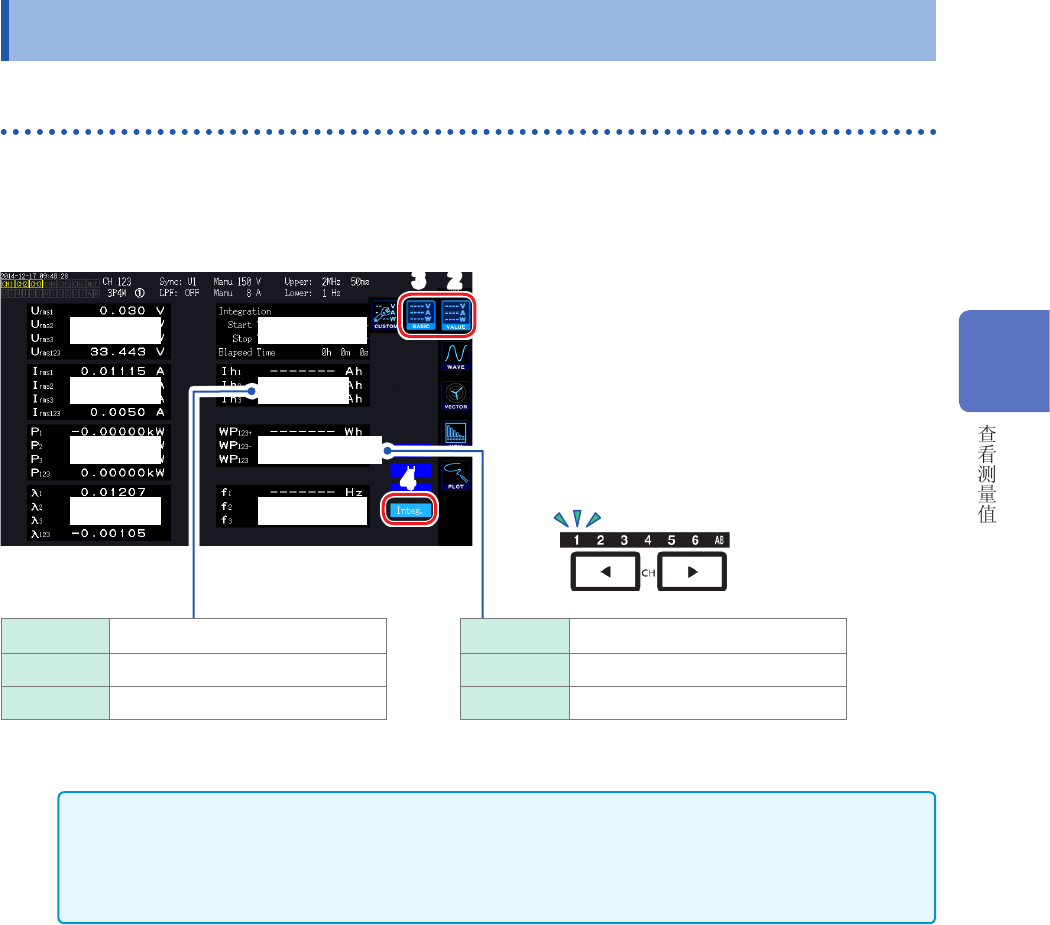

按下 [MEAS] 键
2
触摸 VALUE
3
触摸 BASIC
4
触摸 Integ.
5
利用 [CH] 的 / 切换要显示的通道
每按下
/
，
都会切换显
示的通道。
WP1+
CH1
的正向有功功率累计值
WP1- CH1的负向有功功率累计值
WP1 CH1的总有功功率累计值
Ih1+
CH1
的正向电流累计值
*
Ih1- CH1 的负向电流累计值
*
Ih1 CH1的总电流累计值
* ：仅在累计模式为 DC时显示。
•
可累计的项目因接线模式与累计模式而异。
参照 ：:“设置接线模式与电流传感器”（第 41页）、“设置累计模式”（第 64页）
•
也可以在选择显示
(CUSTOM) 画面中进行选择显示。
参照 ：“3.1 测量值的显示方法”（第 47页）
开始累计之前
1
校准时钟
参照 ：“时间设置”（第
131页）
2
设置累计模式
参照 ：“设置累计模式”（第
64页）
3
设置所需的各种控制时间（间隔时间、定时器时间、实际时间控制时间）
参照 ：“与时间控制功能组合的累计方法”（第
66页）
进行手动累计或通过外部信号进行累计时，将各种时间设置设为 OFF。
4
在 U 盘或内存中保存以及进行 D/A输出时，进行各设置
参照 ：“对
U盘进行格式化”（第 152页）、“8.2 使用 D/A 输出（仅限于带马达 &D/A 型号）（模
拟输出与波形输出）”（第 167 页）
3
62
查看累计值
累计的开始与停止以及累计值复位方法
包括操作键方法、外部信号方法与通讯方法。
要变更各种设置时，请务必进行累计值复位。

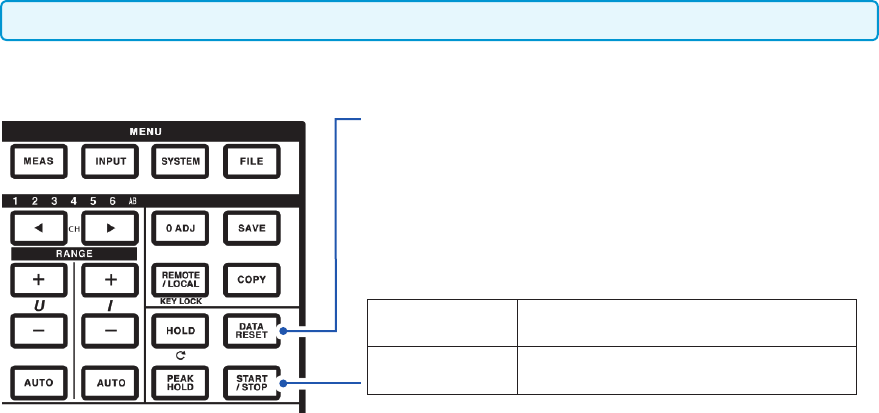

累计处于停止状态（[START/STOP] 键点亮为红色）时，如果
按下
[DATA RESET] 键，累计值则会被复位。
累计开始 ：
按下一次。
键点亮为绿色。
累计停止
* ：
再次按下。
键点亮为红色。
*设置定时器控制与实际时间控制时，会在设置的结束时间自动停止累计。
63
查看累计值
累计的开始与停止以及累计值复位的注意事项
•
也可以在远程操作应用程序画面中按相同的步骤进行
LAN通讯控制。
参照 ：“9 连接计算机使用”(第 183 页 )
•
累计时间最长为
9999小时 59 分 59秒，达到该时间时，累计自动停止。
•
利用操作键与外部控制的累计开始
/停止 / 累计值复位等操作与所有累计项目同步。
•
可利用接线模式与累计模式累计的项目如下所示。
各模式 可选择的项目
1P2W、DC模式 Ih+、Ih-、Ih、WP+、WP-、WP
1P2W Ih
、WP+、WP-、WP
1P3W
、3P3W2M
（使用 CH1、CH2时）
Ih1、Ih2、WP12+、WP12-、WP12
3V3A
、3P3W3M、3P4W
（使用 CH1、CH2、CH3时）
Ih1、Ih2、Ih3、WP123+、WP123-、WP123
•
按数据更新速率时序对各通道的运算结果进行累计。因此，对于响应速度、采样速度或运算方法
不同的测量仪器，其累计值也可能会不同。
•
开始累计时，设为
AUTO 量程的项目均固定为开始时的量程。请事先任意设置量程，以免超出
量程。
•
电流累计 ：累计模式为
DC模式时，累计瞬时电流，为 RMS 模式时，作为 rms 值进行累计。
•
功率累计 ：累计模式为
DC模式时，累计瞬时功率，为 RMS 模式时，累计有功功率。
•
累计操作期间，（即使在实际时间控制累计中处于“待机期间”之时）不受理画面切换、保持
/峰值
保持功能以外的设置变更。
•
处于保持期间时，显示虽然被固定，但内部仍继续进行累计操作。在这种情况下
,D/A输出时会
输出所显示的数据。
•
即使在峰值保持状态下，也不影响累计显示。
•
累计操作期间停电时，累计值会被复位，并且累计操作停止。
3
