基本操作（画面显示与画面构成）
画面构成

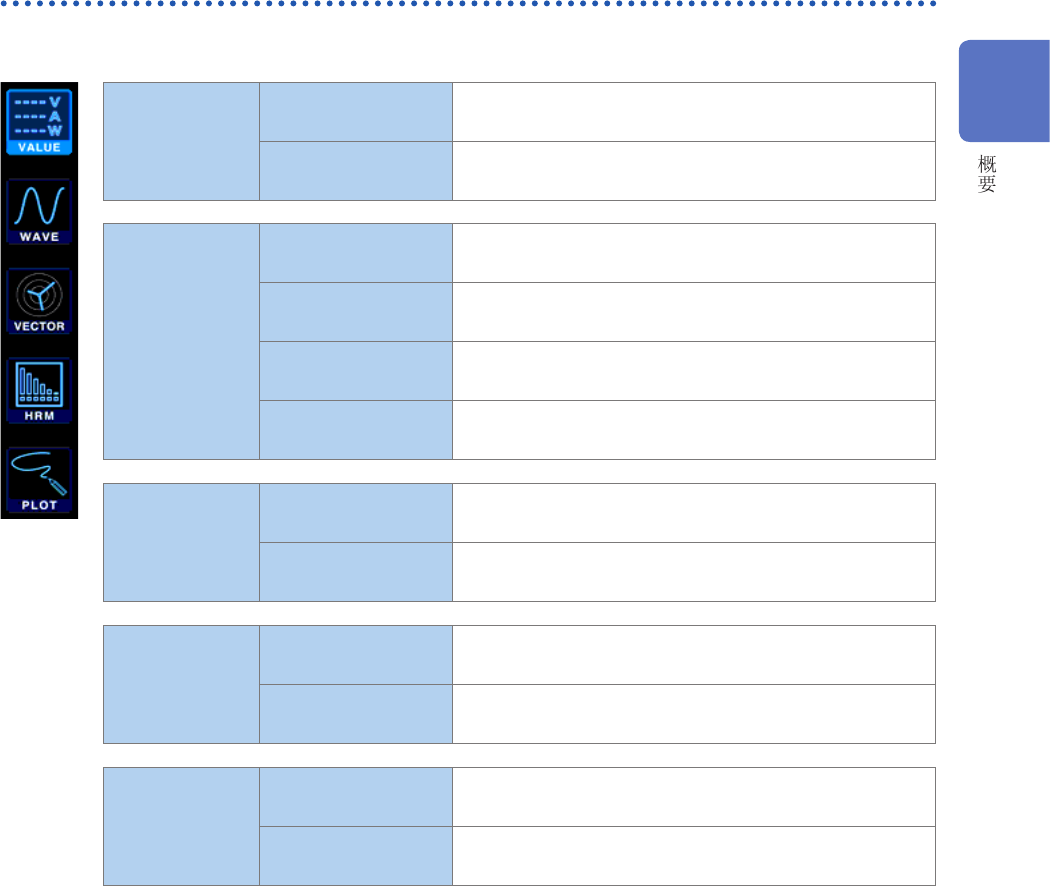

测量画面（利用 [MEAS]键进行显示）
VALUE
测量值画面
BASIC
基本显示
按接线显示各通道的功率测量值或马达输入的测量值。
CUSTOM
选择显示
从基本测量项目中选择任意测量值并显示。
WAVE
波形画面
WAVE
波形显示
显示电压 /电流、马达输入的波形。
WAVE+ZOOM
波形 +缩放显示
放大显示波形。
WAVE+VALUE
波形 +测量值显示
与波形同时用数值显示 12个项目的测量值。
WAVE+FFT
波形 +FFT分析
根据波形进行 FFT分析，并显示分析结果。
VECTOR
矢量画面
VECTOR 1
1
矢量
与数值一起，对
谐波测量值的选择次数成分进行矢量显示。
VECTOR 2
2
矢量
从接线中选择 2个，并进行矢量显示。
HRM
谐波画面
LIST
列表显示
用数值对选中谐波测量项目进行列表显示。
BAR GRAPH
图形显示
利用电压、电流与有功功率的 3 个条形图显示选中通道的谐波数据。
PLOT
绘制画面
D/A MONITOR
D/A
监视显示
用图形与数值显示选中的 D/A输出项目。
X-Y PLOT
X-Y
图形显示
根据选中的 4个项目生成共计 2组 XY 图形并进行显示。
1
32
基本操作（画面显示与画面构成）

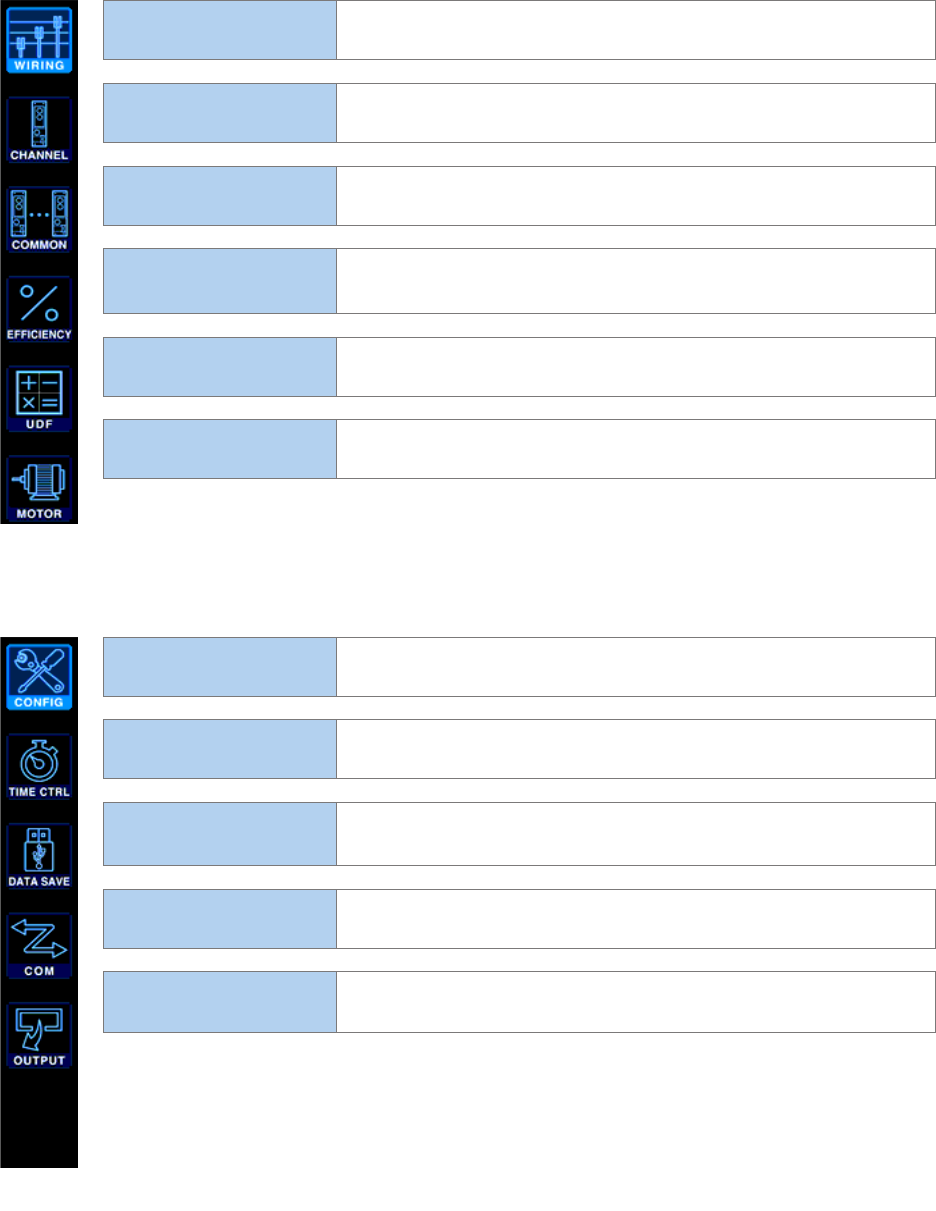

输入画面（利用 [INPUT]键进行显示）
WIRING
接线设置
根据测量线路设置与输入通道进行组合的接线模式。
CHANNEL
各通道设置
根据接线模式中选择的接线设置详细测量条件。
COMMON
输入通用设置
设置所有通道通用的测量条件。
EFFICIENCY
效率运算设置
设置效率运算的运算公式。
UDF
用户定义运算设置
组合本仪器的测量值、数值与函数，任意设置运算公式。
MOTOR
马达输入设置
设置马达输入。
系统设置画面（利用 [SYSTEM]键进行显示）
CONFIG
系统设置
进行系统环境的确认、设置。
TIME CTRL
时间控制设置
进行时间控制的设置。
DATA SAVE
数据保存设置
对将数据保存到 U盘或内存中进行设置。
COM
通讯设置
进行通讯接口的设置。
OUTPUT
D/A
输出设置
进行 D/A输出的设置。
文件操作画面（利用 [FILE]键进行显示）
进行 U盘的操作或设置文件的保存与读取。
33
2
测量前的准备
2.1 购买后首先进行的工作
使用本仪器进行测量之前，请进行下述作业。
用螺旋管将电压线捆束在一起
L9438-50电压线附带有螺旋管（5个 ）。
请根据需要使用螺旋管，将 2 条电线（红色与黑色）捆束在一起。
准备物件
L9438-50 电压线
如下所示为附件内容。
香蕉型
-香蕉型电线 ×2
（红色）
（黑色）
鳄鱼夹 ×2
（红色）
（黑色）
螺旋管（用于捆束电线）×5
螺旋管的安装方法
1
准备好 2 条电线（红色与黑色）
将 2 条电线（红色与黑色）归拢一侧
以便于捆束。
2
缠绕螺旋管
缠绕螺旋管，以便将2条电线捆束
在一起。
由于附带有 5个螺旋管，因此请按适当的间隔使用。
例 ：安 装 5个螺旋管时
螺旋管
