178 利用外部信号控制累计 8.4 利用外部信号控制累计 本仪器可使用外部控制接口，通过 0 V/5 V 的逻辑信号或短路 / 开路接点信号控制累计开始、停止与 数据复位。 也可以向外部控制设备供给电压为 +5 V 、电流最大为 200 mA 的电源。 背面 D-sub9 针插头 （公头） 嵌合固定螺钉 #4-40 20 V ANALOG PULSE CH A 20 V ANALOG PULSE CH B 20 V PULSE CH …
177
使用马达分析（带马达 &D/A型号）
例

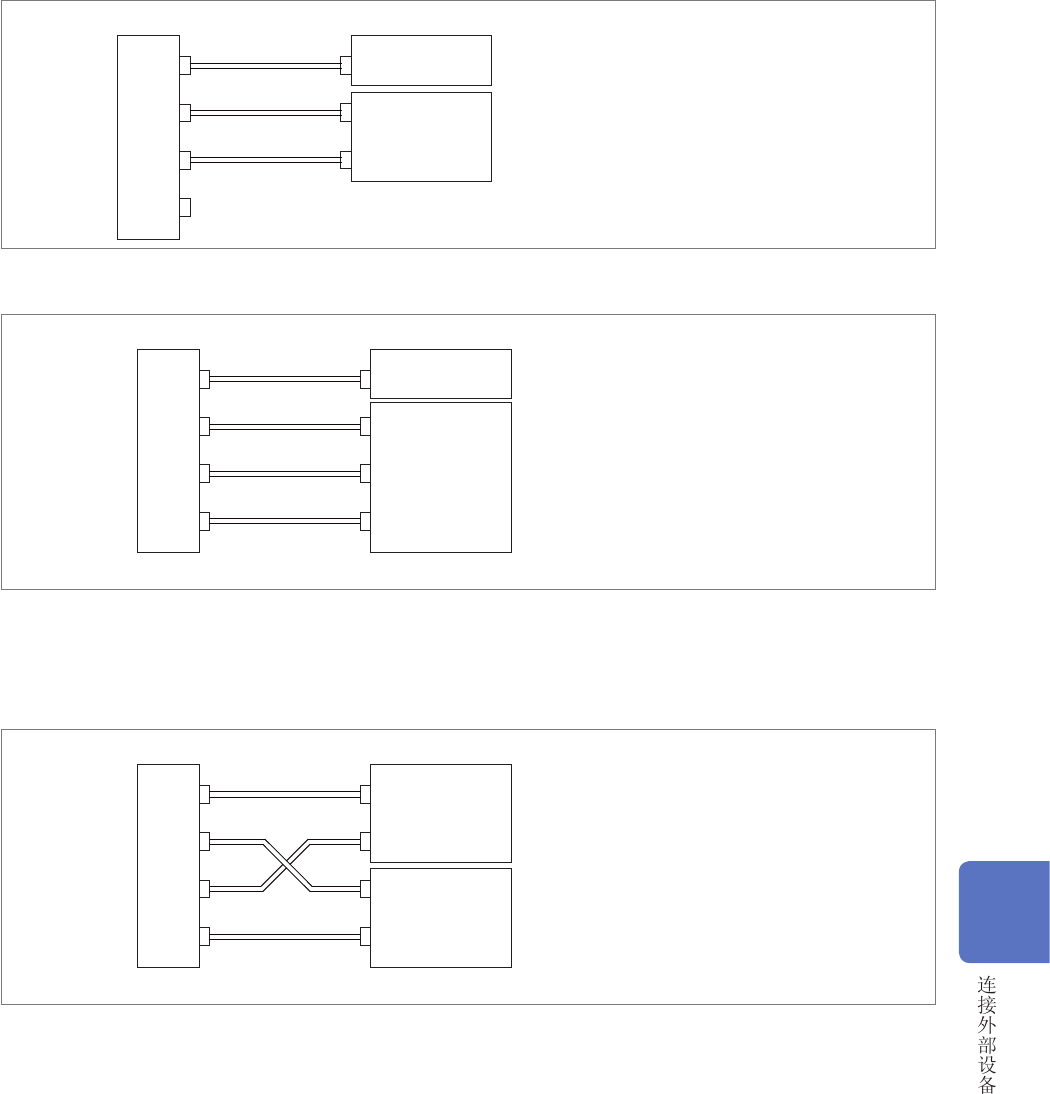

2 ：马达功率测量，带正转反转检测（测量项目 ：设置模式 2）
扭矩输出
A相脉冲
B相脉冲
CH A
CH B
CH C
CH D
L9217
连接线
扭矩测量仪
旋转编码器
马达输入通道
扭矩输入
转速输入
旋转方向输入
未使用
OFF
分别在CH A 中输入扭矩信号，在CH B 中输入A
相脉冲信号，在CH C 中输入 B 相脉冲信号，根据
A相脉冲与 B 相脉冲的相位差查看马达正转反转的
方向，同时测量马达功率或马达效率。
扭矩信号可输入模拟
DC信号与脉冲频率。
例 3 ：马达功率测量、电相角测量示例（测量项目 ：设置模式 1）
扭矩输出
A相脉冲
B相脉冲
Z相脉冲
CH A
CH B
CH C
CH D
L9217
连接线
扭矩测量仪马达输入通道
扭矩输入
转速输入
旋转方向输入
原点信号输入
旋转编码器
分别在CH A 中输入扭矩信号，在CH B 中输入A
相脉冲信号，在CH C 中输入B 相脉冲信号，在
CH D中输入 Z 相脉冲（原点信号），在测量电相角
的同时，对马达功率或马达效率进行测量。
通过将同步源设为
Zph.，也可以获得与机械角（而
非电相角）周期的同步。
扭矩信号可输入模拟
DC信号与脉冲频率。
不进行正转反转检测时，无需在
CH C中输入 B 相
脉冲，因此请设置模式
3。
使用同步源
Zph.时，不仅要向CHD 中输入Z相脉
冲，还必须向
CHB中输入 A 相脉冲。
双马达模式下的连接示例
例 4 ：马达功率测量示例
扭矩输出
旋转脉冲
扭矩输出
旋转脉冲
CH A
CH B
CH C
CH D
L9217
连接线
扭矩测量仪
1马达输入通道
扭矩输入
1
扭矩输入 2
转速输入 1
转速输入 2
扭矩测量仪 2
分别在 CH A与 CH C中输入扭矩信号与转速信号，
测量第
1 个马达功率或马达效率，然后在CH B 与
CH D 中输入扭矩信号与转速信号，测量第2 个马
达功率或马达效率。
扭矩信号可输入模拟
DC信号与脉冲频率。
转速信号仅可用于输入脉冲。
显示设置有连接马达输入的测量值
有关测量值的显示与本仪器的设置方法，请参照“3.6 查看马达测量值（带马达&D/A 型号）”（第
78页）。
8
178
利用外部信号控制累计

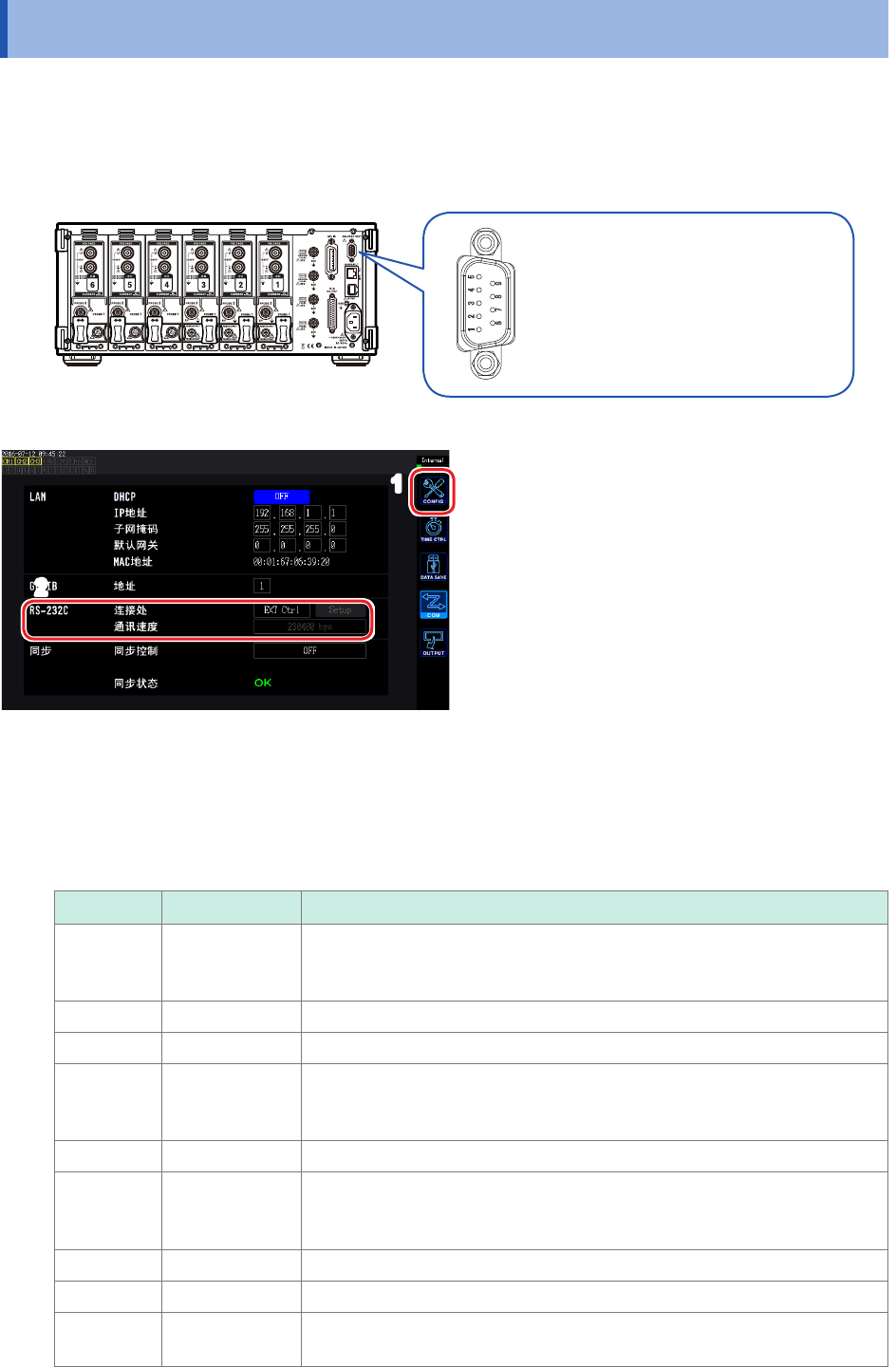

8.4 利用外部信号控制累计
本仪器可使用外部控制接口，通过 0 V/5 V 的逻辑信号或短路 /开路接点信号控制累计开始、停止与
数据复位。
也可以向外部控制设备供给电压为 +5 V、电流最大为 200 mA的电源。
背面
D-sub9针插头（公头）
嵌合固定螺钉
#4-40
20V
ANALOG
PULSE
CH A
20V
ANALOG
PULSE
CH B
20V
PULSE
CH C
20V
PULSE
CH D
GND
225VA
100V
-
240V
50/60Hz
D /A
OUTPUT
MADE IN JAPAN
SYNC
IN ACT LINKOUT
50V
50V
50V
50V
RS 232C / EXTGP IB
1000BASE T
1
2
1
按下 [SYSTEM] 键
2
触摸 COM
3
触摸 RS-232C 连接目标项目，
选择 EXT Ctrl
•
请按下述针编号准备分配功能的本仪器控制设备。
•
请准备
D-sub 9针母头连接器，或准备已切断 9444连接电缆公头连接器，参考内部电缆颜色直接
连接到仪器上的设备。
•
请将不使用的针置于开路状态。
针编号 电缆颜色
功能
1 茶色
累计的开始 /停止
将该针从High（5 V 或开路）设为Low（0 V 或短路）时，开始累计。另外，已经从
Low 设为 High 时，停止累计。
2 红色 未使用
3 橙色 未使用
4 黄色
保持
已将该针从High（5 V或开路）设为Low（0 V 或短路）时，保持显示。另外，已经从
Low 设为 High 时，解除保持。
5 绿色 GND
6
蓝色
累计值的数据复位
已将该针设为 200 ms以上的期间Low 时，对累计值进行复位。
累计仅在停止期间有效。
7 紫色 未使用
8 灰色 未使用
9 白色
供电
电压 +5 V、电流最大 200 mA
179
利用外部信号控制累计

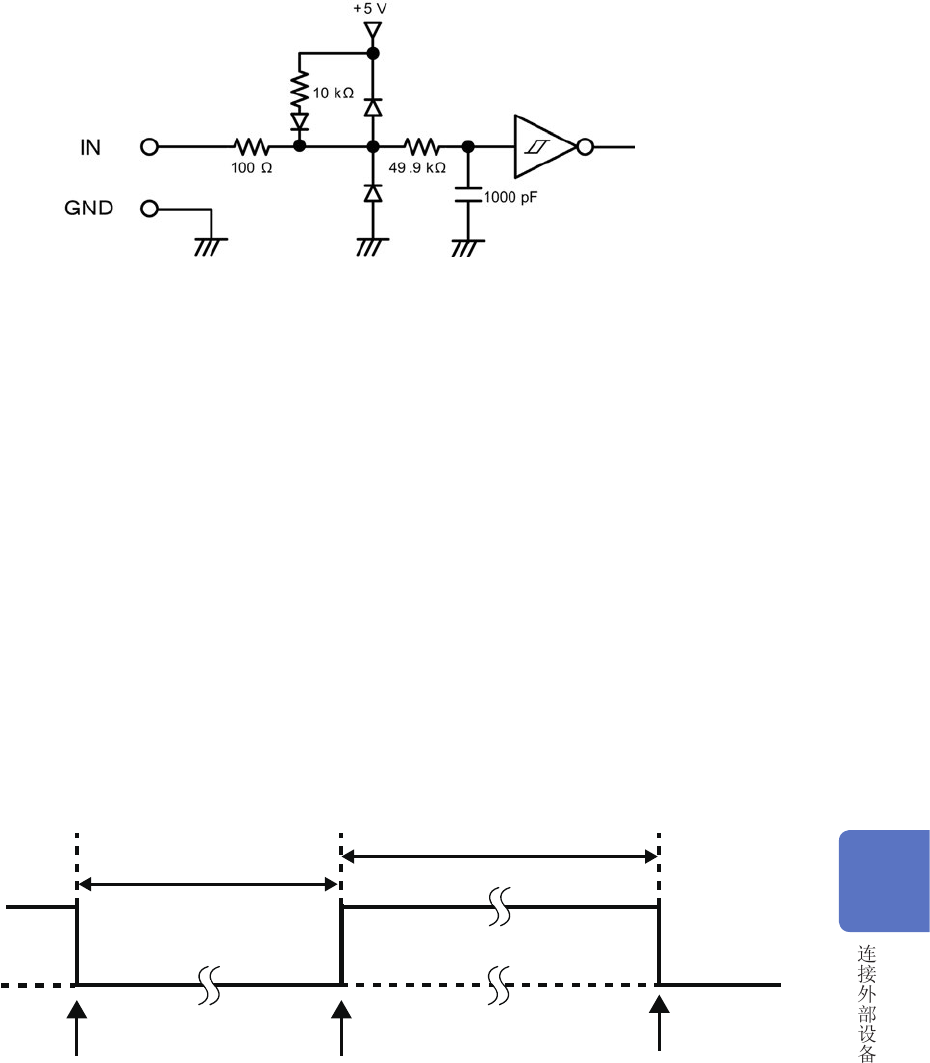

外部控制端子的内部电路图
连接电缆
准备物件 ：9444连接电缆、控制本仪器的外部设备
将 9444 连接电缆连接到本仪器的 D-sub 9针连接器上。
请务必用螺钉固定。
控制信号时序
按下述时序图的期间对外部控制接口的各信号进行检测。
显示可能会因要测量的频率或 2 台同步状态而延迟。
累计的开始 / 停止
是控制累计开始 / 停止的信号。
进行与面板键中的 [START/STOP] 键相同的动作。
450 ms以上 *1
450 ms
以上
5 V（开路）
0 V（短路）
停止累计 开始加算累计开始
*1 ： 自动保存ON 时为 1 s以上
8
