193 使用 GP-IB 连接 GP-IB 电缆 将 GP-IB 电缆连接到本仪器的 GP-IB 连接器上。 背面 推荐电缆 ： 9151-02 GP-IB 连接线 (2 m) 设置 GP-IB 地址 请在使用 GP-IB 接口之前进行设置。 2 3 1 按下 [SYSTEM] 键 2 触摸 COM 3 触摸 地址 项目，然后利用数字键输入地址 初始值 ： 1 设置范围 ： 0 ～ 30 9
192
使用 GP-IB
9.3 使用 GP-IB
本仪器标配有GP-IB 接口。可利用GP-IB电缆连接本仪器与计算机，进行远程操作，或将测量数据
传送到计算机。
警 告
•
装卸接口连接器时，请关闭各仪器的电源。否则会导致触电事故。
•
为避免损坏本仪器，请不要使连接器发生短路或输入电压。
•
请务必连接在连接仪器的
GP-IB 连接器上。如果连接在电气规格不同的连接器上，则
会导致触电事故或仪器损坏。
注 意
连接后请务必拧紧螺钉。如果连接器连接不牢固，就无法满足规格要求，并可能会导致
故障。
关于 GP-IB
•
可使用
IEEE-488-2 1987的共通命令（必须）。
•
符合以下标准。（符合标准
IEEE-488.1 1987
*1
）
•
参考以下标准进行的设计。（参考标准
IEEE-488.2 1987
*2
）
输出提示已满时，输出查询错误，并清除输出提示。因此不对应 IEEE 488.2 规定的锁死状态
*3
下
的输出提示清除和查询错误输出。
*1 ： ANSI/IEEE Standard 488.1-1987,IEEE Standard Digital Interface for Programmable Instrumentation
（ANSI/IEEE标准 488.1-1987。基于 IEEE标准的可编程测量仪器数字接口）
*2 ： ANSI/IEEE Standard 488.2-1987,IEEE Standard Codes,Formats,Protocols,and Common Commands
（ANSI/IEEE标准 488.2-1987。基于 IEEE标准的代码、格式、协议以及共通命令）
*3 ： 输入缓冲区和输出提示已满时，变为不可能继续处理状态。
规格
SH1 具有源/ 同步更换的全部功能。
AH1 具有接收器/ 同步更换的全部功能。
T6 具有基本的送信功能。
具有串行点功能。
没有仅限送信模式。
具有凭借MLA (My Listen Address) 解除送信的功
能。
L4 具有基本的接收功能。
没有仅限接收模式。
具有凭借 MTA (My Talk Address) 解除接收的功能。
SR1 具有服务/ 请求的全部功能。
RL1 具有远程 /本地的全部功能。
PP0 没有并行点功能。
DC1 具有设备清除的全部功能。
DT1 具有设备触发的全部功能。
C0 没有控制器功能。
使用字符代码 ：
ASCII代码

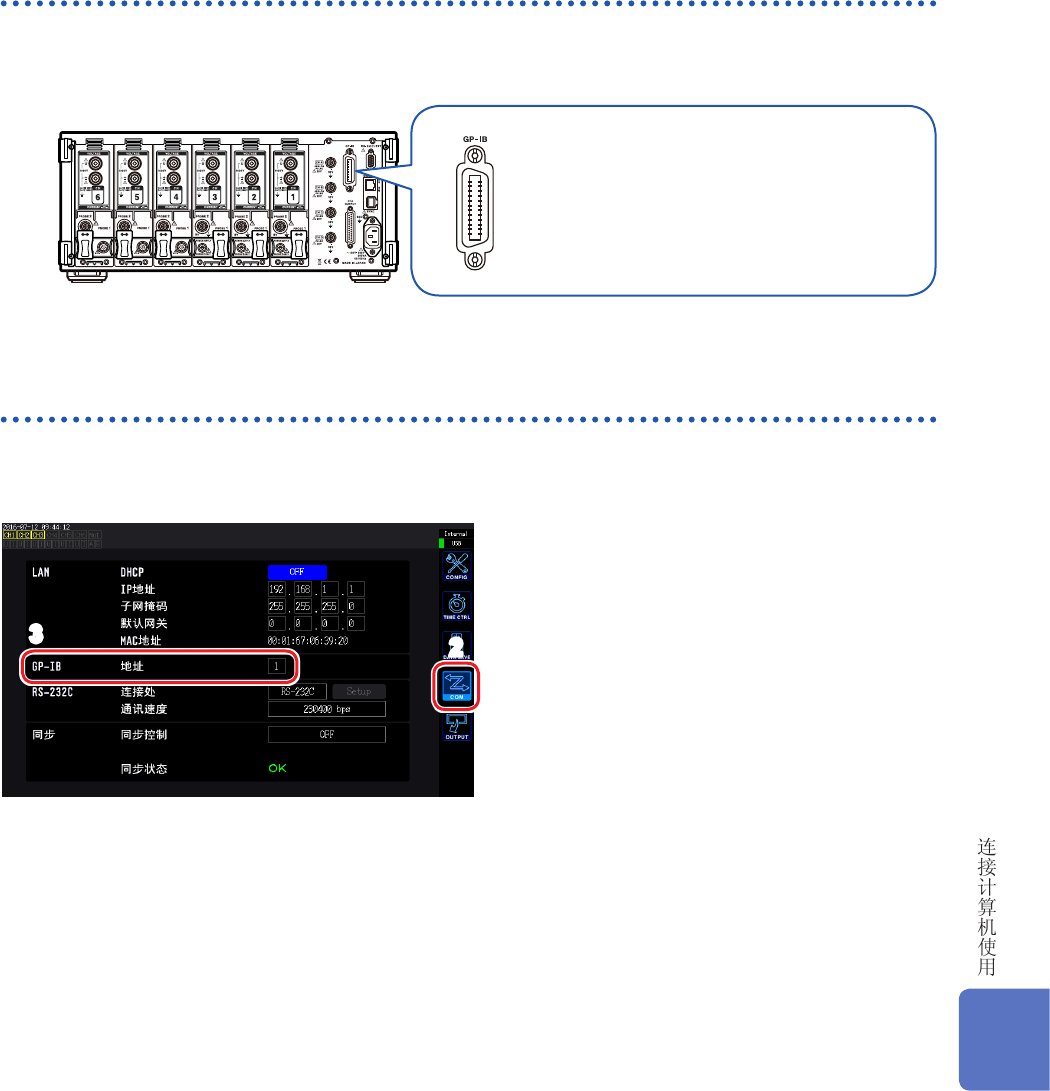

193
使用 GP-IB
连接 GP-IB电缆
将 GP-IB 电缆连接到本仪器的 GP-IB连接器上。
背面
推荐电缆 ：
9151-02 GP-IB连接线 (2 m)
设置 GP-IB地址
请在使用 GP-IB 接口之前进行设置。
2
3
1
按下 [SYSTEM] 键
2
触摸 COM
3
触摸地址项目，然后利用数字键输入地址
初始值 ：
1
设置范围 ：0 ～ 30
9
194
使用 RS-232C
9.4 使用 RS-232C
如果将选件RS-232C 连接线连接到本仪器上，则可通过RS-232C的串行通讯经由 PC或控制器进
行控制，或利用接点开关控制累计的开始与停止。
警 告
•
装卸接口连接器时，请关闭各仪器的电源。否则会导致触电事故。
•
为避免损坏本仪器，请不要使连接器发生短路或输入电压。
•
请务必连接在连接仪器的
RS-232C 连接器上。如果连接在电气规格不同的连接器上，
则会导致触电事故或仪器损坏。
注 意
连接后请务必拧紧螺钉。如果连接器连接不牢固，就无法满足规格要求，并可能会导致
故障。
使用注意事项
只能使用
LAN、RS-232C、GP-IB中的一个。
如果混用多个接口，则可能会导致通讯停止等误动作。
规格
通讯方式 全双工 异步方式
通讯速度
9,600bps/19,200bps/38,400bps/57,600bps/115,200bps/230,400bps
数据长度 8 位
奇偶性 无
停止位
1位
信息终止符（定界符） 接收时 ：CR+LF
发送时 ：CR+LF
流程控制 无
电气规格
输入电压电平
5 ～ 15 V ON
-15
～ -5 V OFF
输出电压电平
+5 V以上 ON
-5 V
以下 OFF
连接器 接口连接器的针配置 （D-sub 9 针 公头 嵌合固定螺钉 #4-40）
输入输出连接器为终端 (DTE) 规格
推荐电缆 ：9637 RS-232C电缆（计算机用）
参照 ：“连接 RS-232C 电缆”（第 196页）
使用 USB-串行转换器连接 PC时，可能需要使用转接头（公头 -母头转换器）、直 - 交叉转换器。
使用字符代码 ：
ASCII代码
