3.5.2 Méretek
3.5.2.1 Az SX1/SX2 beültető automata méretei
3
Ábra 3.5 - 1 Az SX1/SX2 beültető automata méretei (1 AR-kocsi belül, 1 AR-kocsi kívül)
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
3.5 Méretek és tömeg A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
114
3.5.3 A felhajtott védőburkolat magassága
3

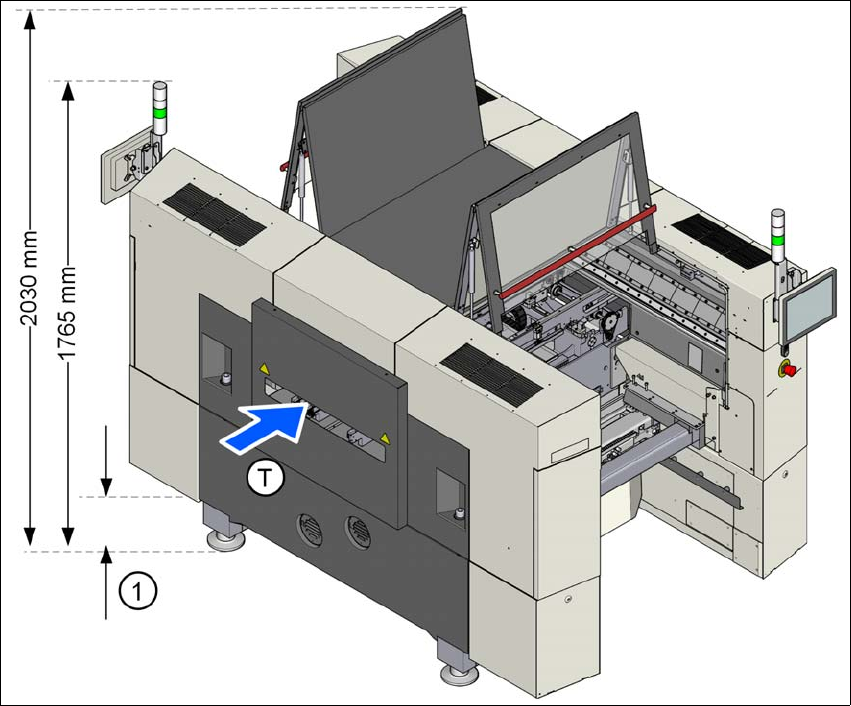

Ábra 3.5 - 2 A felhajtott védőburkolat magassága - méretek milliméterben
A megadott méretek a 950 mm-es max. NYÁK-szállítási magasságra vonatkoznak.
(1) A magasság a beállított NYÁK-szállítási magasság szerint változik
– 900 mm NYÁK-szállítási magasság esetén = 120 mm ± 15 mm
– 930 mm NYÁK-szállítási magasság esetén = 150 mm ± 15 mm
– 950 mm NYÁK-szállítási magasság esetén = 170 mm ± 15 mm
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 3 Műszaki adatok és szerkezeti egységek
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 3.5 Méretek és tömeg
115
3.5.4 Az alkatrészkocsi mozgatási sugara a SIPLACE SX1/SX2-n
3

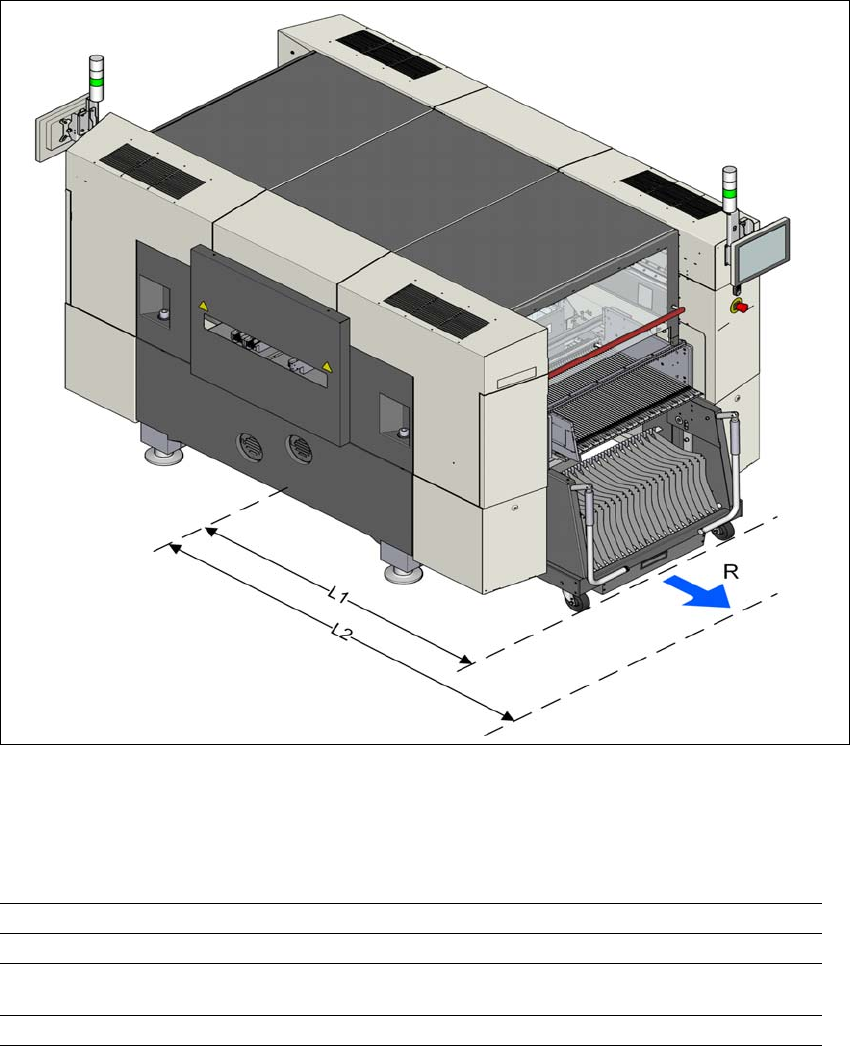

Ábra 3.5 - 3 Az AR-kocsik mozgatási sugara az SX1/SX2 beültető automatáknál
Az AR-kocsi R mozgatási sugara SX1/SX2 beültető automatáknál a következő:
3
3
1. hely (kívül) 2. hely (belül)
R mozgatási sugár 760 mm 760 mm
L1 távolság: Gép közepe az AR-
kocsi külső szélétől
1300 mm 1175 mm
L2 távolság: Gép közepe a faltól 2060 mm 1935 mm
