5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE S X1/SX2 V2 és V3 kiadás 5.10 A szállítómodulok szerelése A SR.713.1 jelű szoftververziót ól Kiadás: 12/2020 270 5.10.3.2 X-szállító behelyezése az alkatrész…
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 5 Feladatok a beültető automatán
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 5.10 A szállítómodulok szerelése
269
Ha a levevő fogó (1. poz.) még kiáll, pattintsa vissza a helyére.
5

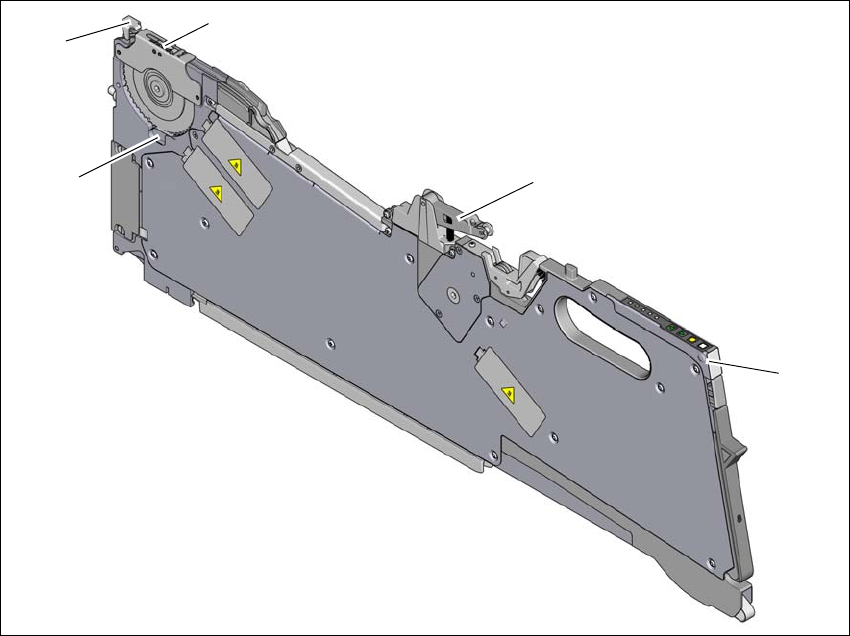

Ábra 5.10 - 2 X-szállító vizsgálata behelyezés előtt
(1) Levevő fogantyú
(2) Zárófólia-himba
(3) Átvevő ablak
(4) Kar az átvevő ablak levételéhez és reteszeléséhez
(5) AR-eltávolító fiók
(1)
(2)
(3)
(4)
(5)
5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
5.10 A szállítómodulok szerelése A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
270
5.10.3.2 X-szállító behelyezése az alkatrészasztalon
5

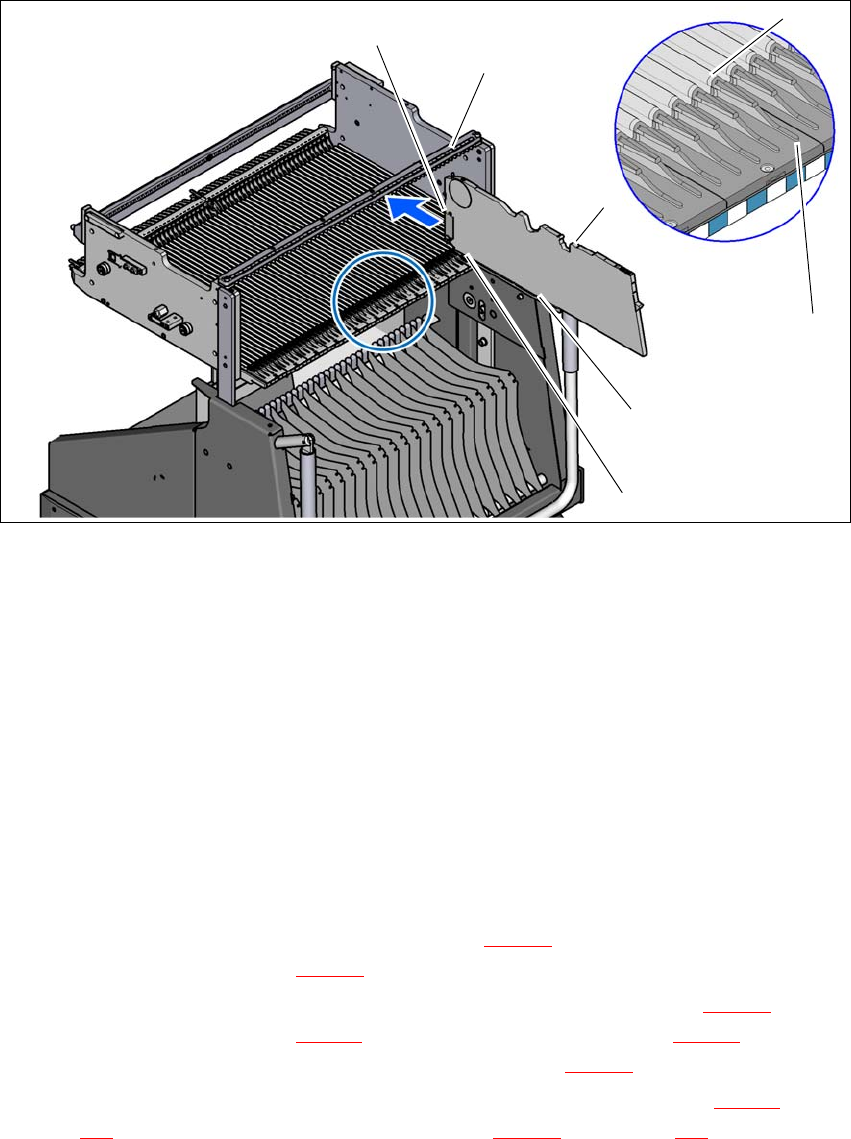

Ábra 5.10 - 3 X-szállító behelyezése az alkatrészasztalon
(1) X-szállító elülső csúszó vezetője
(2) X-szállító hátsó csúszó vezetője
(3) Központosító stift "hátsó" az X-szállítón
(4) Központisító stift "elülső" az X-szállítón
(5) A központosító léc nyílásai a „hátsó” központosító stift rögzítésére
(6) Központosítófuratok az AR-kocsin az elülső központosítóstift rögzítésére
(7) Reteszelőkilincsek
(8) Az alkatrészasztal vezetőprofilja (
Ω-profil)
(9) Bevezetési segítség a szállítóhoz
5
Állítsa a szállító elülső csúszó vezetőjét (1. poz. a 5.10 - 3. ábrán) az alkatrészasztal beve-
zetési segítségére (9. poz. a 5.10 - 3
. ábrán).
Tartsa merőlegesen a szállítót és csúsztassa előre a vezetőprofil (8. poz. a 5.10 - 3. ábrán).
A szállító az elülső (1. poz. a 5.10 - 3
. ábrán) és hátsó (2. tételszám a(z) 5.10 - 3. ábrán) csú-
szó vezetőkkel csúszik a vezetőprofilban (8. tételszám a(z) 5.10 - 3
).
Tolja óvatosan tovább a szállítót, amíg az "elülső" központosító stift (4. poz. a 5.10 - 3. ábrán,
a(z) 270
. oldalon) a központosító furatba (6. poz. a 5.10 - 3. ábrán, a(z) 270. oldalon) nem
kerül.
(8)
(9)
(5)
(3)
(2)
(1)
(4)
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 5 Feladatok a beültető automatán
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 5.10 A szállítómodulok szerelése
271
Közben ügyeljen a szállító "hátsó" központosító stiftjére (3. poz. a 5.10 - 3. ábrán, a(z) 270.
oldalon). Ennek probléma nélkül kell csúsznia a központosító léc nyílásában (5. poz.), ellen-
kező esetben a szállító nem merőlegesen áll az alkatrészasztalra vagy nem megfelelően lett
felhelyezve a vezetőprofilra (8. poz. a 5.10 - 3
. ábrán, a(z) 270. oldalon).
A szállító ütközési pozíciójában a reteszelő kilincs (7. poz. a 5.10 - 3. ábrán, a(z) 270. oldalon)
a szállító reteszelő orsóján. Ha elfelejtette bepattintani a levevő kart (1. poz. az 5.10 - 2
. áb-
rán, a(z) 269
. oldalon) néhány másodperc múlva a szállító kezelőpultjának állapotkijelzője pi-
rosan kezd világítani.
Pattintsa be a levevő fogót (1. poz. a 5.10 - 2. oldalon, a(z) 269. oldal) bepattan. A szállító
állapotkijelzője zölden világít és a szállító üzemkész.
5.10.4 Alkatrész-heveder behelyezése az X-szállítómodulba
5.10.4.1 X-hevederszállító vizsgálata
Amikor a hevedert a szállítóba behelyezi, ellenőrizze, hogy találhatók-e alkatrészek az átadó
ablak (2. poz. az 5.10 - 5
. ábrán, a(z) 273. oldalon) környezetében.
Az esetlegesen ott levő alkatrészeket távolítsa el, mert jelenlétük zavarokat okozhat.
5.10.4.2 AR-heveder előkészítése behelyezéshez
Ellenőrizze, hogy a heveder a kezdetén egyenes vágóéllel rendelkezik-e.
Ha a továbbító lyukak beszakadtak vagy kitörtek, akkor vágja le a heveder ezen szakaszát.
Ügyeljen ezen kívül arra, hogy a fedőfóliára ne tapadjanak ragasztócsíkok.
Húzzon le kb. 30 cm fedőfóliát a hevederről, ha azzal nem szabadít ki alkatrészeket.
5
Rövidítse meg a hevedert a most felszabaduló AR-táskákból kb. 3 cm-re.
Távolítsa el az alkatrészeket a nyitott hevedertáskákból.
Csavarja meg a fedőfóliát a heveder elülső éle körül a heveder alsó oldala mentén.
UTALÁS
Alkatrészek elvesztésének elkerülése
Ha nincs elegendő zárófólia, használja az SMD-hevederbefűzőt:
a 8 mm-es heveder számára: Cikkszám 00355265-xx
5
a 12 mm-es heveder számára: Cikkszám 00356342-xx 5
