Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 3 Műszaki adatok és szerkezeti egységek A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 3.7 Beültetőfej 135 3.7.5.5 SIPLACE MultiSt ar CPP Collect&Place üzemmód…
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
3.7 Beültetőfej A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
134
3.7.5.3 SIPLACE Multistar CPP-fej beültetési üzemmódjai
Az AR-osztálytól függően a SIPLACE Multistar CPP-fej különböző beültetési üzemmódokban
üzemel. A felszerelés optimalizálás minimális ütemidejű beültetési üzemmódot választ hozzá. A
következő táblázatban található az AR-osztály és a beültetési üzemmód közötti összefüggés.
Tábl. 3.7 - 2 Összefüggések az AR-osztály és a beültetési üzemmódok között
3.7.5.4 A MultiStar szerelési pozíciói a beültető automatákon
Beültetési
üzemmód
Alkatrészosztály
Kis alkatrész Középnagy alkatrész Nagy AR
Collect&Place-
üzemmód
Igen Nem Nem
vegyes üzemmód Igen Igen Nem
Bővített Pick&Place-
üzemmód
Igen Igen Igen
Beültető automata Szerelési pozíció
*a
Multistar CPP-fej
Maximális AR-
magasság
Érzékelési kamera
SIPLACE
SX1/SX2
alul 6,0 mm Fejkamera
felül 8,5 mm Fejkamera
csak felül 15,5 mm Stacioner AR-kamera
Tábl. 3.7 - 3A SIPLACE Multistar CPP-fej szerelési pozíciói a beültető automatákon
*)a Kérjük vegye figyelembe a szerelési pozíciók magasságára vonatkozó szabályokat a(z) 3.7.5.1
. fejezetben,
a(z) 133
. oldalon.
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 3 Műszaki adatok és szerkezeti egységek
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 3.7 Beültetőfej
135
3.7.5.5 SIPLACE MultiStar CPP Collect&Place üzemmódban
Ebben az üzemmódban a SIPLACE MultiStar CPP kisméretű alkatrészeket dolgoz fel.
3

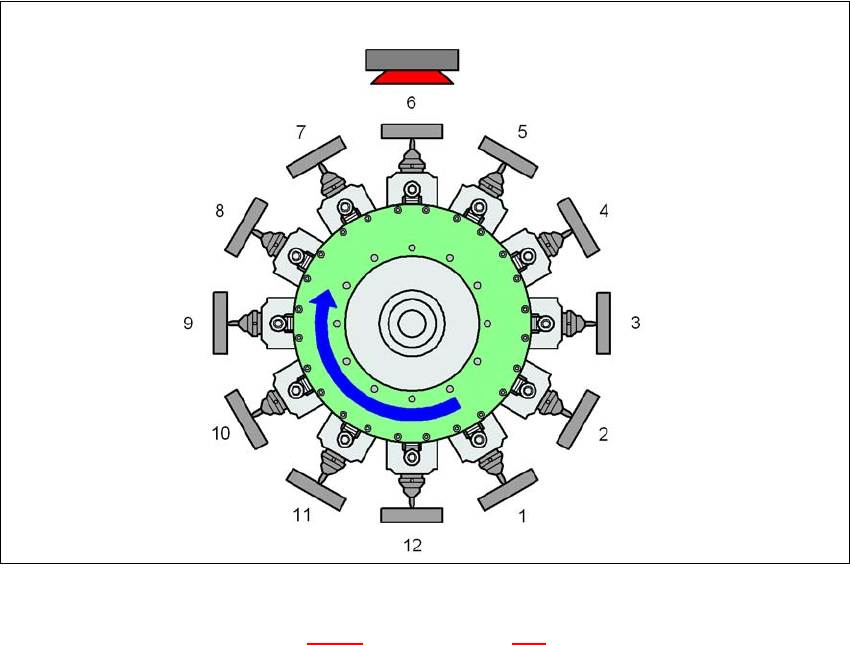

Ábra 3.7 - 8 SIPLACE MultiStar CPP- Collect&Place üzemmód
K_AR kis alkatrész (lásd 3.7 - 1. táblázatot, a(z) 133. oldalon)
Típus: 30 AR-kamera, típus: 30
1 ... 12 a felvett alkatrészek sorrendje
3
Típus: 30
K_AR
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
3.7 Beültetőfej A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
136
3.7.5.6 SIPLACE MultiStar CPP vegyes üzemmódban teljes forgással
Ebben az üzemmódban kicsi - közepes méretű alkatrészek feldolgozása történik.
3
Ábra 3.7 - 9 SIPLACE MultiStar CPP - vegyes üzemmód
K_AR kis alkatrész, lásd 3.7 - 1. táblázat, a 133. oldalon
M_AR_1 közepes AR, típus: 1 (lásd 3.7 - 1
. táblázat, a 133. oldalon)
M_AR_2 közepes AR, típus: 2 (lásd 3.7 - 1
. táblázat, a 133. oldalon)
Típus: 30 AR-kamera, típus: 30
Típus: 33 felállított AR-kamera, típus: 33
1 ... 8 a felvett alkatrészek sorrendje
1 ... 12 a felvett alkatrészek sorrendje
3
A SIPLACE MultiStar CPP-fej szomszédos szegmensei akkor nem tudják az M_AR_2 típusú al-
katrészeket felvenni, ha a közepes méretű alkatrész, 2 (M_AR_2) típus, átlója hosszabb, mint
39,8 mm.
Típus: 30 Típus: 30
Típus: 33 Típus: 33
K_AR
M_AR_2
M_AR_1
K_AR
