Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 2 Üzembiztonság A SR.713.1 jelű szoftververziótó l Kiadás: 12/2020 2.5 Biztonsági utasítások SX1/SX2 a beültető automaták üzemeltetéséhez 69 2.5 Biztonsági ut asításo…
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
2.4 Biztonsági utasítások a beültető automata szállításához A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
68
2.4 Biztonsági utasítások a beültető automata szállításá-
hoz
2
A beültető automata szállítására a következő specifikációnak megfelelő villástargoncát használ-
jon:
Villahossz min. 1800 mm
Teherbírás min. 6000 kg
Villa szabad nyílása min. 350 mm
2
2
FIGYELEM!
Borulásveszély!
Amennyiben a villástargonca szükséges specifikációját nem tartják be, borulásveszély áll
fenn.
A szállításhoz csak a meghatározott villástargoncát használja.
A beültető automata szakszerű szállítása a 4
fejezetben, a 4.1 szakaszban, a 185. oldalon
van leírva.
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 2 Üzembiztonság
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 2.5 Biztonsági utasítások SX1/SX2 a beültető automaták üzemeltetéséhez
69
2.5 Biztonsági utasítások SX1/SX2 a beültető automaták
üzemeltetéséhez
2.5.1 Biztonsági útmutatások a védőfedelek lezárásához
Annak érdekében, hogy minden sérülési kockázatot kizárjon a beültető automata védőfedeleinek
lezárásánál, az üzemeltetőnek a személyzetet fel kell szólítania arra, hogy a védőfedeleket kizá-
rólag az alábbi utasítás szerint kezelje.
2
2

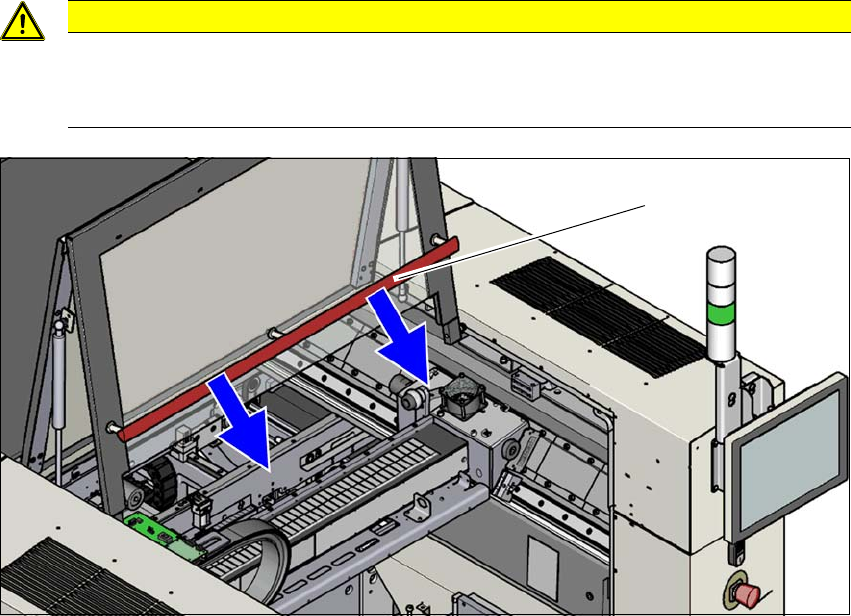

Ábra 2.5 - 1 Biztonsági útmutatások a védőfedelek lezárásához
(1) Fogórúd
A védőfedelet felnyitáskor illetve lezáráskor mindig a fogórúdnál fogja meg.
Lezárásnál ne nyúljon a gép borítása és a védőburkolat közötti nyílásba.
Ügyeljen arra, hogy a védőfedél lezárásakor a fedél hatósugara szabad legyen, és senki ne
sérülhessen meg.
VIGYÁZAT
Ujjbecsípés veszélye!
A védőburkolatok szakszerűtlen lezárásakor ujjbecsípés veszélye áll fenn.
Szakszerűen zárja le a védőburkolatokat.
(1)
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
2.5 Biztonsági utasítások SX1/SX2 a beültető automaták üzemeltetéséhez A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
70
2.5.2 Biztonsági utasítás a nyomtatott áramköri lap kézi behelyezéséhez
i 2
A figyelmeztetésnek megfelelően tolja be kb. 5 cm-re a nyomtatott áramköri lapot a beviteli
szalagra.
Indítsa el a nyomtatott áramköri lap bevitelét az SR GUI NYÁK behelyezése funkciójával.
2.5.3 Biztonsági utasítások a kondenzátorok feldolgozásához
A fémpor alapú kondenzátorok feldolgozása (pl. tantál) azok feldolgozásakor veszélyt rejt magá-
ban. A veszély abban áll, hogy
– ezeknek az alkatrészeknek a tönkremenetele esetén hirtelen exoterm reakció, azaz hőfejlő-
dés megy végbe. A legkedvezőtlenebb környezeti feltételek esetén ez a hőfejlődés a kapaci-
tásértéktől függően sérüléseket okozhat
– ez az effektus alapvetően az ilyen alkatrészek feldarabolásakor léphet fel.
Ennek tisztázásához, amennyiben ez érinti az Ön által feldolgozandó alkatrészeket, forduljon a
szállítójához.
Az előbb említett veszély szélsőségesen ritka esetben a SIPLACE-gépek vágóberendezésében
is előállhat, és szélsőséges esetben a hevederhulladék izzó égéséhez vezethet.
A kedvezőtlen feltételek többek közt:
(1) A hevederben alkatrészek maradnak a beállított ütemek ellenőrzésekor (ennél az ellenőrzés-
nél a kezelő utasítására a szállító az alkatrész átvétele nélkül léphet tovább).
(2) Alkatrészek maradnak a hevederben, pl. a zárófólia-szakadásnál
(3) A hevederben alkatrészek maradnak, ha az alkatrészek illetve a heveder nem felel meg a
specifikációnak, és ez magas átvételi hibaarányt eredményez.
FIGYELEM!
Ujjsérülés veszély!
Ha a nyomtatott áramköri lapot kézzel helyezik a behordószalagra, a meginduló portál a
portál mozgatási tartományába való akadálytalan benyúlás miatt behúzhatja a kezet, és
sérüléseket okozhat.
Ne helyezzen kézzel nyomtatott áramköri lapot a gyártásra engedélyezett gépre, ill.
beültető gyártósorra.
Csak a beültető automata telepítési fázisában helyezze be kézzel a nyomtatott
áramköri lapokat (a beültető automata kalibrálása, tesztbeültetés, stb.).
Az áramköri lapot csak szakképzett személyzet teheti be kézzel.
Az üzemeltetőnek köteles gondoskodni arról, hogy a bemeneti és kimeneti szállító-
szalag úgy legyen letakarva, hogy a kézzel és karral történő benyúlás kizárható le-
gyen. Ezt a követelmény az elé- és utánkapcsolt moduloknál (szitanyomó,
szállítószalagok, ellenőrzőrendszerek, kemence stb.) is teljesíteni kell.
