A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 4.1 Szállítás és kiszállítási konfiguráció
189
4.1.4.4 A villástargonca felfekvési pontjai a szállítóládán illetve a raklapon
A villástargoncát csak a 4.1 - 1. ábrán, a 185. oldalon (A)-val jelölt helyeknél alkalmazza. Javasol-
juk, hogy a későbbi használat céljából őrizze meg a szállítóládát illetve a raklapot és a csomago-
lást.
4
4
4.1.5 A beültető automata szállítása szállítóláda vagy raklap nélkül
4.1.5.1 Biztonsági utasítások
4
4
4
4
FIGYELEM!
Anyagi károk abeültető automatán!
Szállítóláda vagy raklap nélküli szállításkor a beültető automata károsodhat.
Feltétlenül vegye figyelembe a következő szakaszban található információkat.
FIGYELEM!
Tartsa az érvényes balesetvédelmi előírásokat!
Vegye figyelembe a nehéz áruk szállítására vonatkozó balesetvédelmi előírásokat.
FIGYELEM!
Becsípődésveszély!
A beültető automata szállítása során fennáll a lábak becsípődésének veszélye.
Viseljen speciális lábbelit.
FIGYELEM!
Anyagi károk abeültető automatán!
Szállítóláda vagy raklap nélküli szállításkor a beültető automata károsodhat.
A szállítás előtt teljes egészében olvassa el ezt a szakaszt.
FIGYELEM!
Sérülésveszély!
Az automata keretében a géplábak számára kialakított menet a talajon történő csúsztatás
vagy az ütődések hatására tönkremehet.
Szállításkor feltétlenül ügyeljen rá, hogy a gép minden lába szabadon lebegjen a
padló felett.
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
4.1 Szállítás és kiszállítási konfiguráció A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
190
4.1.5.2 Szállítóeszköz
A beültető automata szállítására a következő specifikációnak megfelelő villástargoncát használ-
jon:
4.1.5.3 A villástargonca felfekvési pontjai a beültető automatán
A 4.1 - 3. ábrán, a 191. oldalon láthatja a villástargonca felfekvési pontjai a beültető automatán,
amikor a beültető automatát leemelik a raklapról, vagy raklap nélkül kívánják szállítani..
4
A beültető automata megemelése előtt feltétlenül vegye figyelembe a következő figyelmez-
tetéseket, hogy elkerülje a beültető automata visszafordíthatatlan károsodását:
4
4
Villahosszúság Min. 1800 mm
Teherbírás Min. 6000 kg
Villatávolság, ha a villa párhuzamos a nyomtatott áramköri lap
szállítási irányával
kb. 420 kg
UTALÁS
Kerülje a beültető automata károsodásait
Hosszabb út esetén mindig raklappal és villástargoncával szállítsa a beültető auto-
matát.
FIGYELEM!
A villa pontos beállítása
– A villát a NYÁK-továbbító egységgel párhuzamosan kell beállítani.
– A villát a beültető automata közepe felé kell beállítani.
FIGYELEM!
Sérülésveszély a túl nagy villatávolság miatt!
A villa távolságának olymértékű megnövelése, hogy a beültető automata a gépkeret ol-
dalsó részeinél megemelkedjen, a gépkeret alakváltozásához, valamint a kábelek és ve-
zetékek sérüléséhez vezethet.
A villát csak annyira nyissa ki, hogy az mindig a gép alsó oldalának felfekvési felüle-
tének (lásd 4.1 - 3
ábrán, 191. oldalon) tartományában található.
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 4 Felállítás és üzembe helyezés
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 4.1 Szállítás és kiszállítási konfiguráció
191
4
4

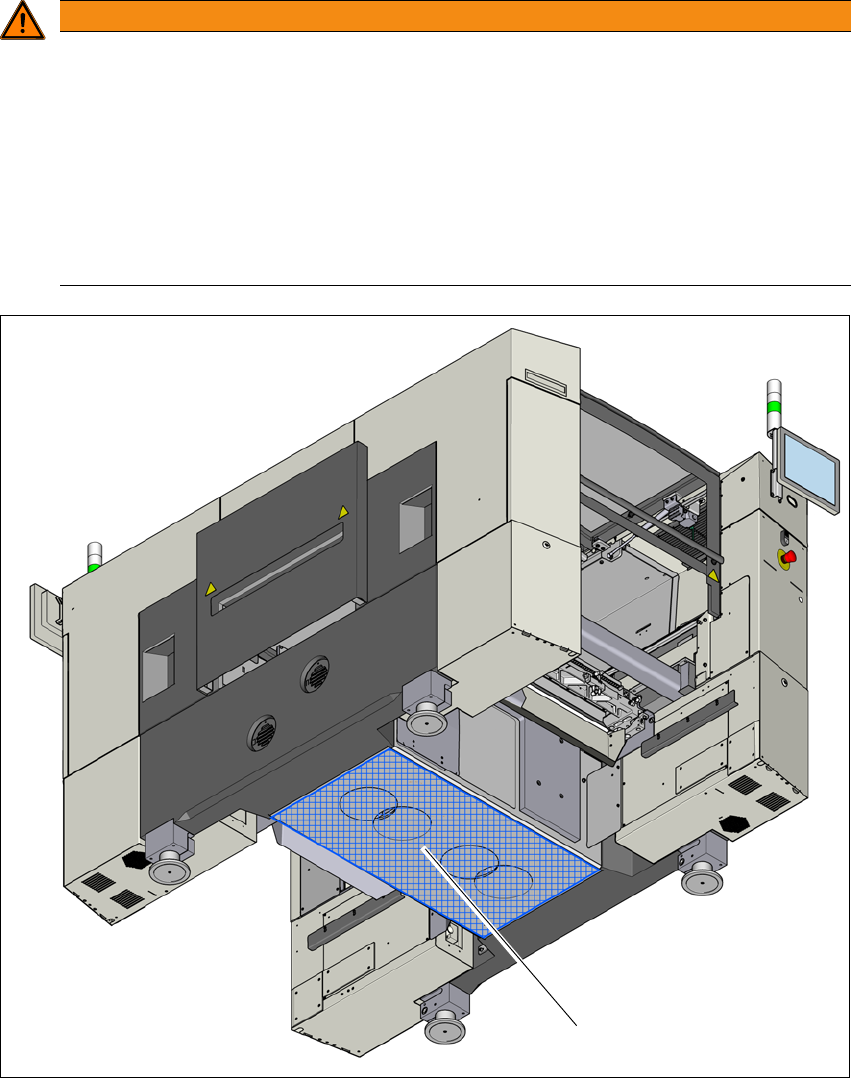

Ábra 4.1 - 3 Felfekvő felületek - a villa párhuzamos a nyomtatott áramköri lap szállítási irányával
(1) A villástargonca villájának felfekvő felülete
FIGYELEM!
Sérülésveszély egyoldali terhelés miatt!
A gép lábainak egyoldalú terhelése, pl. az automata borulása miatt, a géplábak rögzíté-
sének deformálódásához vezethet.
Ügyeljen rá, hogy a villa terhelése a beültető automata emelésekor egyenletes le-
gyen.
Használjon szilárd alátétet a villa és a beültető automata között.
A beültető automata emelését egy második személlyel figyeltesse és biztosítsa, hogy
a beültető automata ne boruljon oldalra.
(1)
