Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 2 Üzembiztonság A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 2.2 Figyelmeztető táblák 61 2.2.10.1 Magas hőmérsékletek a SIPLACE CPP-nél 2 Poz. 1 a 2.2 - 13 . ábr…

100%1 / 364
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
2.2 Figyelmeztető táblák A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
60
2.2.10 Figyelmeztető táblák a SIPLACE MultiStar CPP-nél
2

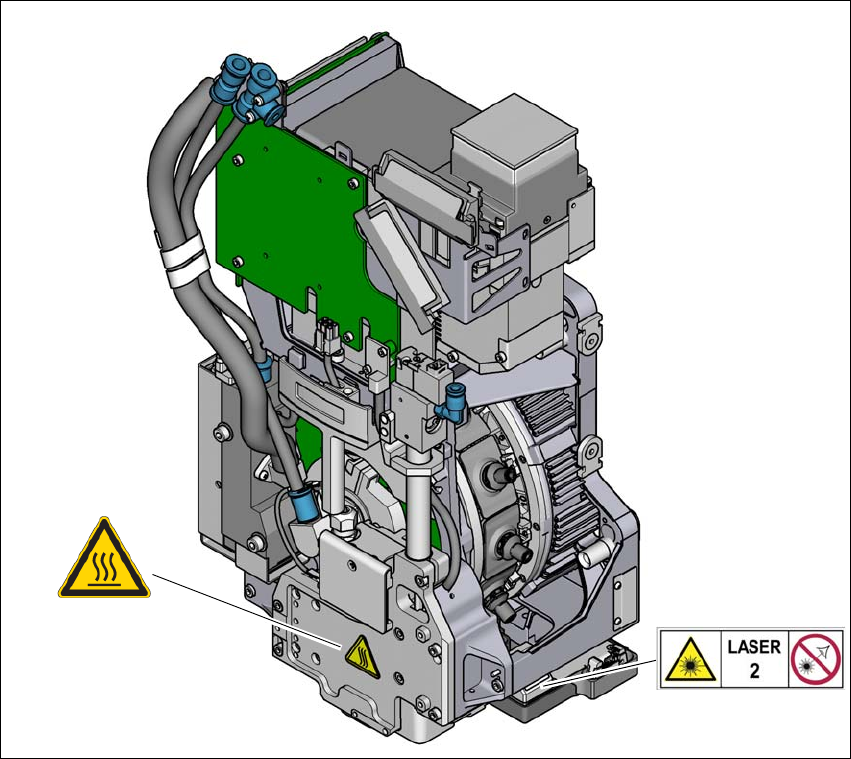

Ábra 2.2 - 13 Figyelmeztető táblák a SIPLACE MultiStar CPP-nél
(1) Hőmérséklet-tájékoztató tábla, cikksz. 03031926-01
Lézer-megjelölés poz. - 2. kockázati osztály, cikkszám: 03155298-01
(1)
Lézer-megjelölés
2. kockázati osztály
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 2 Üzembiztonság
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 2.2 Figyelmeztető táblák
61
2.2.10.1 Magas hőmérsékletek a SIPLACE CPP-nél
2
Poz. 1 a 2.2 - 13. ábrán, a(z) 60. oldalon (mennyiség per SIPLACE CPP: 1)
2.2.10.2 2. lézer osztály az AR-érzékelőnél
2
W 2. lézer osztály poz. a(z) 2.2 - 13. ábrán a(z) 60. oldalon, cikksz. 03134118-01 (mennyiség per
CPP: 1)
2
Magas hőmérsékletek a SIPLACE CPP -nél tartós üzemmód esetén
Megégés veszély magas hőmérséklet miatt!
A
Z-meghajtásnál (lineáris motornál) tartós üzem és 22°C feletti környezeti
hőmérséklet esetén magas felületi hőmérsékletek keletkezhetnek.
Vigyázzon az alkatrészek megérintése esetén.
2
2
2
LÉZERSUGÁRZÁS
2. lézer osztály
IEC 60825-1:2014 szerint
Ne nézzen a sugárba!
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
2.2 Figyelmeztető táblák A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
62
2.2.11 Magas hőmérséklet a Head Control Unit (MHCU) -nál
Poz. 1 a 2.2 - 14. ábrán, a(z) 62. oldalon, hőmérsékletre figyelmeztető tábla, cikkszám 03031926-
01 (a fejkonfigurációtól függően 2 – 4).
2

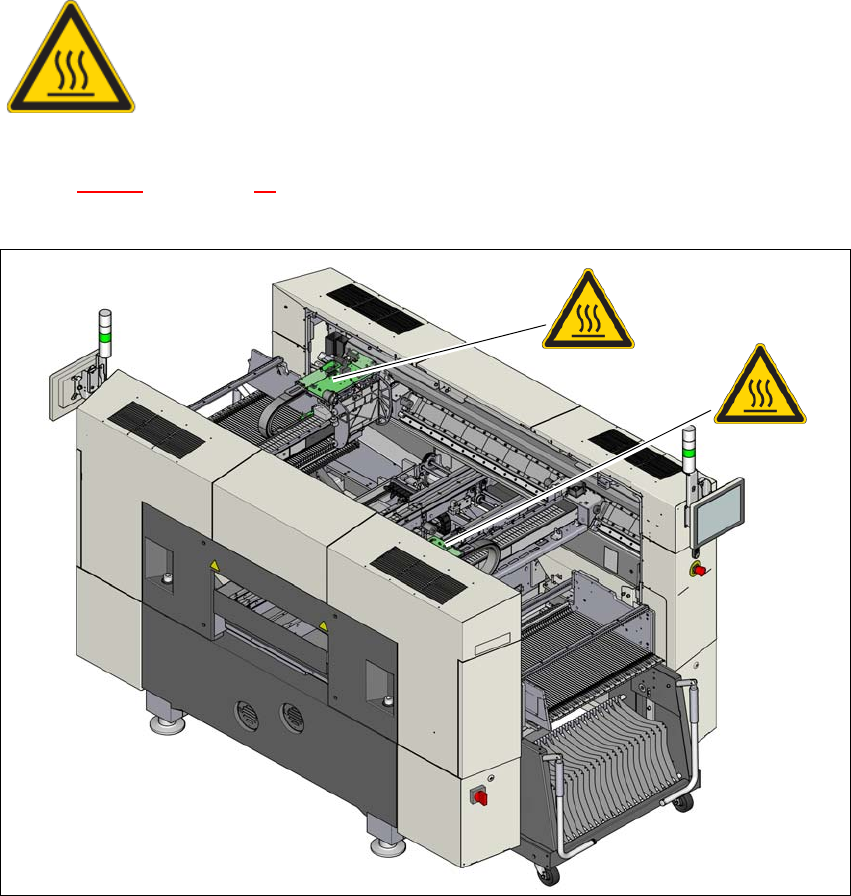

Ábra 2.2 - 14 Hőmérséklet-tájékoztató tábla a Head Control Unit-on (MHCU)
2
MAGAS HŐMÉRSÉKLET, MEGÉGÉS VESZÉLY!
A Head Control Unit (MHCU) háza folyamatos üzem esetén nagyon felforró-
sodhat. Vigyázat a Head Control Unit (MHCU) megérintésekor.
(1)
(1)
