Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 3 Műszaki adatok és szerkezeti egységek A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 3.7 Beültetőfej 125 3.7.2.1 Áttekintés 3 Ábra 3.7 - 2 SIPLACE C&P20 P - …
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
3.7 Beültetőfej A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
124
3.7.2 SIPLACE SpeedStar C&P20 P a SIPLACE SX1/SX2 V2-nél
3
A SIPLACE SX1/SX2 V2 esetén a SIPLACE SpeedStar C&P20 P a legnagyobb beültetési telje-
sítményhez áll rendelkezésre.
3
VIGYÁZAT
A beültető fejet csak a fogantyútól tolja el
A beültető fejet csak az erre kialakított fogantyúval lehet kézzel eltolni.
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 3 Műszaki adatok és szerkezeti egységek
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 3.7 Beültetőfej
125
3.7.2.1 Áttekintés
3

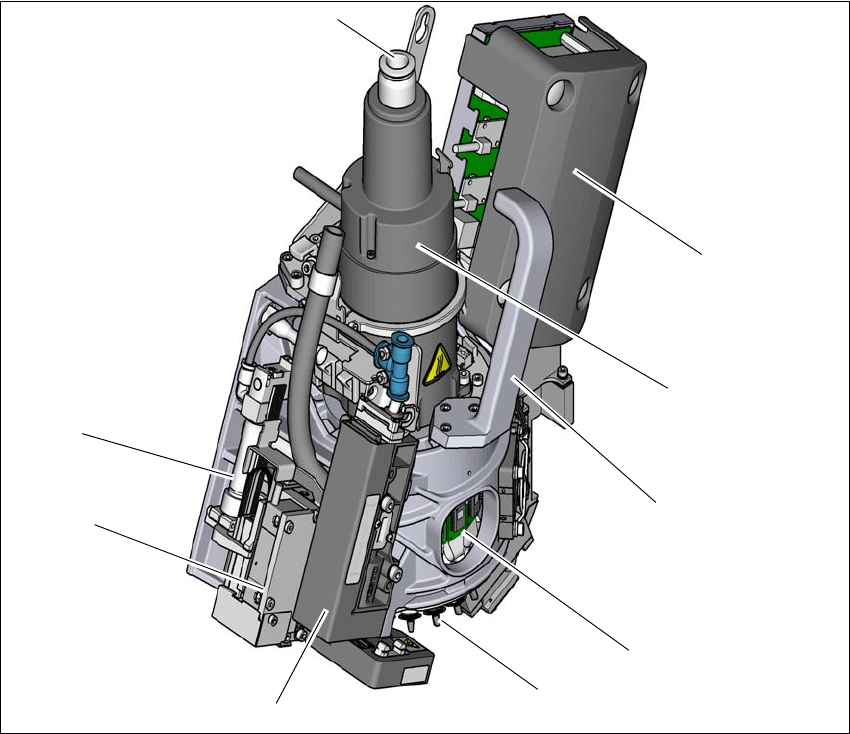

Ábra 3.7 - 2 SIPLACE C&P20 P - Áttekintés
(1) Az elvételi-/beültető és tartókörök 20 Venturi-fúvókájának sűrített levegő csatlakozása
(2) "Vákuumérzékelő tartókör" áramköri lap
(3) Csillagmotor
(4) Fogantyú
(5) DP-meghajtás, 20 hajtómű
(6) Csillag 20 pipettával
(7) Nyomásszabályzó szelep
(8) Z-motor (lineáris motor)
(9) Visszaállítóhenger
(5)
(1)
(7)
(2)
(3)
(4)
(6)
(8)
(9)
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
3.7 Beültetőfej A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
126
3.7.2.2 SIPLACE SpeedStar (C&P20 P) műszaki adatok
3
SIPLACE SpeedStar (C&P20 P)
23-as típusú AR-kamerával 41-es típusú AR-kamerával
AR-Spektrum
*a
*)a Vegye figyelembe, hogy az alkatrészek beültethető spektrumát a csatlakozó felületek geometriája, az
ügyfélspecifikus szabványok, az alkatrészek tokozásának tűrése és az alkatrészek tűrése is befolyásolja.
01005 - 2220, Melf, SOT, SOD 0201 - 2220 (metrikus), Melf,
SOT, SOD, Bare-Die, Flip-
Chip
AR specifikációk
max. magasság
min. lábraszter
min. lábszélesség
min. gömbraszter
min. gömbátmérő
min. méretek
max. méretek
max. tömeg
4 mm
250 µm
100 µm
400 µm
200 µm
0,18 mm x 0,18 mm
6mm x 6 mm
1 g
4 mm
80 µm
30 µm
100 µm
50 µm
0,12 mm x 0,12 mm
6 mm x 6 mm
1 g
Felrakási erő 1,3 N ± 0,5 N (standard érték)
0,5 N - 4,5 N
Touchless Placement
Pipetta típusok 40xx 40xx
X/Y-pontosság
*b
*)b A pontosság értékei megfelelnek a SIPLACE szállítási és szolgáltatási terjedelem feltételeinek.
± 41µm / 3σ ± 41µm / 3σ
Szögpontosság ± 0,5° / 3σ ± 0,5° / 3σ
Világítási szintek 5 5
