3.11.10 Hulladékheveder-vezető csatorna az alkatrészkocsi-behúzókészüléken
A standard változatban a hulladékheveder-vezető csatorna legfeljebb 12 mm zsebmagasságú
hevedert tud a pneumatikus hevedervágó készülékhez vezetni.
3

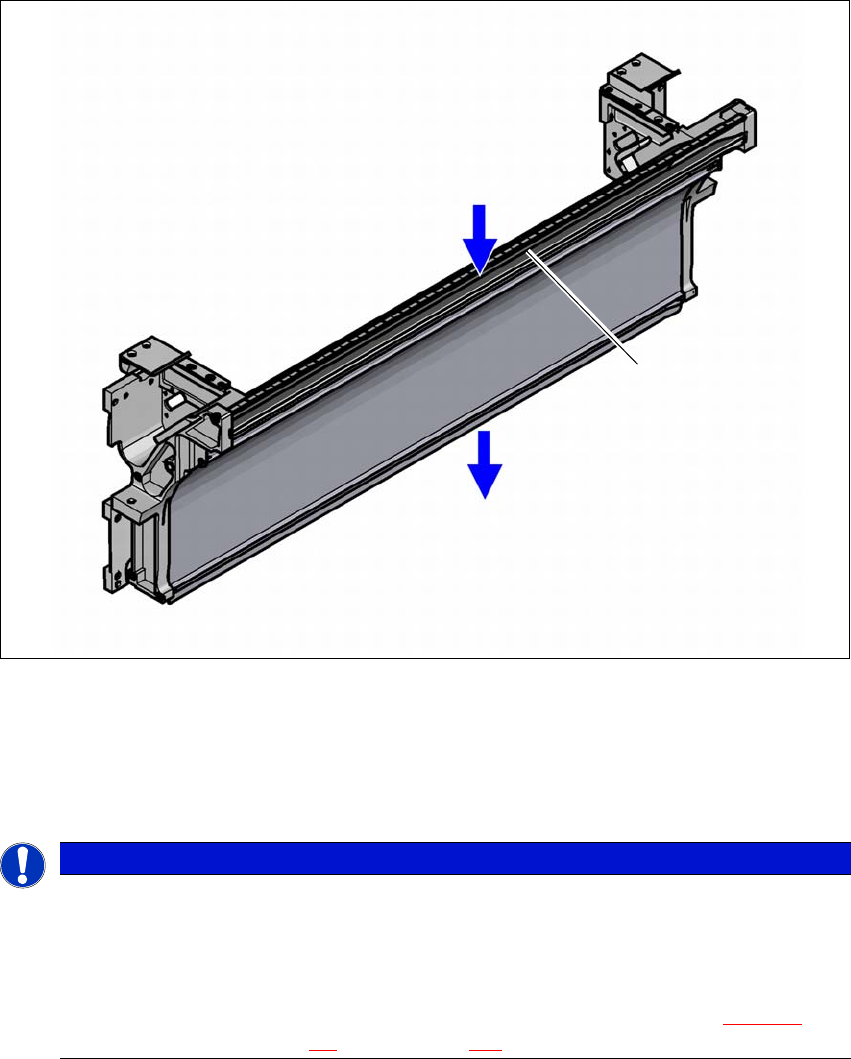

Ábra 3.11 - 10 Hulladékheveder-vezető csatorna a SIPLACE SX1/SX2 alkatrészkocsi-behúzókészüléken
(1) Bevezetőrés a hulladékheveder számára
(2) Kivezetőrés a hulladékhevederek számára a pneumatikus vágóberendezés felett
(3) Elválasztólemez ha a heveder < 12 mm, ha a heveder > 12 mm leszerelhető
3
UTALÁS
Torlódásveszély!
Ha alacsony zsebű szállítót használnak közvetlenül a magas zsebű szállító mellett, akkor
fennáll az üres hevederek torlódásának veszélye.
Ne helyezze az alacsony zsebű szállítót közvetlenül a magas zsebű szállító mellé.
A 12 mm-nél nagyobb hevedertáskákhoz az elválasztólemez (3. pozíció a 3.11 - 10. áb-
rán) eltávolítható (lásd a(z) 4.5
. fejezetet a(z) 224. oldalon).
(1)
(2)
(3)
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
3.11 Alkatrészkocsi A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
184
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 4 Felállítás és üzembe helyezés
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 4.1 Szállítás és kiszállítási konfiguráció
185
4 Felállítás és üzembe helyezés
4.1 Szállítás és kiszállítási konfiguráció
4.1.1 Szállítási csomagolás
Európán belül a beültető automatát és a AR-kocsikat két faraklapon és műanyagfóliába csoma-
golva szállítják ki. Európán kívül a beültető automatákat és a AR-kocsikat fa szállítóládákban szál-
lítják.
4.1.1.1 A szállítási csomagolás mérete
A raklapok és faládák méretei a következő táblázatban kerülnek felsorolásra:
4

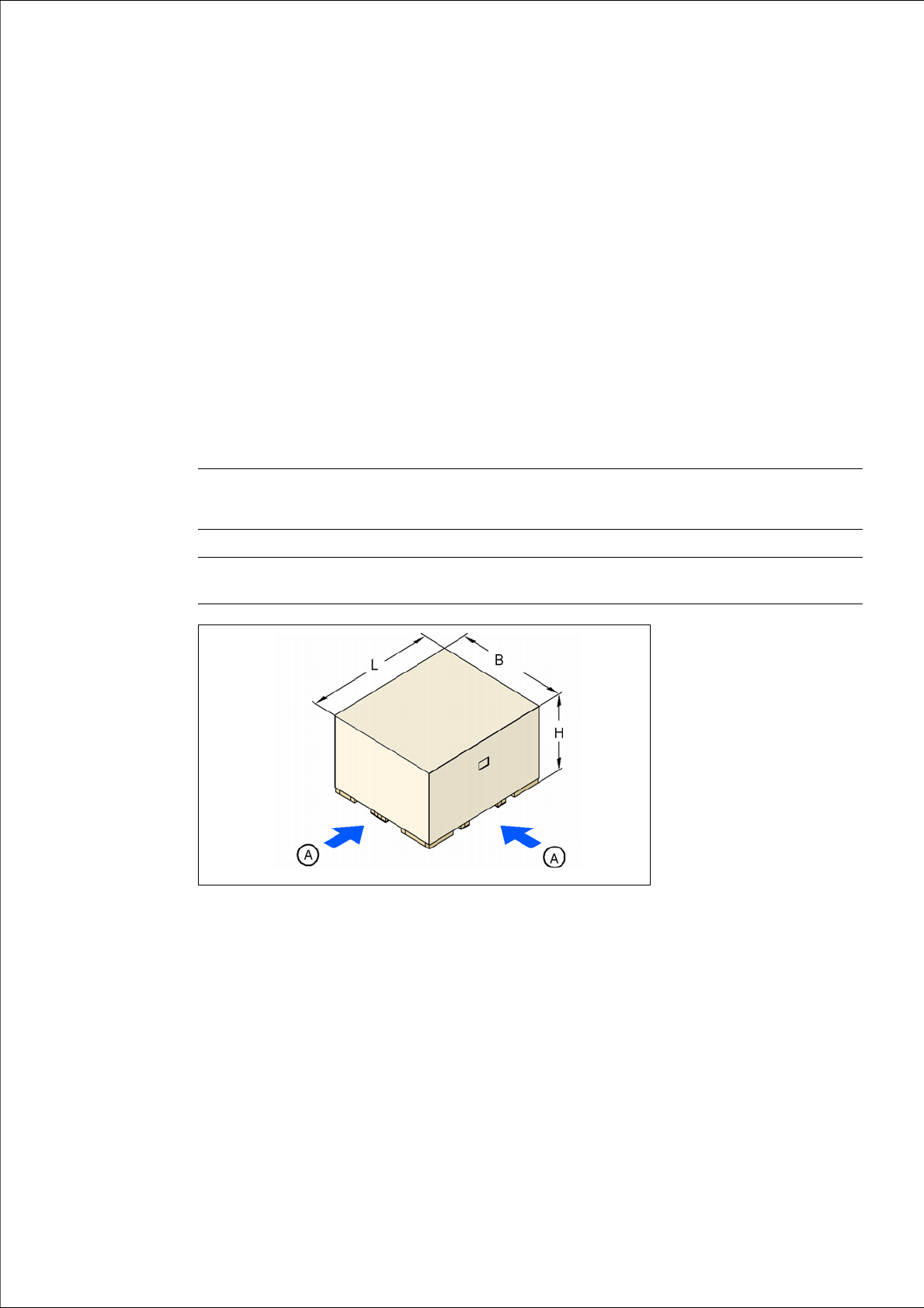

Ábra 4.1 - 1 Szállítóláda - méretek milliméterben
(A) Felfekvési pontok a villástargonca számára
Beültető automata
(H x Sz x M)
AR-kocsi 60 (H x Sz x M) AR-kocsi 30 (H x Sz x M)
Raklap 2630 mm x 1840 mm 2060 mm x 1350 mm 1700 mm x 1180 mm
Faláda
2630 mm x 1840 mm x
1880 mm
2060 mm x 1350 mm x
1300 mm
1700 mm x 1200 mm x
1330 mm
