Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 5 Feladato k a beültető automatán A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 5.9 Ellenőrzőjá rat vé grehajtása 265 5 Ábra 5.9 - 3 Elválasztó lemeznek a heved e…
5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
5.9 Ellenőrzőjárat végrehajtása A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
264
Az X-Sorozat szállítói akkor tudják problémamentesen feldolgozni a hevedereket, ha szállító és a
hevedertekercs közötti oldalsó eltérés 60 mm-nél nem nagyobb. Ha egy előre megadott felszere-
lés miatt a maximálisan megengedett eltérést nem lehet betartani, akkor ajánlott a tartót egy járu-
lékos hevedertekercshez (1. tételszám) alkalmazni. Dugja a tartót egyszerűen a
befogószerkezetbe (2. poz.) és csúsztassa el addig, amíg a maximálisan megengedett eltérés 60
mm alá csökken. Az alkatrészkocsi összesen 5 befogószerkezettel rendelkezik. Minden heveder-
tekercs-tartó 2 hevedertekercset képes befogadni, azaz legfeljebb tíz 15" (381 mm) méretű heve-
dertekercs helyezhető el a hevederkonténer felett.
5.9.5 Az elválasztó lemeznek behelyezése a hevederkonténerbe
Az elválasztó lemeznek különböző élei vannak, és kétféleképpen helyezhető be a heveder-
konténerbe. Bedugható-tengely használata esetén az elválasztólemez a bedugható-tengely
nyílásával felfelé néz (lásd 4. poz. az 5.9 - 3
). Ha Ön nem használ bedugható-tengelyt, akkor
az elválasztólemez
lekerekített éle mutat felfelé (lásd 5. poz. az 5.9 - 3).
Helyezze be az elválasztó lemezeket, ahogy az a 5.9 - 3. ábrán látható és figyeljen oda, hogy
a hevederkonténer legkisebb beosztása 2-es beosztás legyen. Így elkerülheti a beültetési hi-
bákat.
Ellenőrizze, hogy az elválasztólemezek mindhárom vezetőcsíknál azonos reteszelési hely-
zetben vannak-e. Máskülönben az elválasztólemez elferdül vagy elhajlik.
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 5 Feladatok a beültető automatán
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 5.9 Ellenőrzőjárat végrehajtása
265
5

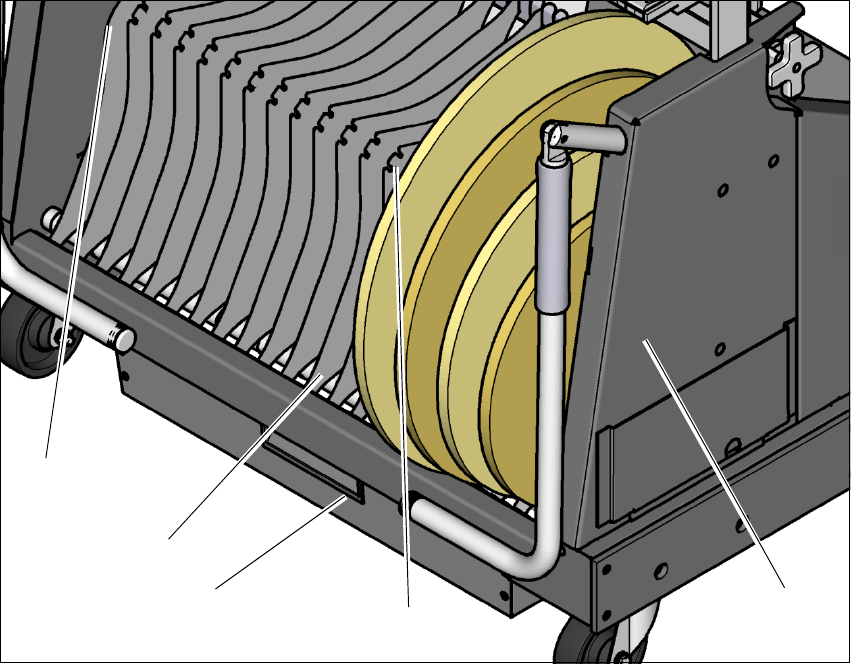

Ábra 5.9 - 3 Elválasztó lemeznek a hevederkonténerben
(1) Az elválasztó lemez helyzete, ha nem kerül alkalmazásra bedugható-tengely
(2) Vezetőcsík az elválasztó lemezekhez
(3) Hevederhulladék tartály
(4) Az elválasztó lemez helyzete bedugható-tengely alkalmazása esetén
(5) Hevederkonténer
(1)
(5)
(2)
(3)
(4)
5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
5.10 A szállítómodulok szerelése A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
266
5.10 A szállítómodulok szerelése
5.10.1 Utasítások a szállítómodulok kezeléséhez
A szállítók precíziós készülékek. Ezért körültekintően bánjon velük.
Kerülje, hogy a szállítók akadályokba ütközzenek.
Ne hagyja a szállítókat leesni.
Állagmegóvásukhoz csak alkalmas szerszámot használjon.
5.10.2 X-szállítók levétele az alkatrészasztalról
5

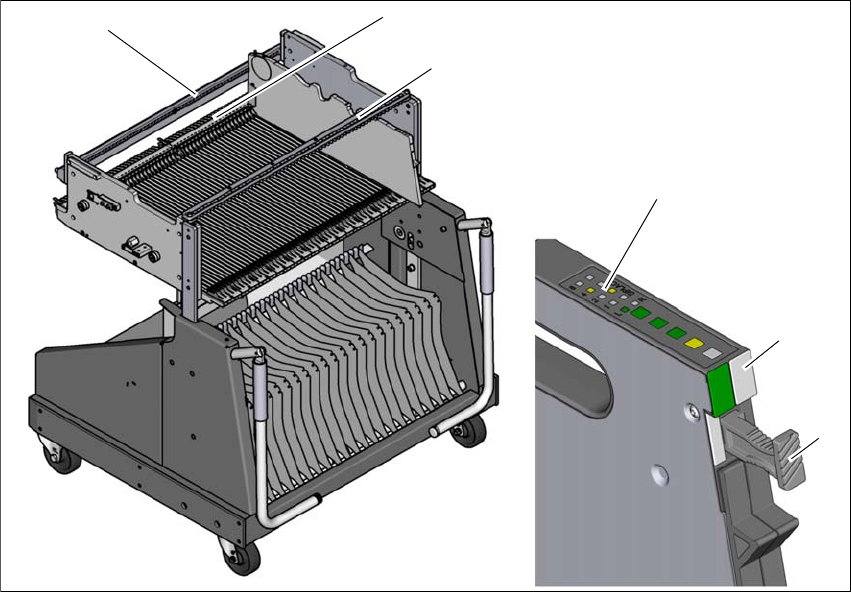

Ábra 5.10 - 1 A szállítók levétele az alkatrészasztalról
(1) Levevő fogantyú
(2) Állapotkijelzés
(3) LED-kijelző
(4) A szállítómagasság ellenőrzésére való léc
(5) Kilincs a szállító reteszeléséhez
(6) Központosító léc
5
(2)
(1)
(4)
(5)
(6)
(3)
