Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 6 Állomásb ővítések A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 6.1 Pipettacser élő 293 6.1.2.2 Pipett a tár 20 garázzsal 20xx-pipetták részére 6 Ábra 6.1 - 4 P…
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
6.1 Pipettacserélő A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
292
6.1.2 Pipettacserélő a SIPLACE MultiStar CPP számára
6.1.2.1 Pipettacserélő 4 tárral
Cikkszám 03147925-xx Pipettacserélő alapfelépítés CPx rövid
Cikkszám 03135469-xx 20xx pipetta tár 20 garázzsal
Cikkszám 03065782-xx 28xx pipetta tár 9 garázzsal
Cikkszám 03226630-01 Pipetta tár típus 20xx 20 garázzsal és 3 jellel
6

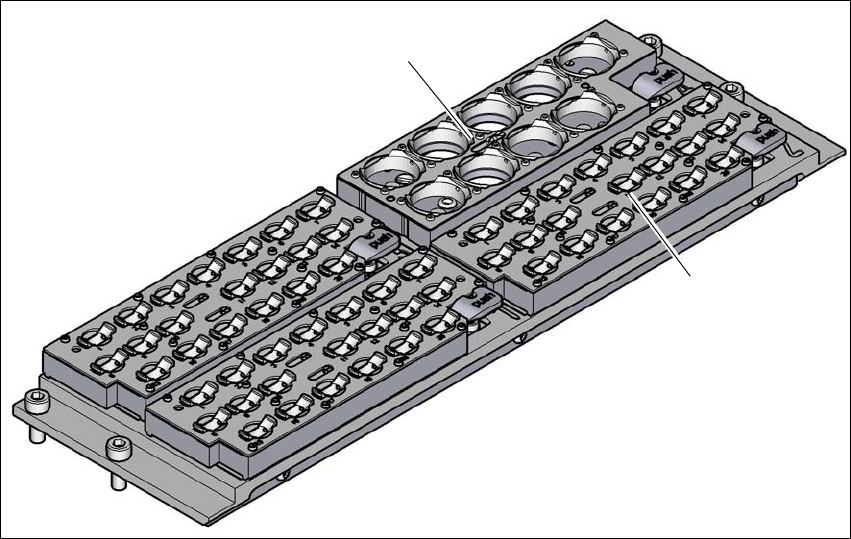

Ábra 6.1 - 3 Pipettacserélő SIPLACE MultiStar számára, 4 tárral
(1) Pipettatár a 20xx-pipetták részére
(2) Pipettatár a 28xx-pipetták részére
(1)
(2)
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 6 Állomásbővítések
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 6.1 Pipettacserélő
293
6.1.2.2 Pipetta tár 20 garázzsal 20xx-pipetták részére
6

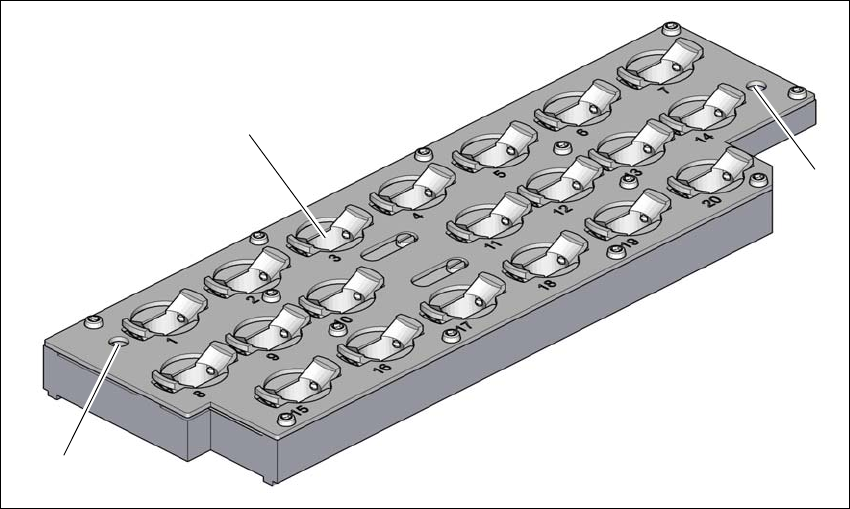

Ábra 6.1 - 4 Pipetta tár 20 garázzsal 20xx-pipetták részére - reteszelőlap nyitva
(1) 20 garázs 20xx-pipettákhoz
(2) Jelek (csak nyitott zárólemeznél láthatók)
(2)
(1)
(2)
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
6.1 Pipettacserélő A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
294
6.1.2.3 Pipetta tár 9 garázzsal 28xx-pipetták részére
6

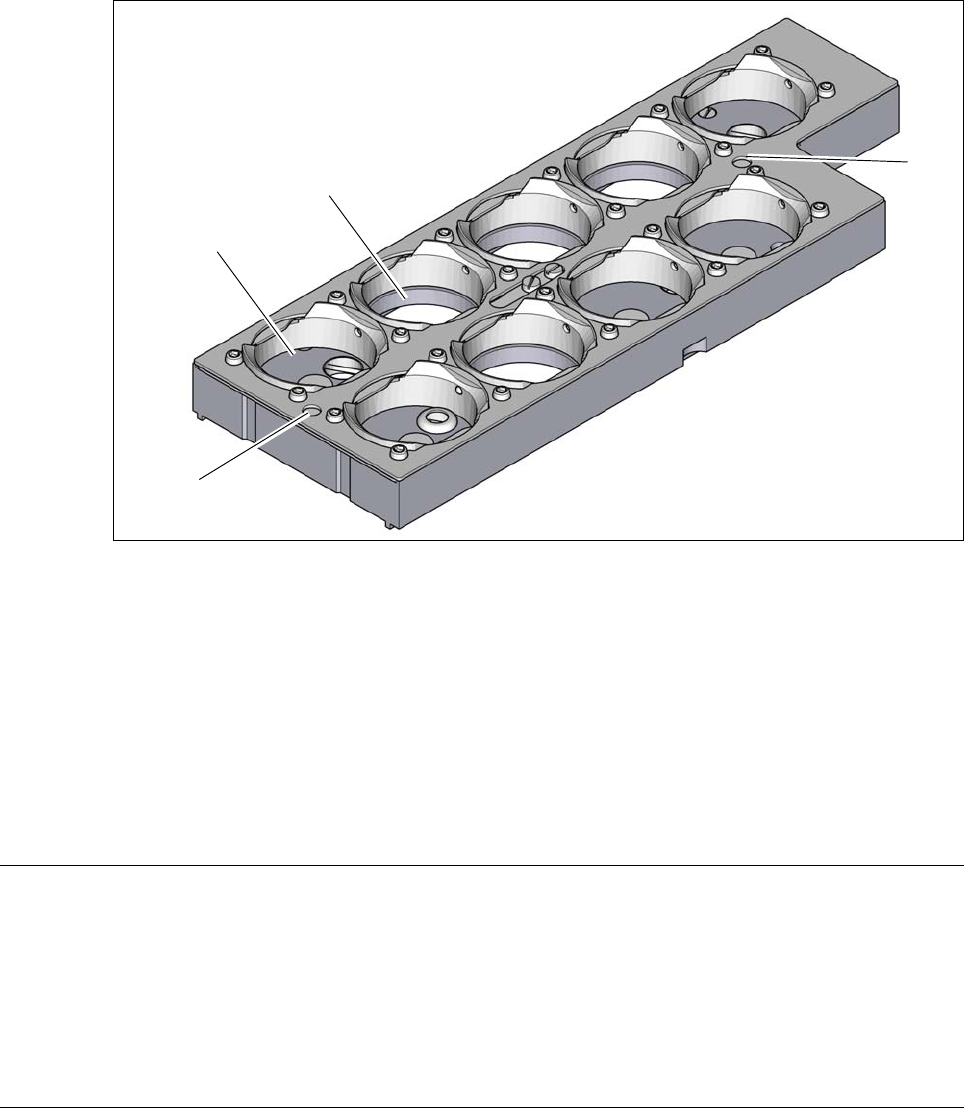

Ábra 6.1 - 5 Pipettatár a 28xx-pipetták részére
(1) 5 garázs maximum 12,5 mm pipettahosszúságú 28xx-pipettához
(garázsszámok: 1, 5, 6, 8 és 9)
(2) 4 garázs maximum 16,5 mm pipettahosszúságú 28xx-pipettához
(garázsszámok: 2, 3, 4 és 7)
(3) Jelek (csak nyitott zárólemeznél láthatók)
6.1.2.4 Műszaki adatok
6
(1)
(2)
(3)
(3)
Pipettacserélő a SIPLACE MultiStar számára
A tárak száma helyenként
*a
4
A pipettagarázsok max. száma helyenként 69
Standard konfiguráció helyenként 3 tár 60 darabbal 20xx pipetta-garázzsal
1 tár 9 darab 28xx pipetta-garázzsal
Pipetta típusok 20xx, 28xx
*)a A pipettacserélőhöz mindig fel kell szerelni az összes tárat.
