Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 4 Felállítás és üzembe helyezés
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 4.2 A felállítási hely infrastruktúrája
201
4.2.3.5 Hálózati csatlakozás - hálózati csatlakozó kábel DUGASSZAL (2. konfiguráció)
A beültető automatákhoz egy kb. 5 m hosszú hálózati csatlakozó kábel van mellékelve CEE-DU-
GASSZAL, piros 16 A (az IEC 60309 szerint).
4
4

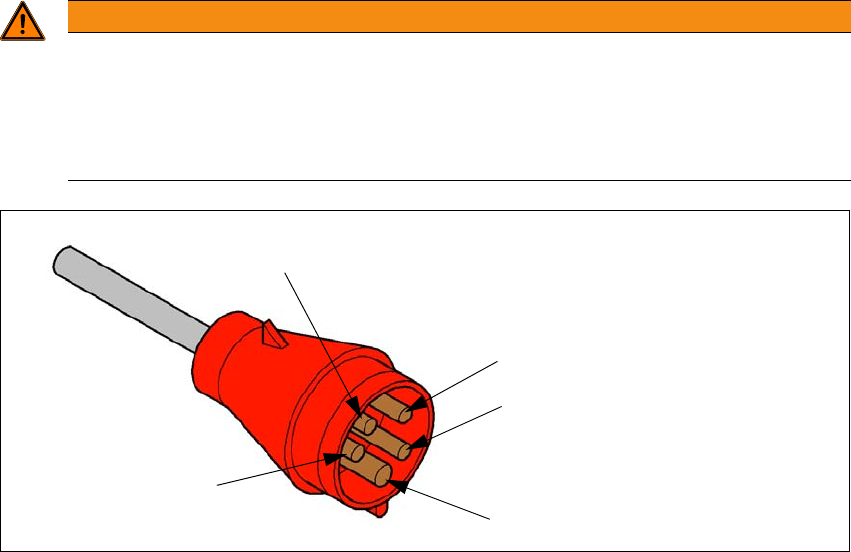

Ábra 4.2 - 5 A CEE-dugasz kiosztása
FIGYELEM!
A hálózati csatlakozó kábel bekötését csak villanyszerelő végezheti el.
A hálózati csatlakozó kábel csatlakoztatását csak egy villanyszerelő végezheti. A villany-
szerelő egy megfelelően szakképzett személy, megfelelő ismeretekkel és tapasztalattal,
aki felismeri és el tudja kerülni az elektromosságból eredő veszélyeket.
Annak az országnak az előírásai érvényesek, ahol a beültető automatát üzemeltetik.
PE
L1
L2
L3
N
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
4.2 A felállítási hely infrastruktúrája A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
202
4.2.3.6 Hálózati csatlakozás - hálózati csatlakozó kábel dugasz NÉLKÜL (3. konfiguráció)
A beültető automatákhoz egy kb. 5 m hosszú hálózati csatlakozó kábel van mellékelve, dugasz
NÉLKÜL.
4
4

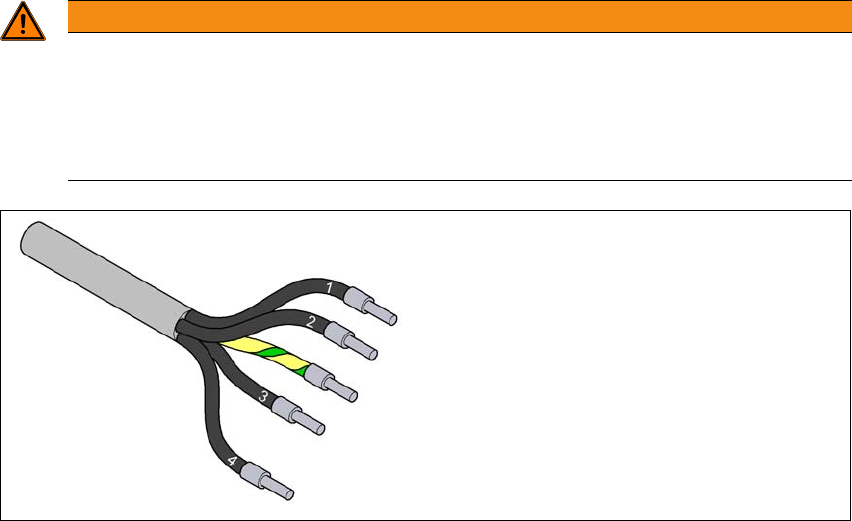

Ábra 4.2 - 6 Az erek jelölése a hálózati csatlakozókábelen
FIGYELEM!
A hálózati csatlakozó kábel bekötését csak villanyszerelő végezheti el.
A hálózati csatlakozó kábel csatlakoztatását csak egy villanyszerelő végezheti. A villany-
szerelő egy megfelelően szakképzett személy, megfelelő ismeretekkel és tapasztalattal,
aki felismeri és el tudja kerülni az elektromosságból eredő veszélyeket.
Annak az országnak az előírásai érvényesek, ahol a beültető automatát üzemeltetik.
1 = (L1): fázis
2 = (L2): fázis
3 = (L3): fázis
4 = (N): nulla-vezeték
zöld/sárga = (PE): Védővezeték
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 4 Felállítás és üzembe helyezés
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 4.2 A felállítási hely infrastruktúrája
203
4.2.3.7 A finom biztosítók áttekintése
4
Ábra 4.2 - 7 A finom biztosítók áttekintése
4
Biztosító Alkotóelemek Áram [A] Feszültség [V]
F1 MGCU 1 6,3 27
F2 MGCU 2 6,3 27
F3 MGCU 3 6,3 27
F4 Distributor/Power Fail 6,3 24
F5 Station PC 6,3 27
F6 Options PC 6,3 27
