Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 4 Felállít ás és üzembe helyezés A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 4.3 A beültető automata felállítása 213 Annak érdekében, hogy a magasságadap tert…
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
4.3 A beültető automata felállítása A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
212
4

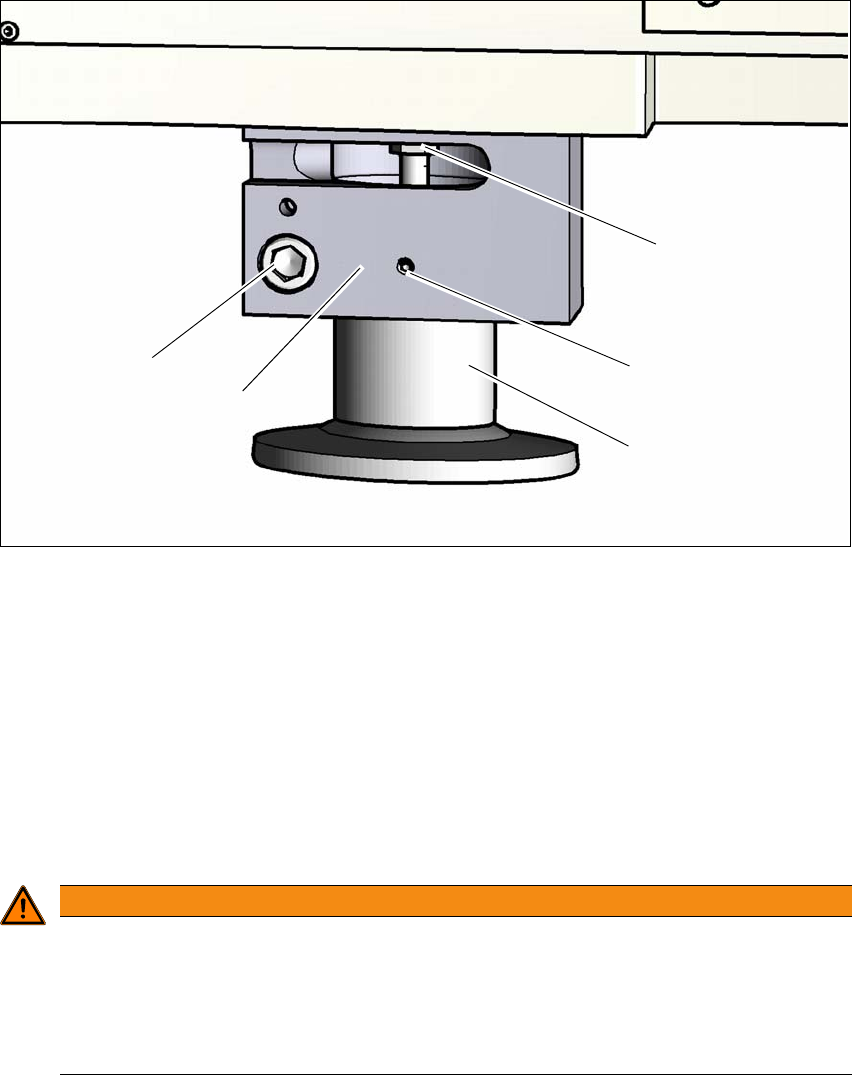

Ábra 4.3 - 4 Magasságadapter - magasság beállítása
4
(1) Beállítócsavar magasságbeállításhoz
(2) Biztosítócsavar
(3) Magasságadapter
(4) Befogó
(5) Szorítócsavar
Lazítsa meg a biztosítócsavarokat (2). A biztosítócsavar rögzíti a magasságadaptert, és
megakadályozza az azonnali leesést a befogó kioldása után.
4
Lazítsa meg a szorítócsavart, és húzza ki lefelé a magasságadaptert.
Ellenőrizze az új magasságadaptert, hogy a magasságbeállító csavar (1) könnyen mozgat-
ható-e. Szükség esetén csavarja ki a csavart, és kenje meg a csavarmenetet Topas NCA 52
kenőzsírral.
FIGYELEM!
Sérülésveszély!
A befogó meglazítása után a magasságállító a hernyócsavaros biztosítás ellenére kieshet
a horonyból és a kezek és lábak sérüléséhez vezethet.
Tartsa erősen a magasságadaptert, és biztosítsa, hogy ne tudjon leesni.
Ügyeljen a kezeire és a lábaira.
(3)
(1)
(2)
(4)
(5)
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 4 Felállítás és üzembe helyezés
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 4.3 A beültető automata felállítása
213
Annak érdekében, hogy a magasságadaptert könnyen be lehessen tolni a befogóba (4),
kenje meg a magasságadaptert a befogási területen Topas NCA 52 kenőzsírral.
Állítsa be a kívánt NYÁK-szállítási magassághoz a hozzáillő magasságadaptert.
Tolja be a magasságadaptert a befogóba úgy, hogy a horony belefusson a biztosítócsavarba
(2).
Húzza meg lazán a biztosítócsavart (2) .
Húzza meg lazán a szorítócsavart (5) úgy, hogy a magasságadapter lehetőleg hézagmente-
sen mozgatható maradjon Z irányban.
Szerelje fel a további 3 magasságadaptert ugyanezzel az eljárással.
Ekkor óvatosan engedje le a villástargoncával a beültető automatát, amíg a magasságadap-
terek egyenletesen nem érintik a padlót. A süllyesztési folyamat alatt minden esetben elle-
nőrizze egy második személy a beültető automata helyzetét. Adott esetben a
magasságadapterek befogását kissé meg kell lazítani.
Minden magasságadapteren állítsa be a magasságbeállító csavarokat a 20-as kulcsnyílású
nyitott dupla csillagkulccsal úgy, hogy elérje az adott szállítómagasságot.
Igazítsa be a beültető automatát X és Y irányban a gépbeállító vízmérték segítségével.
4
Húzza meg a szorítócsavarokat 130 Nm nyomatékkal.
UTALÁS
A beültető automata X és Y irányú beigazításának leírása a(z) 4.3.9 fejezetben, a(z) 218.
oldalon található.
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
4.3 A beültető automata felállítása A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
214
4.3.7 A nyomtatott áramköri lap szállító szalag felső széle és a gép lábak közötti
távolságok
4.3.7.1 A NYÁK egyszeres szállítószalag géplábainak távolságmérete
4
Ábra 4.3 - 5 A NYÁK egyszeres szállítószalag géplábainak távolságmérete milliméterben
Fix szállító-oldalpanel a jobb
oldali maximális pozícióban
a
.
Fix szállító-oldalpanel a
bal oldali maximális po-
zícióban
a
.
a) A méret a fix oldalpanel pozíciójától függ. Minden
méret mm-ben van megadva.
