3.7.6 SIPLACE TwinStar a rendkívül pontos IC-beültetéshez
3
Ábra 3.7 - 11 SIPLACE TwinStar a rendkívül pontos IC-beültetéshez
3
(1) Pick&Place-Modul 1 (P&P1) - a TwinStar 2 Pick&Place-modulból áll
(2) Pick&Place-modul 2 (P&P2)
(3) DP-tengely
(4) Z-tengely meghajtása
(5) Inkrementális útmérőrendszer a Z-tengely számára
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 3 Műszaki adatok és szerkezeti egységek
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 3.7 Beültetőfej
141
3.7.6.1 Műszaki adatok
SIPLACE TwinStar
33-as típusú AR-kamerával
(Fine-Pitch kamera)
25-ös típusú AR-kamerával
(Flip-Chip kamera)
AR-Spektrum
*a
0402 ... SO, PLCC, QFP, BGA, különleges
alkatrészek, Bare Die, Flip-Chip
0201 ... SO, PLCC, QFP, foglalat, csat-
lakozódugó, BGA, különleges alkatré-
szek, Bare Die, Flip-Chip, Shield
AR specifikációk
max. magasság
min. lábraszter
min. lábszélesség
min. gömb-raszter
min. gömb-átmérő
min. méretek
max. méretek
max. súly
*b
25 mm / 40 mm
*c
300 µm
150 µm
350 µm
200 µm
1,0mm x 0,5mm
55 mm x 45 mm (egyszeres mérés)
ettől eddig
200 mm x 125 mm (többszörös mérés)
*d
100 g-tól 160 g-ig
*e
25 mm / 40 mm*
c
250 µm
100 µm
140 µm
80 µm
0,6mm x 0,3mm
16 mm x 16 mm (egyszeres mérés)
ettől eddig
55 mm x 55 mm (többszörös mérés)*
d
100 g-tól 160 g-ig*
e
Felrakási erő 1,0 N - 15 N
1,0 N - 30 NOSC-csomaggal
2,0 N - 70 N*
c
2,0 N -100 N
*f
1,0 N - 15 N
1,0 N - 30 NOSC-csomaggal
2,0 N - 70 N*
c
2,0 N -100 N*
f
Pipetta típusok
*g
5xx (standard)
20xx/28xx + adapter
4xx + adapter
9xx + Adapter
megfogók
5xx (standard)
20xx/28xx + adapter
4xx + adapter
9xx + Adapter
megfogók
Pipettatávolság P&P fejek 70,8 mm 70,8 mm
X/Y-pontosság
*h
± 26 µm / 3σ ± 22 µm / 3σ
Szögpontosság ± 0,05° / 3σ ± 0,05° / 3σ
Világítási szintek 6 6
*)a Vegye figyelembe, hogy az alkatrészek beültethető spektrumát a csatlakozó felületek geometriája, az ügyfélspecifikus szab-
ványok, az alkatrészek tokozásának tűrése és az alkatrészek tűrése is befolyásolja.
*)b Alkatrész plusz pipetta vagy megfogó.
*)c A maximális magasság elérheti az 50 mm-t SIPLACE Very High Force Twin Star (VHF TH) és OSC csomaggal.
*)d Az alkatrész-mérettől és alkatrész-beviteltől függően a következő korlátozások érvényesek, amelyeket a SIPLACE Pro auto-
matikusan figyelembe vesz.
*)e 100 g standard értékig. 100 g érték fölött csökkentett gyorsulással lehetséges. 160 g-tól csak SIPLACE Very High Force Twin
Star (VHF TH)-val. Erre vonatkozóan lásd itt: SIPLACE Very High Force TwinStar (VHF TH). a(z) 324. oldalon.
*)f Csak SIPLACE Very High Force Twin Star (VHF TH) és OSC csomaggal.
*)g Több, mint 300 különböző pipetta- és 100 megfogótípus, ill. nagyméretű online pipettaadatbank áll rendelkezésre.
*)h A pontosság értékei megfelelnek a SIPLACE szállítási és szolgáltatási terjedelem feltételeinek.
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
3.8 Portálrendszer A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
142
3.8 Portálrendszer
3
3.8.1 A portálok elhelyezkedése
3

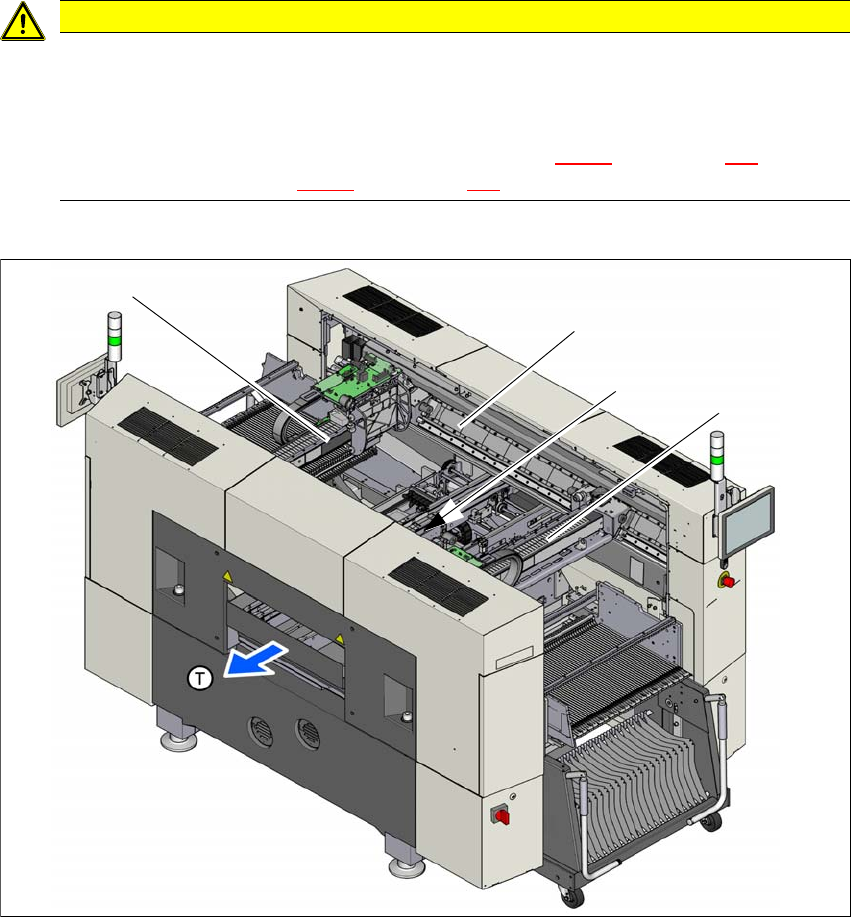

Ábra 3.8 - 1 A portálok helye az SX2 beültető automatán
(1) Portál1
(2) Y-tengely, 1. portál és 2. portál
(3) Y-tengely, 1. portál és 2. portál (takarásban)
(4) Portál 2
(T) Nyomtatott áramköri laptovábbítási irány
VIGYÁZAT
A portált csak a kezelőfogantyúval tolja el - Csak a SIPLACE SX1/SX2 V3 számára
A portál eltolására szolgáló kezelőfogantyú csak SIPLACE SX1/SX2 V3-nál van.A portál
sérülésének elkerülése érdekében
SIPLACE SX1/SX2 V3 esetében a portált csak az arra előirányzott kezelőfogantyú segít-
ségével szabad kézzel eltolni. Lásd 3. tételszámot a(z) 3.8 - 2
. ábrán, a(z) 143 oldalon,
vagy (4) tételszámot a(z) 3.8 - 3
. ábrán, a(z) 144. oldalon.
(1)
(2)
(4)
(3)
