Igazítsa be a beültető automatát a következő sorrend alapján:
(1) A beültető automata beigazítása Y-irányban a fix és lengőcsapágy felőli oldalon. A mérési tű-
rés 0,10 mm.
(2) A beültető automata beigazítása X-irányban a portál közepén. A mérési tűrés 0,10 mm.
(3) Ellenőrizze a 4 gépláb teherbírását. Mind a 4 géplábnak fel kell feküdnie a padlón, és egyen-
letesen kell őket terhelni.
(4) Húzza meg a géplábakat a szorítócsavarokkal 130 Nm nyomatékkal.
(5) Ütögesse meg a lábakat egy kalapáccsal, hogy ellenőrizze a géplábak teherbírását.
(6) Még egyszer, vízszintmérővel ellenőrizze a beültető automata pontos beigazítását.
4

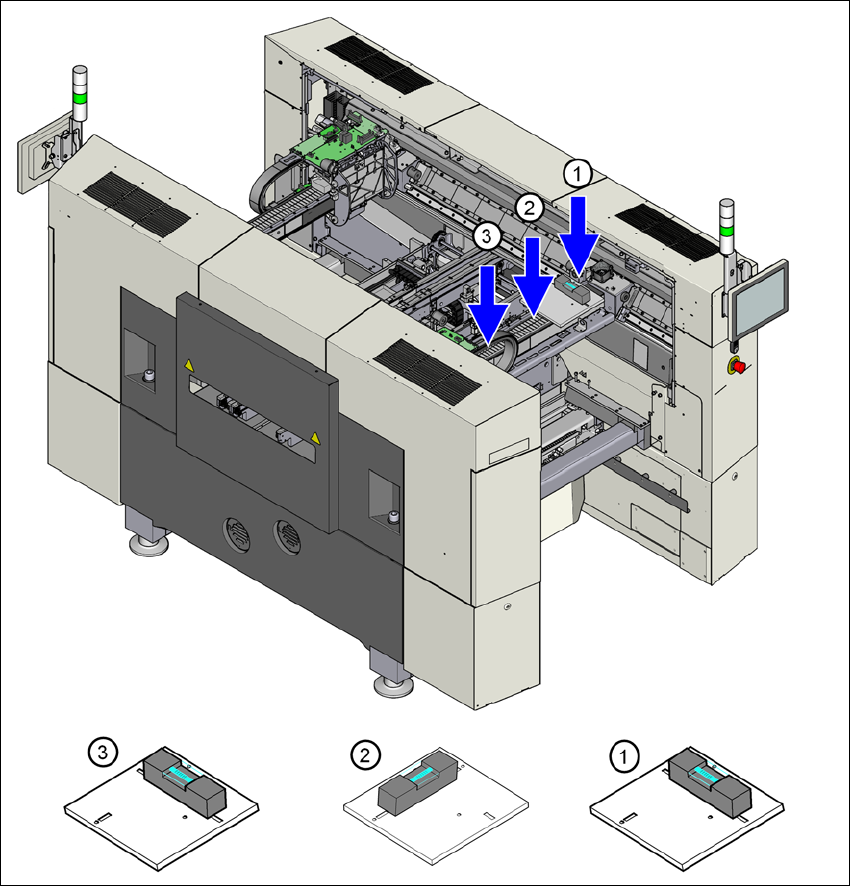

Ábra 4.3 - 9 Mérési pontok a beültető automatán
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
4.3 A beültető automata felállítása A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
220
4.3.9.1 Igazítsa be a beültető automatát a légpárnás szállítórendszerrel
Helyezze a gépkereten lévő felfekvési pontok alá a légpárnás szállítórendszer négy légpár-
náját.
Emelje meg a beültető automatát és igazítsa be a sorhoz képest.
Ellenőrizze a szomszédos beültető automata nyomtatott áramköri lap-szállító rendszerétől
mért távolságot. Ennek 1 mm és 3 mm közöttinek kell lennie.
Süllyessze le a beültető automatát.
4
Ábra 4.3 - 10 A légpárnás szállítórendszer felfekvési helyei
(1) A légpárnás szállítórendszer 4 felfekvő felülete
(1)
(1)
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 4 Felállítás és üzembe helyezés
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 4.3 A beültető automata felállítása
221
4.3.10 Szállítási biztosítók eltávolítása
A szállítási biztosítások a lineáris vezetékekre vannak felcsavarozva. Minden portál két szállítási
biztosítással van rögzítve az X-tengelyen és az Y-tengelyen.
Távolítsa el az összes szállítási biztosítót a portáltengelyről.
Ha a SIPLACE beültető automatát szállítják, akkor a szállításhoz fel kell szerelni a szállítási
biztosításokat.
4.3.11 A korrózióvédőszer eltávolítása a vezetősínekről
A beültető automatákat a kiszállítás előtt korrózióvédőszerrel kezeltük.
4
4
VIGYÁZAT
A csapágyak és a vezetősínek élettartamának csökkenése!
Ha a korrózióvédőszer keveredik a tengelyek csapágyzsírjával, akkor a csapágyak és a
vezetősínek élettartama jelentős mértékben lerövidülhet.
Távolítsa tehát el a korrózióvédő szert az összes tengelyről és csapágyról, amikor az
első üzembe helyezés alkalmával a gép tengelyeit elmozgatja.
Végezze el az összes tengely és csapágy utánzsírozását a karbantartási útmutató-
ban leírt gépzsírral.
VIGYÁZAT
A csapágyzsír tönkremenetelének veszélye!
Az alkohol károsítja a vezetőkocsikban levő csapágyzsírt.
A vezetősínek és a mérőlécek tisztításánál akadályozza meg, hogy alkohol kerüljön
a vezetőkocsikba.
