3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
3.5 Méretek és tömeg A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
116
3.5.5 Az SX1/SX2 beültető automaták súlypontja
3

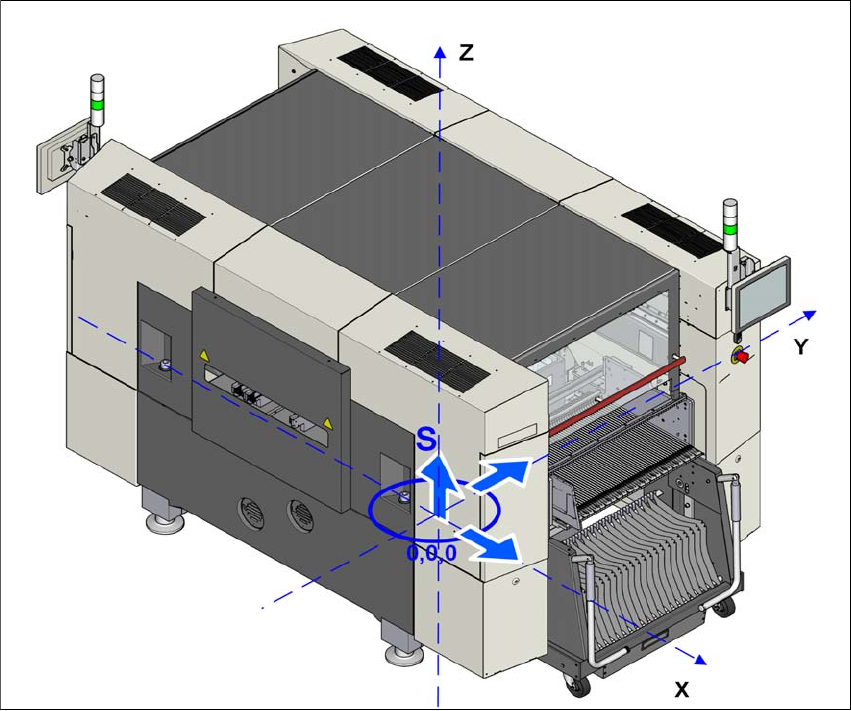

Ábra 3.5 - 4 Az SX1/SX2 beültető automaták súlypontja milliméterben
X-koordináta 0 mm
Y-koordináta 0 mm
Z-koordináta 738,5 mm
Ezek a súlypont-koordináták 900 mm NYÁK-szállítási magasságnál érvényesek a beültető auto-
matára.
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 3 Műszaki adatok és szerkezeti egységek
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 3.6 Szerkezeti áttekintés
117
3.6 Szerkezeti áttekintés
3.6.1 SIPLACE SX2 V3 szerkezeti áttekintés
3
3
Ábra 3.6 - 1 SIPLACE SX2 V3 beültető automata - szerkezeti áttekintés
(1) Alapmodul
(2) Robotmodul
(3) 2. portál, beültetőfejjel
(4) Nyomtatott áramköri lapokat továbbító egység (egyszeres és dupla szállítószalag)
(5) 1. portál, beültetőfejjel
(6) Multi touch érintőképernyő
(7) AR-kocsi a 1. helyen
(8) 2. hely behúzókészülékkel, hevedervágó készülékkel, hulladékheveder vezetőcsatornával
(T) Nyomtatott áramköri laptovábbítási irány
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(6)
(8)
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
3.6 Szerkezeti áttekintés A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
118
3.6.2 SIPLACE SX1 V3 szerkezeti áttekintés
3
3
Ábra 3.6 - 2 SIPLACE SX2 V3 beültető automata - szerkezeti áttekintés
(1) Alapmodul
(2) Robotmodul
(3) 1. portál, beültetőfejjel
(4) Nyomtatott áramköri lapokat továbbító egység (egyszeres és dupla szállítószalag)
(5) Multi touch érintőképernyő
(6) 2. hely AR-kocsival
(7) 1. hely behúzókészülékkel, hevedervágó készülékkel, hulladékheveder vezetőcsatornával
(T) Nyomtatott áramköri laptovábbítási irány
(1)
(2)
(3)
(4)
(5)
(6)
(5)
(7)
