5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
5.13 Nyomvonalhiba elkerülése A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
280
5.13.3 AR-koordinátarendszer és átvételi szög
5
Ábra 5.13 - 1 Az alkatrész helye és átvételi szöge
Speciális
alkatrész
Rúd tár:
Chip-
alkatrészek
sarkítva
0402
2220
Az anódot a pozitív X-
tengelyhez kell igazí-
tani.
Toktípus
0°-leírási hely
A bevezetés helye
Átvételi szög/
pipetta-szög
Heveder:
SOT 23
Rúd tár:
Heveder:
Heveder:
SO-IC
DIL-IC
SOT 194
Heveder:
Lyukak
Y
X
Y
X
Y
X
Y
X
Y
X
90°
90°
0°
90°
-90°
0°
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 5 Feladatok a beültető automatán
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 5.14 Alkatrészek utántöltése
281
5.14 Alkatrészek utántöltése
A vonalkóddal rendelkező és a vonalkód nélküli alkatrészek utántöltésére vonatkozó információ-
kat az online súgóban talál.
Ügyeljen a hevederszállítóknál arra, hogy mindig időben toldja rá az új hevedert, hogy a szál-
lítók ne legyenek üresek.
De mindenesetre ne toldja össze a hevedereket túl korán, mert ha az összetoldás után a régi
heveder vége az új tekercsre tekeredik, előfordulhat, hogy az új heveder tekercse túl tele
lesz, a heveder a tekercsről lecsúszik és beakad. Ez bizonyos körülmények között átvételi
hibákhoz és nagyobb állási időkhöz vezetne.
5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
5.15 Alkatrészkocsi fel-, ill. lecsatolása A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
282
5.15 Alkatrészkocsi fel-, ill. lecsatolása
5.15.1 Biztonsági utasítások az alkatrészkocsi fel- és lecsatolásához
5
5

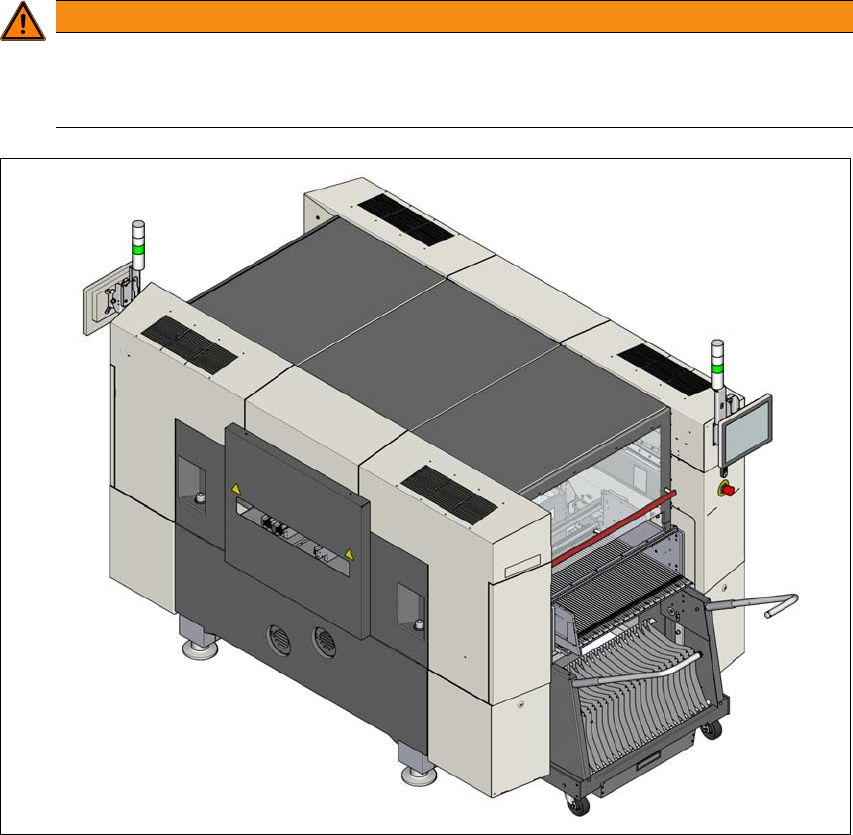

Ábra 5.15 - 1 Biztonsági utasítások az alkatrészkocsi fel- és lecsatlakoztatásához
Az alkatrészkocsi felcsatolása csak lezárt védőburkolatnál lehetséges.
FIGYELEM!
Becsípődésveszély!
Az alkatrészkocsi fel- és lecsatolásakor becsípődésveszély áll fenn.
Az alkatrészkocsi fel- vagy lecsatlakoztatását mindig csak egyedül végezze.
