Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 5 Feladato k a beültető automatán A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 5.7 Jelzőlámpák kürttel 257 5.7.2.3 A két színű késleltetett jelzőlám p a és a kür…
5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
5.7 Jelzőlámpák kürttel A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
256
5.7.2.2 A három színű késleltetett jelzőlámpa és a kürt konfigurálása

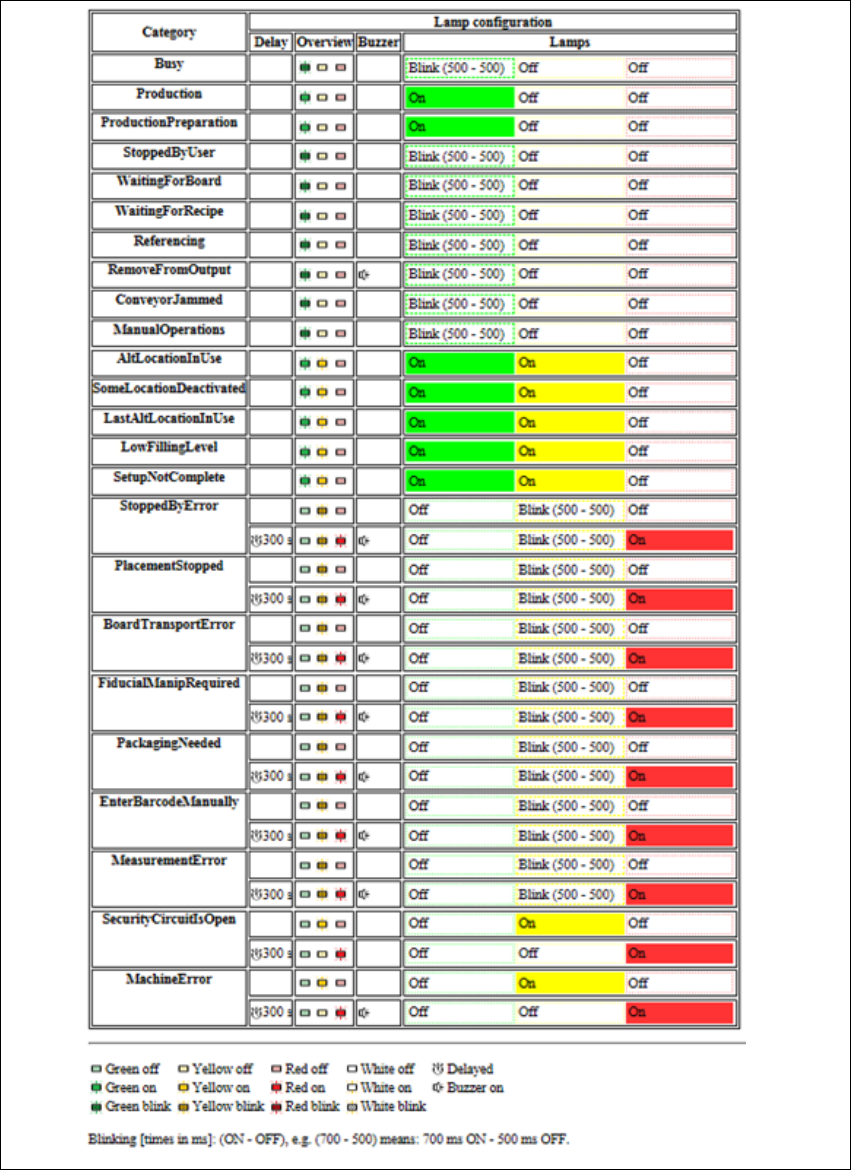

Ábra 5.7 - 3 A három színű jelzőlámpa és a kürt konfigurálása
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 5 Feladatok a beültető automatán
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 5.7 Jelzőlámpák kürttel
257
5.7.2.3 A két színű késleltetett jelzőlámpa és a kürt konfigurálása

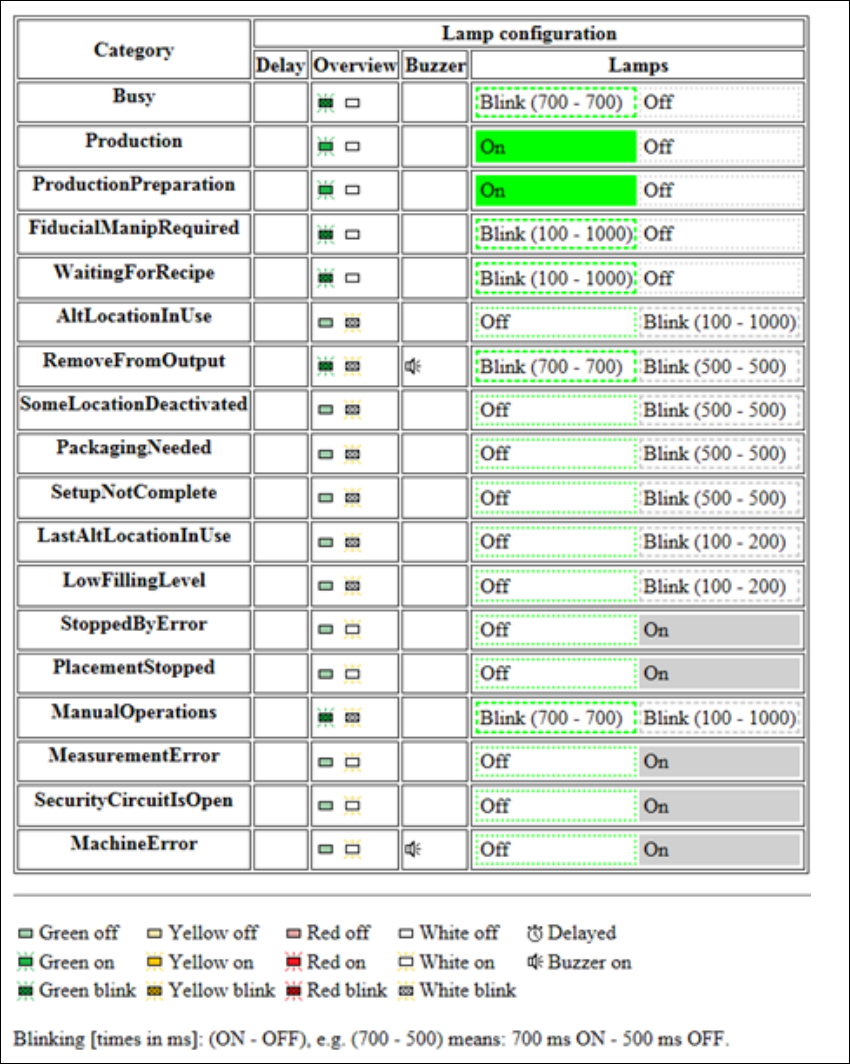

Ábra 5.7 - 4 A két színű késleltetett jelzőlámpa és a kürt konfigurálása
5 Feladatok a beültető automatán Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
5.7 Jelzőlámpák kürttel A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
258
5.7.2.4 Jelzőlámpa kürttel - ötszínű (SIPLACE SX1/SX2 V3 esetében opcionális)
Az L1 és L5 jelzőlámpák színsorrendje szabadon konfigurálható. A beültető automata üzemálla-
potát és a hibás funkciókat jelzik. Lásd:
5.7. fejezet a(z) 254 oldalon.
Ábra 5.7 - 5 Üzemállapot jelzőlámpák
5
(L2)
(L1)
(L3)
(L4)
(L5)
