Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 4 Felállít ás és üzembe helyezés A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 4.3 A beültető automata felállítása 207 4 4 4 4.3.3 A felszerelt alkat részek felsz…
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
4.3 A beültető automata felállítása A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
206
4.3.2 A beültető automata emelése és szállítása a villástargoncával
4

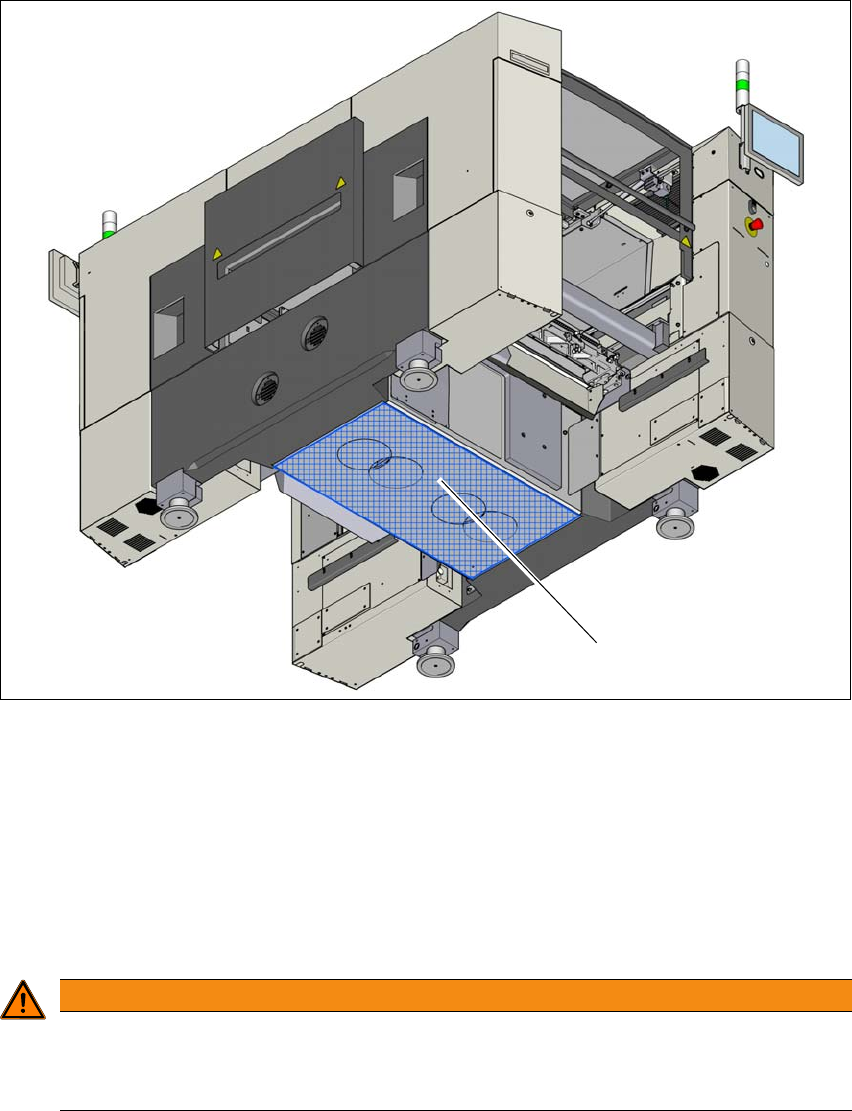

Ábra 4.3 - 1 Felfekvő felület - a villa merőleges a nyomtatott áramköri lap szállítási irányára
(1) A villástargonca villájának felfekvő felülete
Pozicionálja a villástargoncát merőlegesen a nyomtatott áramköri lap-szállítási irányra és
nyissa ki a villát annyira, hogy a beültető automata felfekvő felületei egyenletesen felfeküdje-
nek a villára.
A beültető automata megemelése előtt feltétlenül vegye figyelembe a következő figyelmez-
tetéseket, hogy elkerülje a beültető automata visszafordíthatatlan károsodását:
4
FIGYELEM!
A villa pontos beállítása!
– A villát a NYÁK-továbbító egységgel párhuzamosan kell beállítani.
– A villát a beültető automata közepe felé kell beállítani.
(1)
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 4 Felállítás és üzembe helyezés
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 4.3 A beültető automata felállítása
207
4
4
4
4.3.3 A felszerelt alkatrészek felszerelése
A beültető automata kiszállításakor a monitor, a billentyűzet és a jelzőlámpa le van szerelve. A
felszereléskor a következőképpen járjon el:
– A jelzőlámpák felszerelését lásd a(z) 4.3.3.2
pontban, a(z) 208. ol-
dalon
– A monitorok felszerelését lásd a(z) 4.3.3.3
pontban, a(z) 208. ol-
dalon
SIPLACE SX1/SX2 V2 esetén pluszban vagy opcióként a SIPLACE SX1/SX2 V3 esetén: 4
– Akassza be a billentyűzettartót, és csatlakoztassa a billentyűzetet
FIGYELEM!
Sérülésveszély a túl nagy villatávolság miatt!
A villa távolságának olymértékű megnövelése, hogy a beültető automata a gépkeret ol-
dalsó részeinél megemelkedjen, a gépkeret alakváltozásához, valamint a kábelek és ve-
zetékek sérüléséhez vezethet.
A villát csak annyira nyissa ki, hogy az mindig a gép alsó oldalának felfekvési felüle-
tének (lásd 4.1 - 3
ábrán, 191. oldalon) tartományában található.
FIGYELEM!
Sérülésveszély egyoldali terhelés miatt!
A gép lábainak egyoldalú terhelése, pl. az automata borulása miatt, a géplábak rögzíté-
sének deformálódásához vezethet.
Ügyeljen rá, hogy a villa terhelése a beültető automata emelésekor egyenletes le-
gyen.
Használjon szilárd alátétet a villa és a beültető automata között.
A beültető automata emelését egy második személlyel figyeltesse és biztosítsa, hogy
a beültető automata ne boruljon oldalra.
FIGYELEM!
Sérülésveszély!
Az automata keretében a géplábak számára kialakított menet a talajon történő csúsztatás
vagy az ütődések hatására tönkremehet.
Szállításkor feltétlenül ügyeljen rá, hogy a gép minden lába szabadon lebegjen a
padló felett.
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
4.3 A beültető automata felállítása A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
208
4.3.3.1 A védőburkolat-kapcsoló ellenőrzése és beállítása
Ellenőrizze a védőburkolat-kapcsoló működését.
Szükség esetén állítsa be a védőburkolat-kapcsolót (lásd Szervizutasítás).
4.3.3.2 A jelzőlámpák felszerelése
Dugja be a jelzőlámpát a tartóba annyira, hogy a jelzőlámpa csöve elegendő mértékben ki-
álljon a tartóból.
Dugja be a jelzőlámpák kábelét a dugóba. A kábel a dugóval együtt a csőben található.
Húzza meg a tartón lévő két csavart úgy, hogy azok a jelzőlámpát beszorítsák.
4.3.3.3 A monitorok szerelése
Rögzítse a monitort a 4 rögzítőcsavarral a monitortartóra és csatlakoztassa a kábeleket.
Ellenőrizze a kábelcsatlakozásokat.
4.3.4 A beültető automata nyomtatott áramköri lap-szállítási magassága
A beültető automata a következő nyomtatott áramköri lap-szállítási magasságokra állítható be:
900 mm ± 15 mm
4
930 mm ± 15 mm (standard magasság) 4
950 mm ± 15 mm (SMEMA-magasság) 4
4
UTALÁS
Nyomtatott áramköri lap-szállítási magasságnak nevezik a nyomtatott áramköri lap szál-
lító szalag felső széle és a gép lábának alsó széle közötti távolságot.
