3.11.6 SIPLACE SX1/SX2 alkatrészasztal
A szállítókat az elülső csúszó vezetőikkel fel kell helyezni a bevezetést segítő szerkezetre. Beto-
láskor a szállító a vezetőivel a vezetőprofilon az ütközőlécig csúszik. Az ütközőlécen egy közpon-
tosító furat fogadja be az X-szállító "elülső" központosító stiftjét. Ezzel együtt az alkatrészasztal
reteszelő kilincse bekattan a szállító reteszelőgörgőjébe. A szállító felső oldalán levő "hátsó" köz-
pontosító stiftet a központosító lécfogadja be.
3

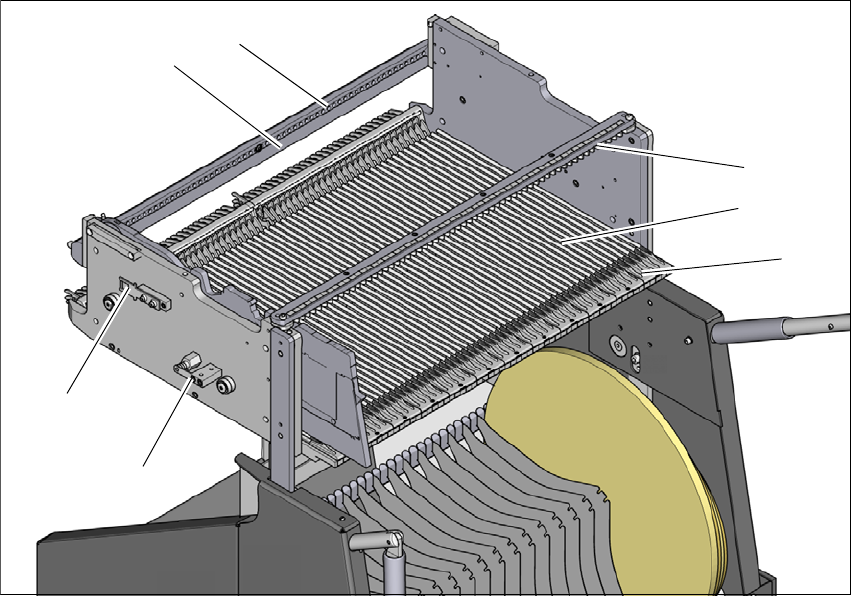

Ábra 3.11 - 5 Alkatrészasztal, hátulnézet
(1) Bevezetési segítség
(2) Vezetőprofil (
Ω-profil)
(3) Központosító léc az X-szállítómodulok "hátsó" központosító stiftjének fogadására
(4) Ütközőléc
(5) Központosító furatok
(6) Kapcsolónyelv a VÉSZ-ÁLLJ-kör biztonsági kapcsolójához
(7) Reteszelés
(1)
(2)
(3)
(4)
(5)
(6)
(7)
Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás 3 Műszaki adatok és szerkezeti egységek
A SR.713.1 jelű szoftververziótól Kiadás: 12/2020 3.11 Alkatrészkocsi
179
3
Ábra 3.11 - 6 Alkatrészasztal, elölnézet
(1) Reteszelőkilincsek
(2) Központosító stift az alkatrészasztalon
(3) Központosító furat az alkatrészasztalon
(1)
(2)
(3)
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX1/SX2 V2 és V3 kiadás
3.11 Alkatrészkocsi A SR.713.1 jelű szoftververziótól Kiadás: 12/2020
180
3.11.7 Tartó kiegészítő hevedertekercshez az alkatrészasztalhoz
3
Ábra 3.11 - 7 Tartó a kiegészítő hevedertekercshez
(1) Tartó kiegészítő hevedertekercshez, cikksz. 03075622-xx
(2) Befogókészülék a tartóhoz
Az X-Sorozat szállítói akkor tudják problémamentesen feldolgozni a hevedereket, ha szállító és a
hevedertekercs közötti oldalsó eltérés 60 mm-nél nem nagyobb. Ha egy előre megadott felszere-
lés miatt a maximálisan megengedett eltérést nem lehet betartani, akkor ajánlott a tartót egy járu-
lékos hevedertekercshez (
1. tételszám) alkalmazni. Dugja a tartót egyszerűen a
befogószerkezetbe (
2. poz.) és csúsztassa el addig, amíg a maximálisan megengedett eltérés 60
mm alá csökken. Az alkatrészkocsi összesen 5 befogószerkezettel rendelkezik. Minden heveder-
tekercs-tartó 2 hevedertekercset képes befogadni, azaz legfeljebb tíz 19" (483 mm) méretű heve-
dertekercs helyezhető el a hevederkonténer felett.
Max. 60 mm
(1)
(2)
